塑料十字球头连接传动构件

这类十字球头连接构件，常应用在需要多自由度铰接传动的轻载工况中，比如小型自动化设备的连杆联动机构、民用器械的角度调节组件、教具类演示装置的传动链路里，核心作用是在多根杆件之间传递位移与拉力，同时允许每根连接的杆件绕球心做一定角度的摆动，补偿安装过程中产生的位置偏差，避免刚性连接在受力错位时出现的应力集中断裂问题。

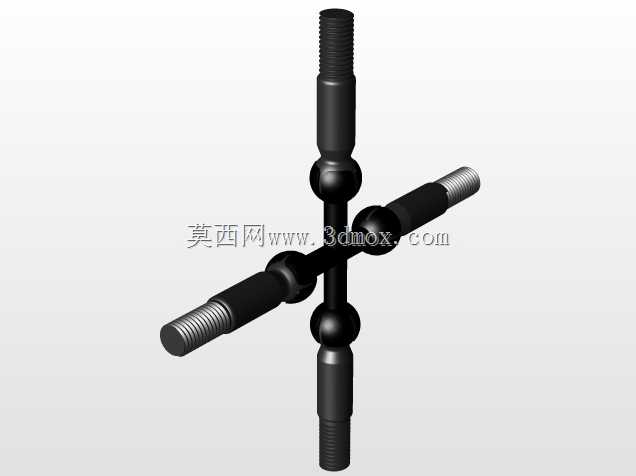

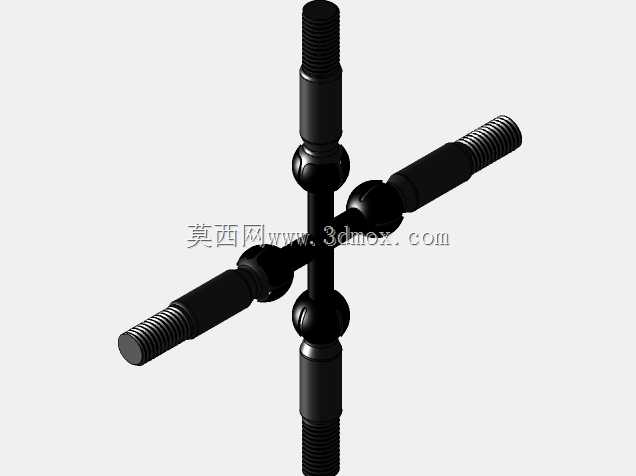

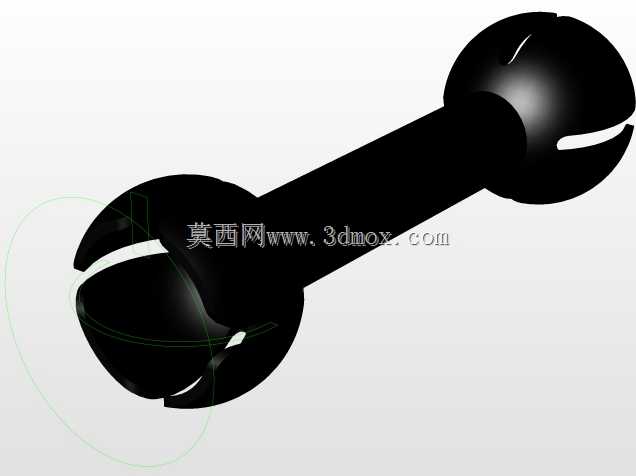

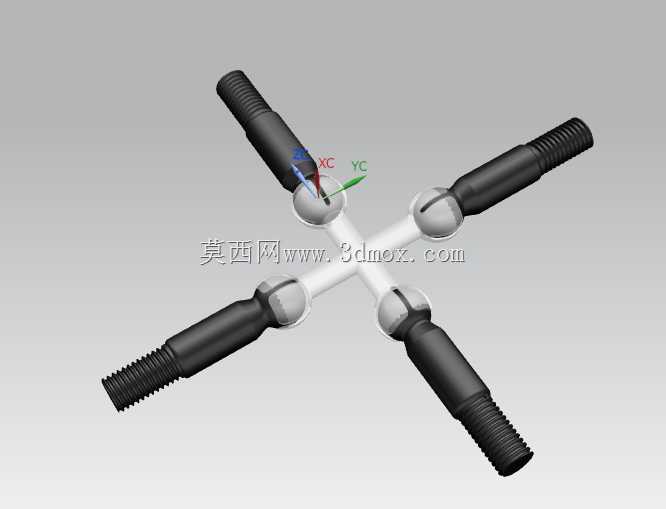

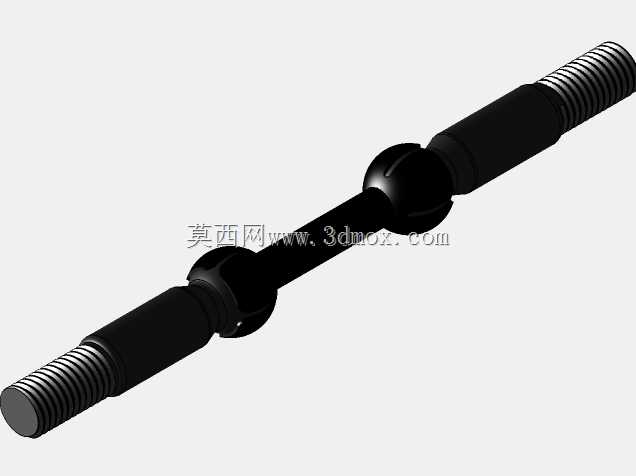

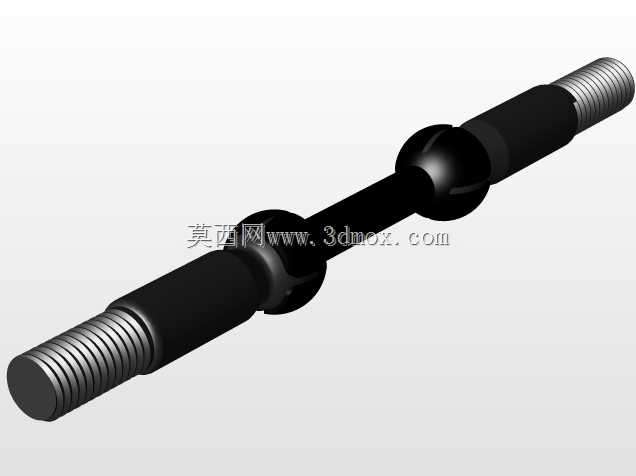

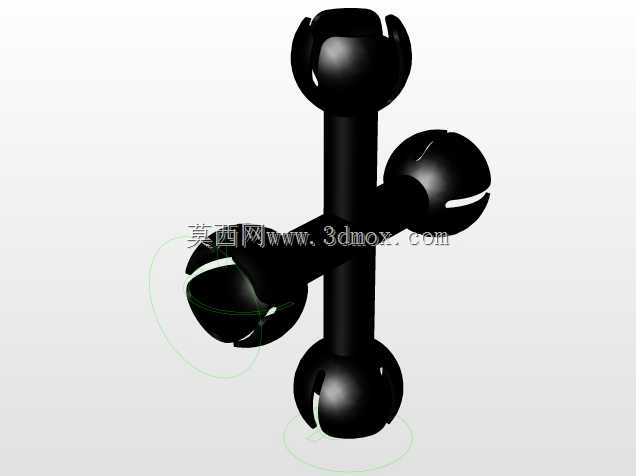

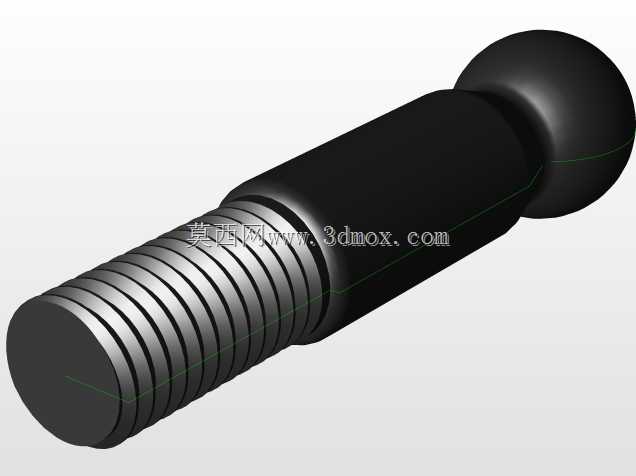

从结构设计来看，四个球头均匀分布在十字形基体的四个端部，每个球头与对应杆端的球窝形成球面铰接副，单根杆件的摆动角度可根据球头露出球窝的比例调整，常规设计下单侧摆角能达到15-25度，满足多数小空间多向传动的需求。端部的外螺纹段是标准连接接口，可直接与带内螺纹的调节杆、拉杆配合装配，不需要额外设计转接结构，螺纹段长度预留了足够的调节余量，装配时可通过旋入深度调整整体连杆的初始长度，适配不同安装间距的设备框架。

材质选用塑料的设计思路，主要是针对轻载、无强腐蚀、低冲击的使用场景，塑料件本身自重较轻，运转时的惯性小，不会给传动链路带来额外的负载，同时塑料的自润滑特性可以让球面铰接副在长期摆动过程中不需要额外加注润滑脂，降低后期维护成本，也避免了润滑油脂渗漏污染周边设备的问题。十字基体与球头采用一体化成型结构，没有额外的拼接焊缝或者装配接缝，整体结构强度更均匀，不会在连接位置出现应力断裂的隐患。

从安装边界来看，构件整体呈十字对称布局，安装时需要预留足够的摆动空间，避免杆件摆动时与周边的设备框架、其他传动部件发生运动干涉，四个螺纹端的同轴度在建模时做了严格约束，保证每根杆件安装后受力均匀，不会出现单侧偏载导致的球头卡顿、磨损过快问题。球头与球窝的配合间隙控制在合理范围，既不会因为间隙过大导致传动过程中出现空程误差，也不会因为间隙过小导致摆动阻力过大，影响传动的顺畅性。这类构件不适合大载荷、强冲击的重载传动场景，在选型时需要根据实际传动的拉力、摆动频率匹配对应的塑料材质，比如需要更高耐磨性的场景可选用POM材质，需要一定耐候性的场景可选用ABS改性材质。
