嵌入式安装PCB防护塑料暗箱壳体

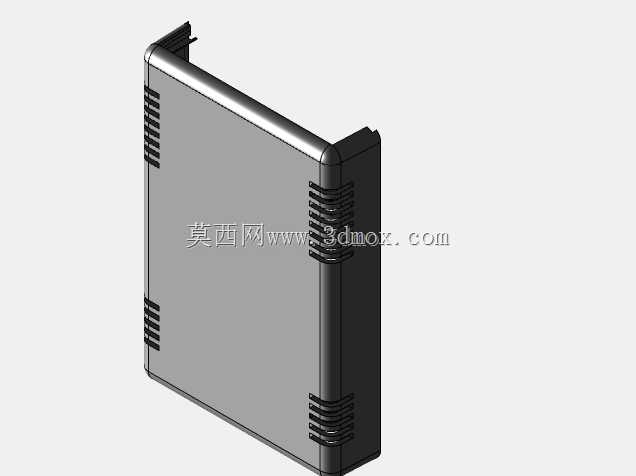

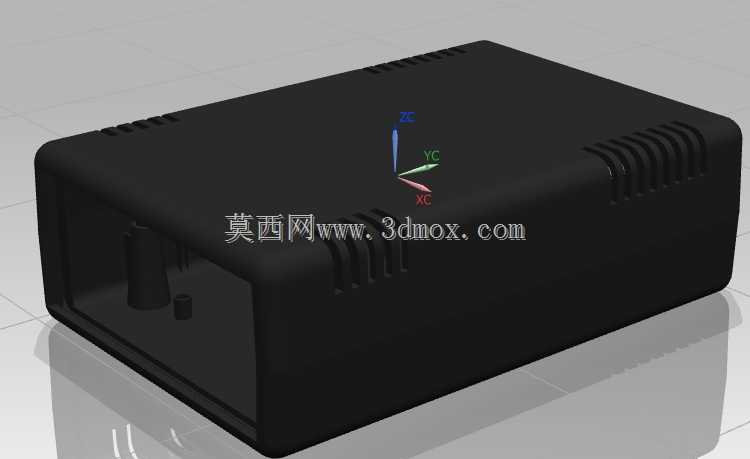

这款塑料暗箱壳体主要面向低压弱电控制场景设计，常见于民用智能家居布线、小型工业控制终端、桌面式信号转换模块等场景中，作为内置印刷电路板的承载与防护结构使用，能够将裸露的PCB板完全包覆在内，避免外界灰尘、水汽、意外触碰对板上电子元件造成损伤，同时规整内部走线，提升终端设备的整体整洁度与使用安全性。壳体整体采用长方体封闭式结构设计，侧壁预留多组通风格栅，在不破坏整体防护完整性的前提下，为内置电路板的工作散热提供空气流通通道，避免元件长时间工作积热导致性能衰减或寿命缩短。壳体一侧预留开口区域，可对应安装电源接口、信号接线端子或功能拨码开关，无需额外开孔即可满足常规外接线路的连接需求，开口内侧设置定位柱结构，能够直接与PCB板上的安装孔位匹配，无需额外固定支架即可完成电路板的定位安装，大幅降低组装工序的复杂度。设计过程中充分考虑暗装场景的安装边界，壳体外部棱角做圆弧过渡处理，避免嵌入墙体或设备柜体时刮伤安装面或布线绝缘层，外壁厚度均匀，符合注塑成型的工艺要求，生产过程中不易出现缩痕、缺料等成型缺陷，能够适配ABS、阻燃PP等多种常用工程塑料的注塑加工。壳体的内部空腔尺寸经过精准核算，能够容纳常规尺寸的单双层印刷电路板，预留出元件焊接高度与走线空间，不会出现元件顶壳、线路挤压的问题，外侧的格栅位置对应板上发热元件的常规布设区域，能够引导气流直接带走核心发热区域的热量，提升散热效率。整体结构无多余外露卡扣或凸起，暗装嵌入后能够与安装面保持齐平，兼顾实用性与外观整洁度，适合批量生产应用在各类小型弱电控制终端产品中。
