夹紧机构用肘杆式拨动杆结构设计

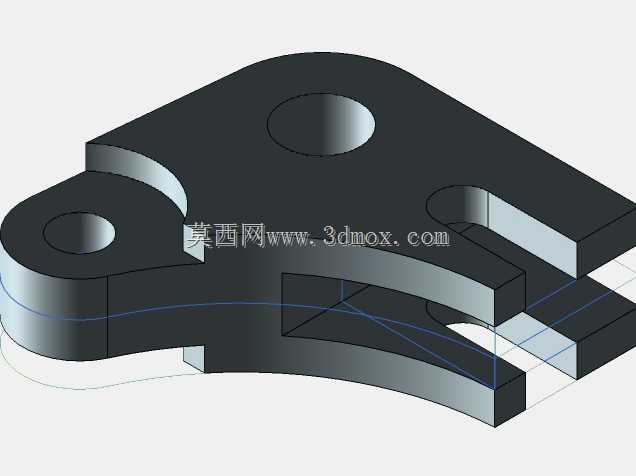

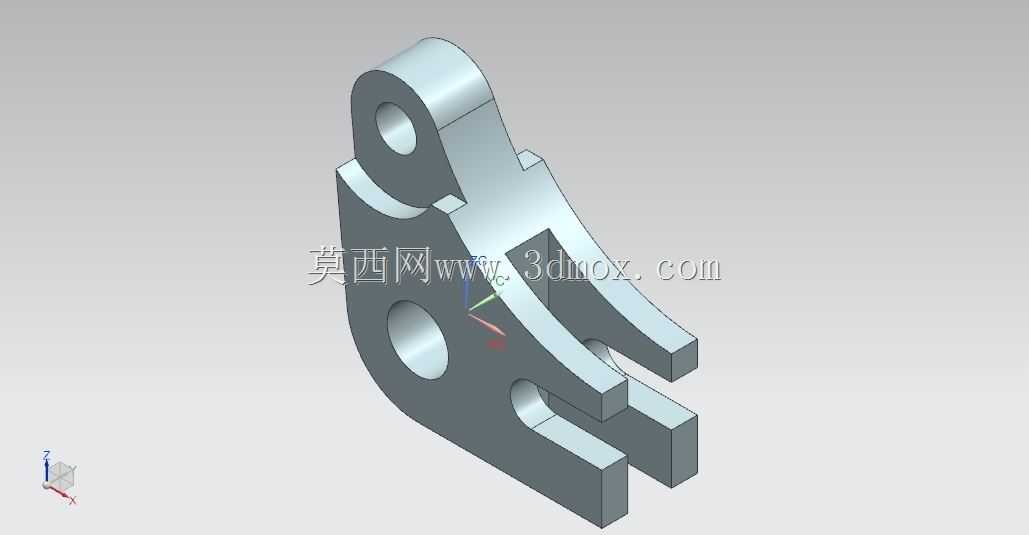

该拨动杆属于夹紧执行机构中的核心肘杆传力构件，主要应用于各类工装夹具、自动化装配线夹紧工位、小型机床工件锁紧单元以及轻工生产设备的定位夹紧场景中，承担着将输入的摆动力矩转化为夹紧端压紧作用力的核心传力功能，是肘杆式夹紧机构里实现力放大与行程转换的关键零件。在实际设备运行过程中，该构件通过上端铰接孔与驱动摆臂相连，中部通孔作为固定回转支点，下端叉形开口端与夹紧压头组件铰接，当驱动端施加较小的摆动力时，借助肘杆机构的死点锁紧特性，可在夹紧端输出数倍于输入力的压紧载荷，同时在驱动外力撤除后仍能保持稳定的夹紧状态，避免工件在加工、装配或输送过程中出现移位、松脱的问题，适配需要频繁开合、快速锁紧的工位作业需求。从设计思路来看，该构件整体采用变截面弯臂式结构，在满足传力强度要求的前提下尽可能削减非受力区域的材料厚度，实现零件轻量化与结构刚度的平衡；上端铰接孔设置加厚凸台，提升铰接部位的抗磨损性能与接触强度，避免反复摆动过程中孔位出现变形失圆；中部回转支点孔周边做圆弧过渡处理，分散回转过程中产生的应力集中，降低长期交变载荷下出现疲劳断裂的风险；下端采用平行叉形开口结构，既能够为铰接的压头组件提供稳定的双侧支撑，避免单侧受力产生的偏载力矩，也预留了足够的摆动避让空间，保证压头开合行程范围内无结构干涉。从安装边界来看，该零件的回转中心到上端铰接孔的中心距、回转中心到下端叉形铰接位的中心距经过严格的力臂配比计算，既保证了足够的力放大系数满足夹紧力要求，也控制了驱动端所需的摆动行程，适配常规气缸、手动凸轮等常见驱动元件的输出行程范围；零件整体外轮廓在摆动过程中的最大回转半径经过校核，安装时需保证周边预留足够的运动间隙，避免与夹具基座、相邻传动构件出现运动碰撞；各铰接孔的孔径公差、孔位平行度均按照中等精度传动件要求设计，既保证铰接转动的灵活性，也避免间隙过大导致的夹紧行程损失与传动滞后问题，能够在常规工业生产环境下长期稳定运行，适配多类需要可靠夹紧功能的机械设备场景。
