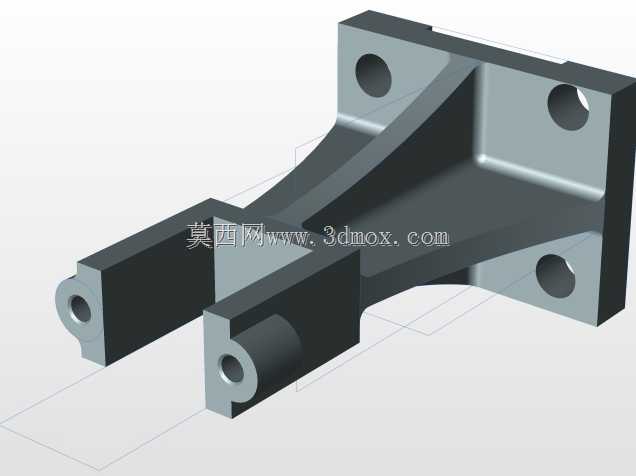

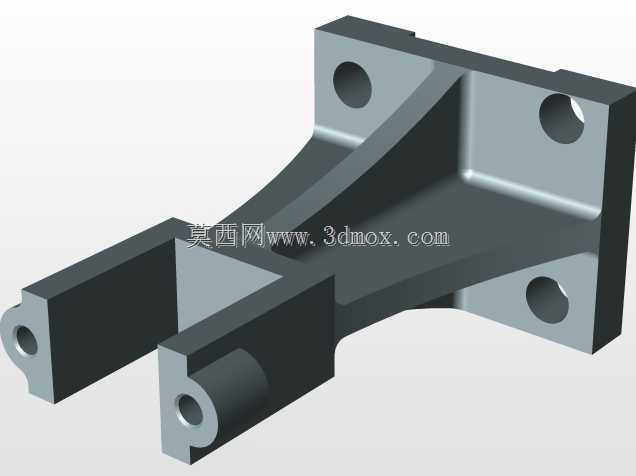

该固定支座属于机械传动与支撑系统中的核心连接承载构件,主要应用于需要实现刚性铰接连接、同时承担多向载荷的工业设备场景,常见于自动化生产线的连杆传动机构、工装夹具的定位支撑单元、输送设备的导向组件安装位,以及中小型专用设备的动力输出端连接部位,能够在往复运动、交变载荷的工况下保持稳定的结构刚性,避免连接部位出现形变松脱。从实际用途来看,该构件一端通过法兰面与设备基体实现刚性固定,另一端的双叉耳结构可与销轴、连杆类零件配合形成铰接副,既能够为相邻运动构件提供稳定的支撑基准,也可传递横向、纵向的复合载荷,同时其加强筋结构可在不额外增加整体壁厚的前提下大幅提升结构抗弯折能力,适配中等载荷下的长期往复运动工况。在功能特性上,该支座的法兰安装面设置有四个均匀分布的沉头安装孔,可通过螺栓实现与基体的紧密贴合,安装后无突出螺头干扰周边构件运动;双叉耳部位的同轴通孔经过精密加工,可与标准销轴实现间隙配合,保证铰接转动的顺畅性,同时叉耳的开口宽度经过尺寸校核,可适配对应厚度的连杆接头,避免运动过程中出现侧向窜动;支座的其中一个平面经过研磨加工,表面平整度达到装配要求,可作为定位基准面与其他精密构件贴合,配合随附的加工工艺文件可直接完成该面的量产加工工序,无需额外进行工艺路径调试。从设计思路来看,该构件采用一体化铸造成型后二次机加工的工艺路线,主体结构通过L型的基体实现两个垂直方向的安装面转换,中间的三角加强筋沿着载荷传递路径布置,将法兰面承受的弯矩直接传导至叉耳根部,避免应力集中在转角部位导致结构断裂;所有转角位置均设置有工艺圆角,既能够降低铸造过程中的应力集中缺陷,也可减少机加工过程中的刀具损耗,同时避免尖锐边角对装配人员造成划伤。在外形尺寸与安装边界上,该支座的法兰面轮廓适配常见的100mm间距安装孔位标准,叉耳的中心高度与常规同规格铰接连杆的安装高度匹配,整体外轮廓无突出的冗余结构,安装后占用的横向与纵向空间紧凑,可在狭小的设备内部空间完成装配,相邻运动构件的摆动范围不会与支座本体产生干涉,能够适配多数中小型机械设备的安装空间要求。
