带安装法兰的V型冲压钣金结构件

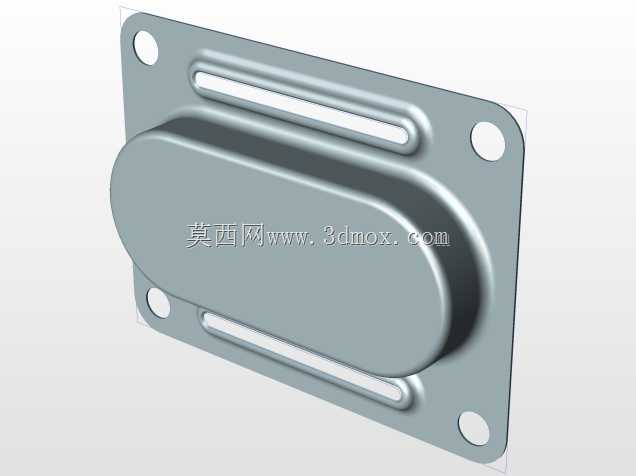

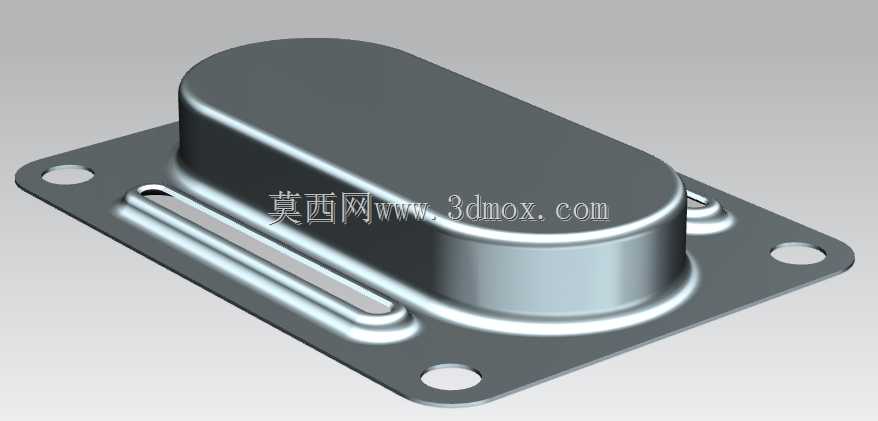

该V型金属板属于典型的冲压成型钣金结构件，主要应用在工业电控箱体、小型动力设备舱、户外通讯终端壳体的密封防护场景中，作为设备腔体的外置防护盖板使用，能够为内部的精密元器件、线路模块提供物理防护，隔绝外界粉尘、水汽的侵入，同时借助自身的冲压成型结构提升安装区域的结构强度，避免外力挤压造成腔体变形。从实际使用场景来看，这类构件常被用在小型工控模块、车载电子单元、户外传感设备的外壳装配环节，配合密封胶圈使用可以达到基础的IP防护等级要求，适配多数需要外露安装、同时需要兼顾结构强度与密封性能的设备装配需求。在功能特性上，该构件采用一体冲压拉伸成型工艺制作，主体凸起的长圆形腔体结构一方面可以为内部凸起的电子元件、接线端子预留足够的容纳空间，避免装配时出现元件干涉，另一方面凸起的翻边结构经过圆角过渡处理，能够有效分散冲压成型时的内应力，避免板材拉伸过程中出现开裂、起皱的缺陷，同时提升构件整体的抗形变能力，在受到侧向冲击力时可以通过自身的微形变吸收外力，降低对内部腔体的冲击。构件底部的法兰安装边设置了四个对称分布的圆形安装孔，孔位经过冲压翻边处理，既可以提升安装孔的结构强度，避免螺丝锁紧时造成板材撕裂，也能保证安装时的定位精度，四个安装孔呈矩形对称分布，适配多数标准规格的设备腔体安装位，无需额外加工即可直接对位装配。法兰边上设置的长条形冲压加强筋，沿安装边的长度方向延伸，能够有效提升法兰边的平面度，避免长期使用后法兰边出现翘曲变形，保证密封面的贴合度，减少密封失效的风险。从设计思路来看，该构件在设计时充分考虑了冲压工艺的成型特性，所有转角位置均采用大圆角过渡，避免锐角位置造成的应力集中，同时减少冲压模具的磨损，提升模具使用寿命；主体腔体的拉伸高度经过合理测算，匹配常规钣金板材的拉伸极限，无需多次拉伸即可一次成型，有效降低生产加工的工序成本。安装边界方面，法兰边的外轮廓尺寸适配常规小型设备腔体的安装面尺寸，四个安装孔的中心距符合通用五金装配的孔位标准，可以适配M3-M4规格的紧固螺丝，安装后凸起腔体的高度不会超出常规设备的外装件限高要求，能够在紧凑的安装空间内完成装配，不会和周边的其他管线、构件产生位置干涉。构件整体采用钢材作为加工原材料，成型后可根据使用场景选择镀锌、喷塑、电泳等表面处理工艺，适配不同腐蚀等级的使用环境，无论是室内干燥的工控机柜环境，还是户外存在一定潮气、盐雾的设备安装场景，都能通过对应的表面处理满足长期使用的防护要求。
