卧式斯特林电机配套飞轮结构设计

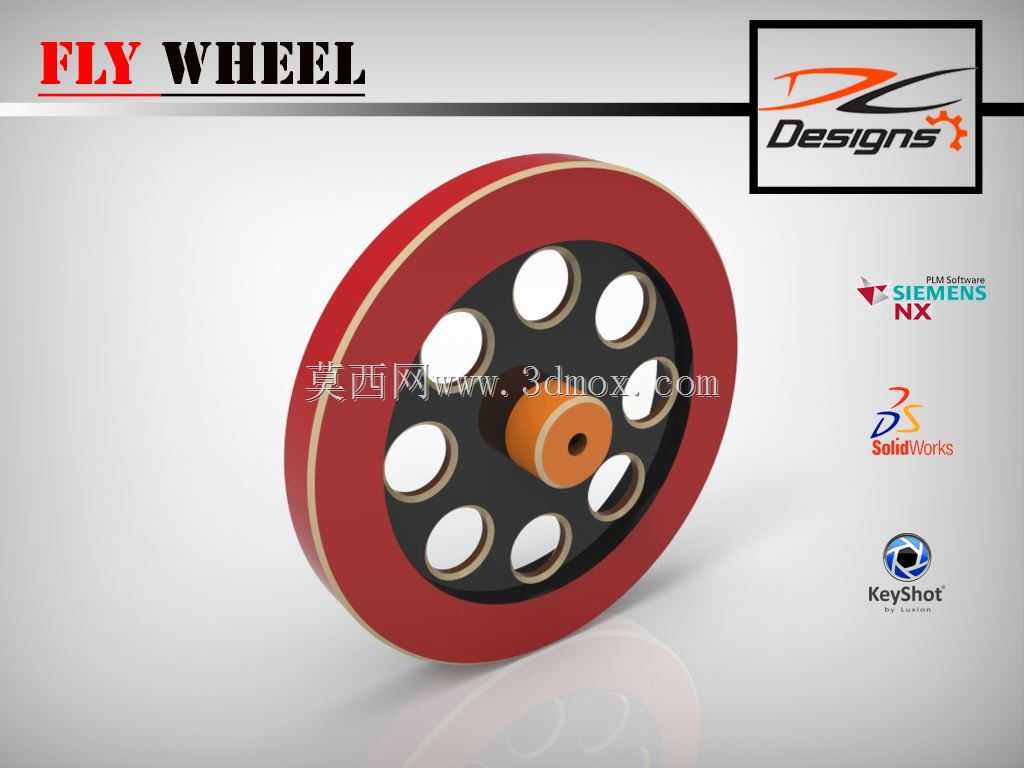

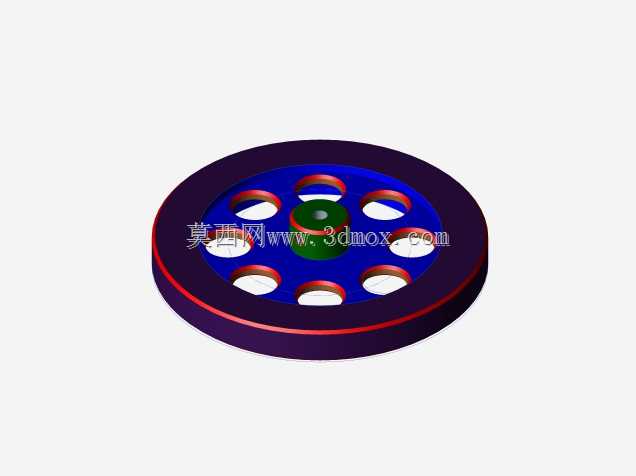

该飞轮作为卧式斯特林电机的核心配套传动部件，主要应用于小型分布式热电转换装置、教学演示型斯特林动力设备、微型余热回收发电系统等场景，承担着稳定动力输出、储存转动动能、平衡曲柄连杆机构往复惯性力的关键作用，能够有效降低斯特林电机运转过程中的转速波动，避免因动力冲程间歇性做功带来的运转顿挫，提升整套动力装置的运行平顺性与能量转换效率。在实际设备运行过程中，飞轮依靠自身转动惯量，在斯特林电机工质膨胀做功的冲程储存多余动能，在工质压缩、冷却的耗功冲程释放储存的动能，带动曲柄连杆机构平稳越过止点位置，保障整套循环持续稳定运转，同时可抵消活塞、连杆往复运动产生的不平衡惯性力，降低设备运行振动与噪音。该飞轮采用轮缘-辐板-轮毂的三段式经典结构设计，轮缘部分采用大厚度环形结构，尽可能将质量集中在最大回转半径位置，在控制整体重量的前提下最大化转动惯量，兼顾储能效果与轻量化需求；辐板采用均匀分布的圆孔式镂空设计，在保证辐板结构强度、满足扭矩传递要求的同时，有效降低轮体自身重量，减少不必要的转动惯量冗余，降低电机启动阶段的动力损耗；轮毂部分采用阶梯轴孔设计，可直接与斯特林电机的曲轴输出端配合定位，轴孔中心预留有紧固件安装位，可通过锁紧件实现飞轮与曲轴的周向、轴向固定，避免运转过程中出现松脱、偏移问题。从安装边界来看，该飞轮的轴向厚度与径向尺寸完全匹配卧式斯特林电机的曲柄腔安装空间，轮缘与电机壳体、周边连杆部件预留有足够的安全运转间隙，安装时无需对原有电机腔体结构进行额外改造，可直接适配对应功率段的卧式斯特林电机曲轴安装位，装配流程便捷。轮体表面做了差异化的外观处理，轮缘采用耐磨包覆设计，既可以降低长期运转过程中轮缘的空气阻力损耗，也能避免意外剐蹭带来的轮缘损伤，辐板与轮毂部分采用高精度机加工成型，各部位形位公差控制严格，可保障飞轮高速运转时的动平衡精度，避免出现偏摆、振动问题。
