汽车排气歧管三维结构设计方案

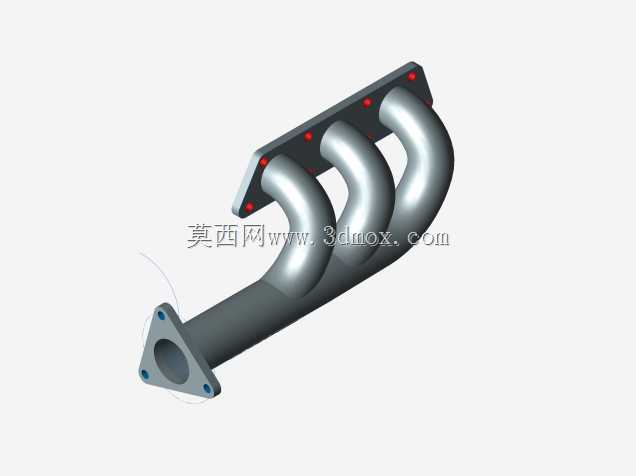

这款排气歧管的设计，核心围绕多缸发动机的排气导流需求展开，首先要解决的是各缸排气气流的干涉问题，在管路走向排布时，特意将三个缸的排气支管做了等长优化的曲率调整，避免不同缸排出的脉冲气流在交汇段产生紊流，影响发动机的排气效率，进而干扰充气效率表现。从安装边界来看，法兰端的安装孔位完全匹配对应机型的缸盖排气侧布局，孔位间距、法兰平面度公差都按照主机厂的装配要求做了预留，安装时不需要额外做孔位修配，法兰面的密封槽结构也做了适配，能够配合金属密封垫片实现高温工况下的密封，避免排气泄漏引发的动力损失与舱内异味问题。

在实际装车场景中，这类歧管多用于小排量直列三缸发动机的排气系统前段，承接发动机各缸排出的高温废气，将分散的气流汇总后输送到三元催化器端，工作环境长期处于600-900摄氏度的高温区间，因此在结构设计时，管路的弯折处特意做了圆弧过渡处理，没有出现直角弯折的结构，一方面减少气流流通阻力，另一方面也能避免应力集中，在长期高温冷热交替的工况下降低开裂风险。支管交汇的集合段做了渐变扩径处理，从各支管的小通径逐步过渡到出口端的大通径，匹配后端催化器的接口尺寸，让气流在汇总过程中逐步减速稳压，减少排气背压。

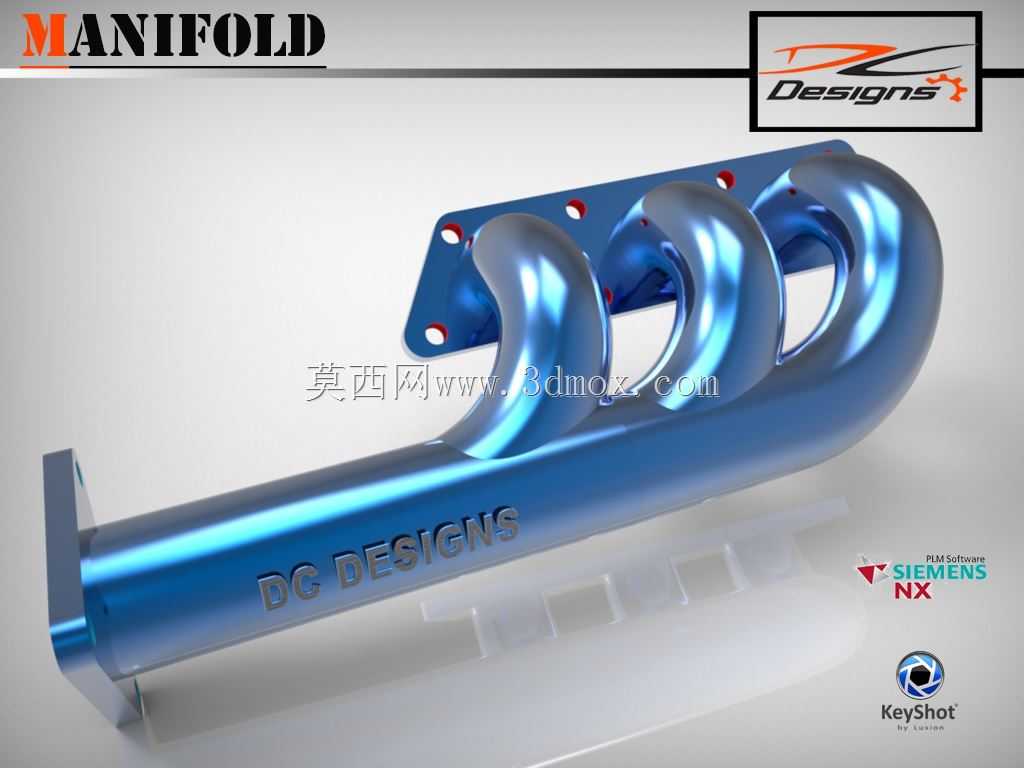

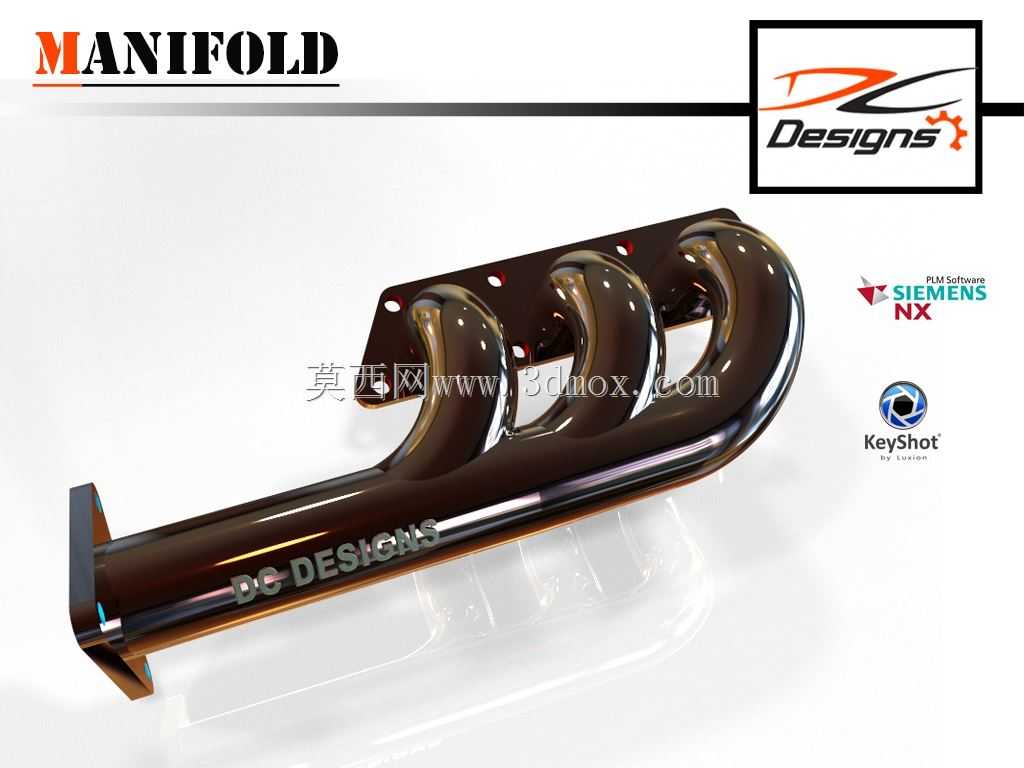

从外形结构来看，整体采用弯管拼接的结构形式，安装支耳的位置做了加强筋处理，用来固定歧管的辅助支撑点，避免发动机运行过程中的振动引发歧管共振开裂，管路表面的光滑过渡设计，也能减少积碳在管壁的附着，长期使用后不会因为积碳堆积导致通径变小影响排气效率。设计过程中还考虑了周边零部件的避让空间，管路的外轮廓距离发动机缸体、周边线束、冷却管路都预留了足够的安全间隙，不需要额外做隔热罩的异形适配，通用型的隔热罩即可覆盖安装，兼顾了装配便利性与后期维护的便捷性。
