卧式斯特林电机标准安装基座板件

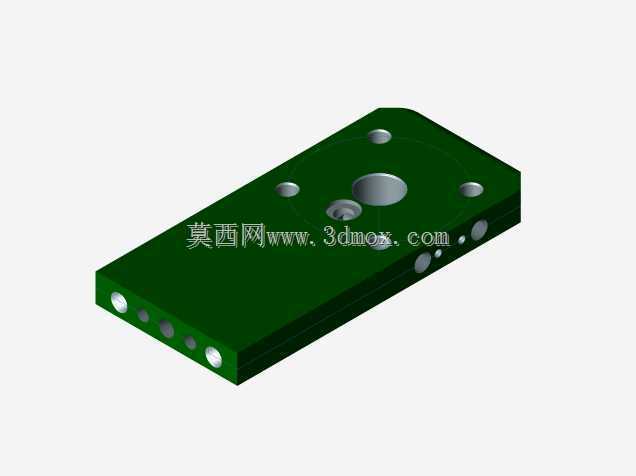

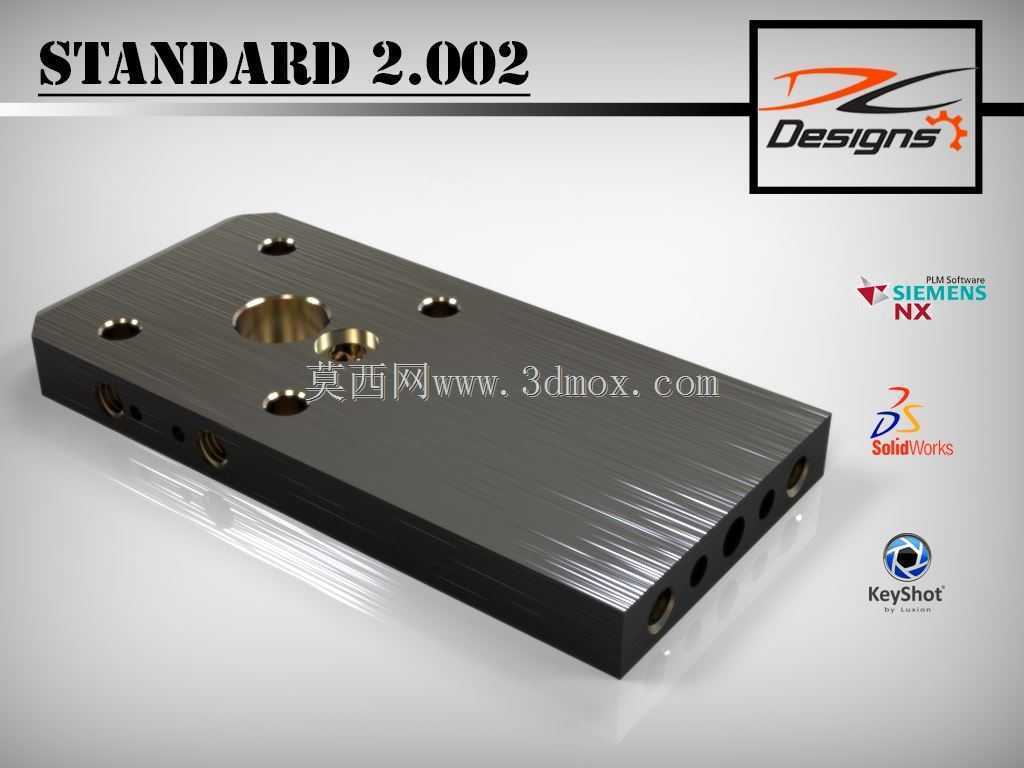

　　这块板件是卧式斯特林电机装配体系里的标准承载基座，在整套外燃动力演示装置、小型热能转换实验台以及教学用斯特林机组装场景中承担核心定位作用。板体采用整块矩形金属坯料铣削成型，整体为规整长方体构型，上表面做平整精加工处理，作为气缸、曲轴支承座、飞轮支架以及热端换热组件的共同安装基准面，所有配合面的平面度直接决定整机运转时曲轴的同轴度与活塞往复运动的顺滑度。

　　从结构布局来看，板面中心开设大直径阶梯通孔，用于穿装气缸定位衬套或者主支承轴套，孔位周边预留沉台结构，可容纳锁紧螺母或者止推垫片，避免紧固件突出基准面干涉其他零件装配。板面四周分布多组不同规格的小孔，部分为贯穿螺栓孔，用于将上方各功能组件锁紧固定在基座上，部分为定位销孔，装配时先打入圆柱销确定各支架的相对位置，再锁紧紧固螺栓，能大幅降低多组件拼装时的位置累积误差。板件的侧端面沿长度方向加工出一排横向螺纹孔，这些孔位用于安装侧向管路固定夹、冷却风道支架或者转速检测传感器的安装座，部分侧向深孔还可作为润滑油道的预留工艺孔，在高速运转工况下可外接微量润滑管路给曲轴连杆铰接点供油。

　　设计阶段优先考虑了卧式布局的重心匹配：斯特林电机的热端加热组件重量较大，板件在热端对应区域适当增加了实体厚度，避免长期受热后出现基座翘曲变形；冷端侧的多孔布局则兼顾了散热片、冷却水路接头的安装拓展需求。板体的边角做了小倒角处理，既去除铣削加工产生的锐边毛刺，也避免装配过程中刮伤操作人员或者密封管线。安装边界方面，基座底面为全平面接触结构，可直接贴合在实验台机架、设备底板或者减震垫上方，板面四角的沉孔可穿装外六角螺栓将整个斯特林机组锁固在机架上，保证飞轮高速旋转时整机不会出现共振移位。

　　在实际装配逻辑中，这块标准板件把原本分散的气缸、曲轴、飞轮、热置换器等多个独立零件的安装基准统一到同一个平面上，工程师在组装时不需要再逐个调校各支架的平行度，只要按照板上预制的孔位对位安装，就能保证活塞运动轴线和曲轴回转轴线的垂直度要求，既降低了手工装配的调校难度，也让整套动力装置的后期维护拆卸更加便捷，拆下故障组件时不会破坏其他部件的定位基准，重装后仍能保持原有的装配精度。板件上不同孔径的排布还预留了改装拓展空间，可兼容不同缸径的斯特林气缸组件安装，适配教学实验中不同功率等级的热能转换改装需求。
