弯杆式手动夹紧操作杆结构设计

　　在工装夹具、小型设备快锁机构的日常应用场景里，这类弯杆式夹紧操作件是手动施力锁紧环节里非常常见的执行构件，很多车间里的焊接工装、装配定位台、小型检具的快速压紧结构上，都能看到同类型构件的身影。区别于直柄操作杆，这种带固定弯折角度的杆体在实际操作时能更好适配操作空间的避让需求，当锁紧位置处于设备内侧、或者周边有突出结构干涉直柄操作轨迹时，弯折段能让操作人员的手部握持位置避开干涉区域，不需要额外调整工装布局就能完成锁紧与松开动作。

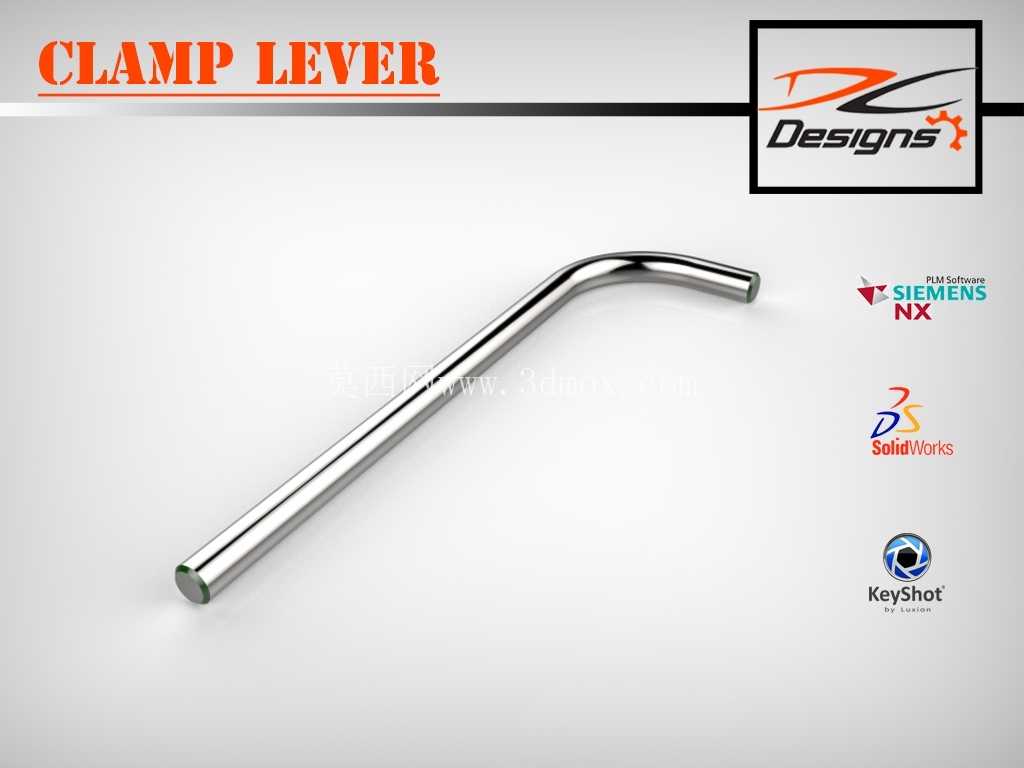

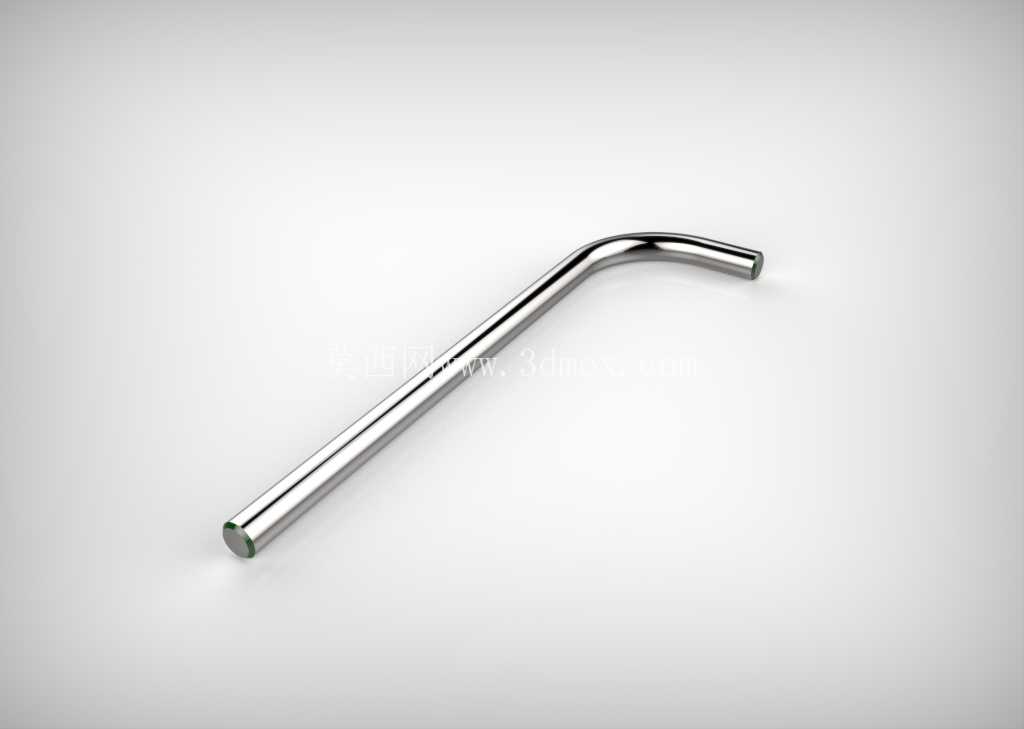

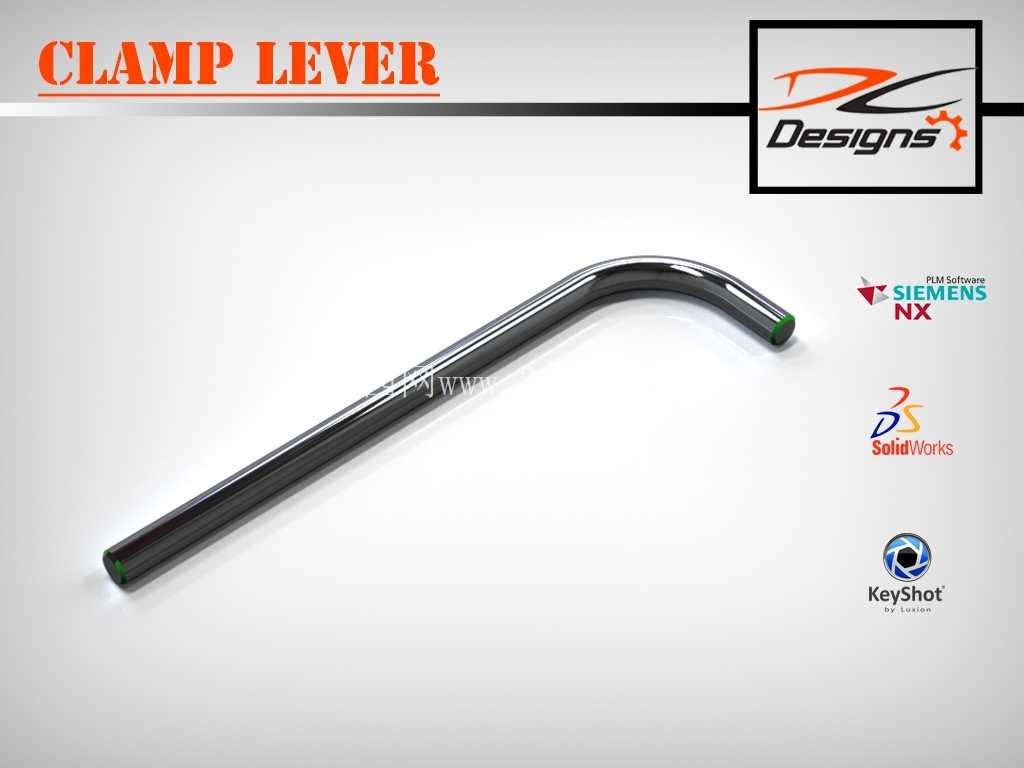

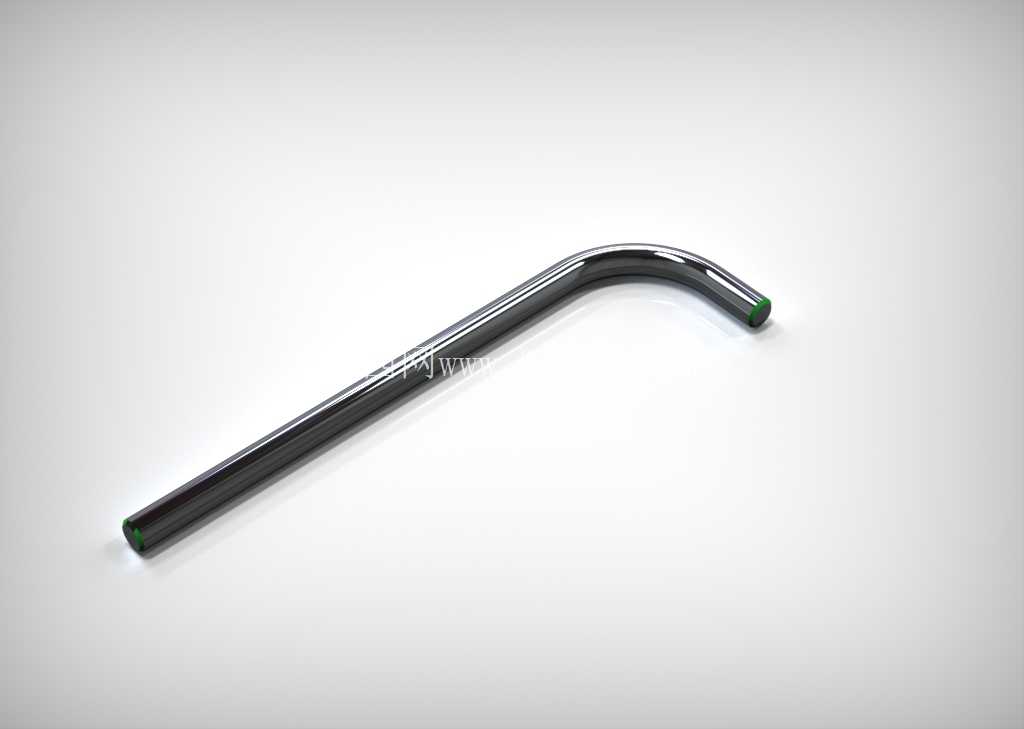

　　从功能实现逻辑来看，这类杆件的核心作用是把操作人员手部施加的扭矩，传递到下端的锁紧执行端，不管是配合偏心轮结构实现快速压紧，还是配合螺纹副实现顶紧锁紧，杆体本身的刚性是设计时首先要考量的指标。整个杆体采用等直径圆钢弯折成型，没有多余的拼接焊缝，一体弯折的结构能避免焊接位置出现应力集中，在反复施加扳动力的工况下，不会出现焊缝开裂、杆体变形的问题。杆体两端做了小尺寸的倒角处理，插入对应安装孔时能起到导向作用，不会因为端口毛刺刮伤安装孔内壁，长期拆装也不会出现卡滞问题。

　　设计这类杆件的时候，首先要确定的是弯折角度与弯折段的长度，角度过小会导致操作时力臂不足，操作人员需要施加更大的力才能达到要求的锁紧力矩，角度过大则会让杆体整体占用空间变大，容易和周边的管线、其他操作构件发生碰撞。弯折处的圆角半径也需要严格控制，圆角过小会导致弯折位置的材料出现加工硬化、甚至产生微裂纹，长期受力容易断裂；圆角过大则会让弯折段的位置精度下降，无法匹配预设的操作空间边界。杆体的直径选择需要匹配常用的锁紧力矩需求，针对常规小型工装的锁紧场景，直径选取要保证在施加最大操作力时杆体的挠曲变形量控制在0.1mm以内，避免因为杆体变形导致锁紧行程不足，出现压紧力不够的问题。

　　安装边界上，这类杆件的直杆段需要插入对应机构的传动孔内，配合横向销钉或者顶丝完成周向固定，因此直杆段的长度需要预留足够的安装余量，既要保证插入深度足够传递扭矩，又不能过长导致杆体下端突出安装面，刮伤工件或者操作人员。握持段的长度需要适配成年人手部的握持范围，保证操作时手掌能完全握住杆体，不会出现滑脱的情况。杆体表面通常做抛光镀铬处理，一方面是提升表面硬度，增强耐磨性能，长期反复握持、和周边构件剐蹭也不会出现明显划痕；另一方面光滑的表面不容易沾染车间里的油污、焊渣，日常清理维护更方便。

　　在实际产线应用里，这类夹紧杆往往需要配合不同的锁紧机构做适配调整，比如应用在焊接工装上时，杆体表面需要做额外的防飞溅处理，避免焊渣粘附在杆体表面导致操作时划伤手部；应用在无尘车间的装配工装上时，杆体表面会做哑光处理，避免强光反射影响操作人员的视线。不同于定制化的复杂操作件，这种标准化的弯杆结构可以适配多种不同的锁紧场景，只需要调整杆体直径、弯折角度和各段长度，就能满足不同力矩、不同安装空间的使用需求，不需要重新开模或者做复杂的机加工，用圆钢冷弯成型就能完成加工，加工成本低，交付周期短，非常适合工装类产品的快速迭代需求。

　　从受力角度分析，这类杆件在操作时的最大受力点集中在弯折位置，因此在建模阶段需要对弯折处做应力仿真验证，模拟最大操作力下的应力分布，确保最大应力值低于材料的屈服强度，避免长期反复受力出现疲劳变形。杆体两端的端面需要做平整处理，保证和传动件配合时端面贴合紧密，不会出现偏载导致的局部磨损。很多设计新手在做这类杆件的时候，容易忽略弯折处的尺寸公差，导致弯折后的杆体握持段位置偏差过大，安装后和周边构件的间隙不足，操作时出现卡滞，因此在建模时需要明确标注弯折角度的公差范围，以及各段长度的尺寸公差，给加工环节明确的精度要求，避免加工出来的零件无法正常装配使用。
