起重作业用C型单钩承重吊钩结构设计

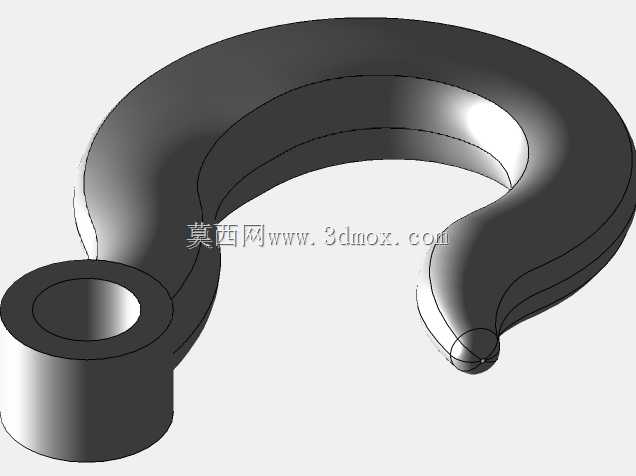

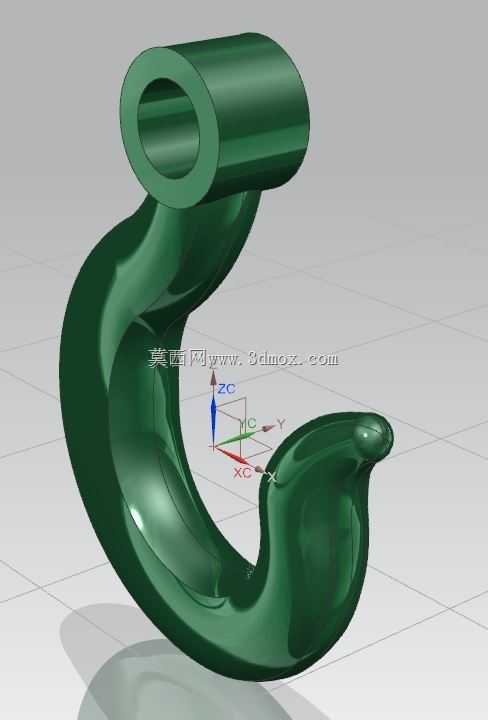

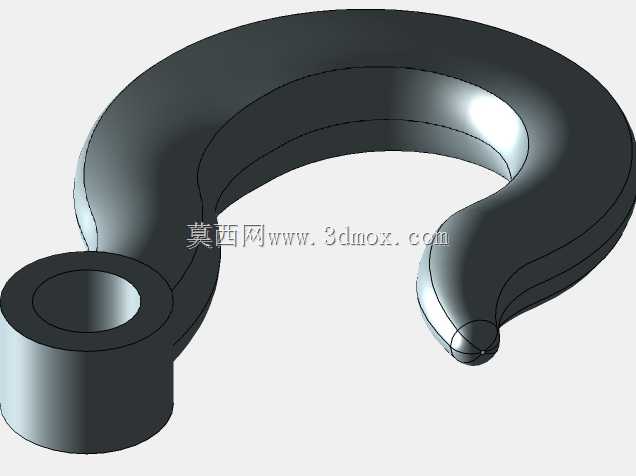

这款C型起重吊钩是起重吊装作业场景中的核心受力承载部件，广泛应用在厂房内桥式起重机、门式起重机、流动式汽车吊、港口固定吊机等各类起重设备的取物端，是连接起升钢丝绳/吊具与被吊重物的关键传力构件，承担着传递起升载荷、保障吊装作业安全的核心作用，日常作业中可配合卸扣、吊装带、钢丝绳索具完成钢材构件、设备箱体、成件货物等不同形态重物的起吊、移位、装卸作业。从功能特性来看，该吊钩采用单钩C型开口结构，钩身整体为平滑过渡的曲面流线造型，顶端设置同轴贯通的圆柱安装孔，可直接与吊钩横梁、推力轴承、吊钩螺母等部件配合完成装配，安装孔的内径尺寸匹配常规中小吨位起重机的吊钩横梁轴径，安装边界适配主流中小吨位起重设备的吊钩组安装空间，无需额外改装即可直接替换同规格的原有吊钩部件。钩身的曲面弧度经过受力优化设计，从顶端安装段到钩尖位置的截面尺寸按照等强度设计思路逐步过渡，在保证钩身整体抗拉伸、抗弯曲强度的前提下，尽可能降低吊钩自身重量，减少起重设备的无效载荷消耗。钩尖位置做了圆润收头处理，既可以避免吊装作业中尖锐棱角刮伤被吊物表面、割损吊装索具，也能防止索具在受力过程中从钩口意外滑脱，提升吊装作业的安全性。在设计思路上，这款吊钩充分考虑了起重作业的实际受力工况，钩身整体采用大曲率平滑曲面设计，完全规避了直角、锐角等容易产生应力集中的结构，所有受力过渡位置均做了圆弧倒角处理，让起吊过程中的载荷能够沿着钩身曲面均匀传递，避免局部应力过大导致吊钩出现变形、开裂等安全隐患。顶端的安装孔为等直径贯通圆孔，孔壁与安装轴的接触面积充足，可均匀传递起升过程中的轴向载荷与转动过程中的摩擦力，配合吊钩组内部的推力轴承，可实现吊钩360度水平旋转，方便作业人员调整被吊物的朝向，适配不同吊装场景的对位需求。钩身的开口尺寸经过合理匹配，既能够满足常规卸扣、吊装带、钢丝绳套的穿入需求，又不会因为开口过大导致索具在晃动过程中脱出，兼顾了作业便利性与使用安全性。从实际使用场景来看，这款吊钩适配1到5吨级别的中小吨位起重作业需求，可覆盖机械加工车间工件转运、仓储库房货物装卸、建筑工地建材吊装、物流园区货场装卸等绝大多数常规吊装场景，结构简单可靠，维护保养便捷，日常使用中仅需定期检查钩身是否存在裂纹、变形、磨损超标等情况即可，无需复杂的维护操作，能够长期稳定承担起重吊装的承载任务。
