剖分式对开滑动轴承座结构设计

这款剖分式对开滑动轴承座，是工业传动系统中承担旋转轴支撑功能的核心基础部件，广泛应用于矿山输送设备、冶金轧机机组、通用风机水泵、轻工纺织机械以及中小型减速机的传动链路中，主要作用是为旋转轴提供稳定的径向支撑，约束轴运转过程中的径向跳动与轴向窜动余量，同时将轴运转产生的载荷平稳传递到设备安装基座上，降低轴运转过程中的摩擦损耗，延长传动轴与配套传动件的使用寿命。

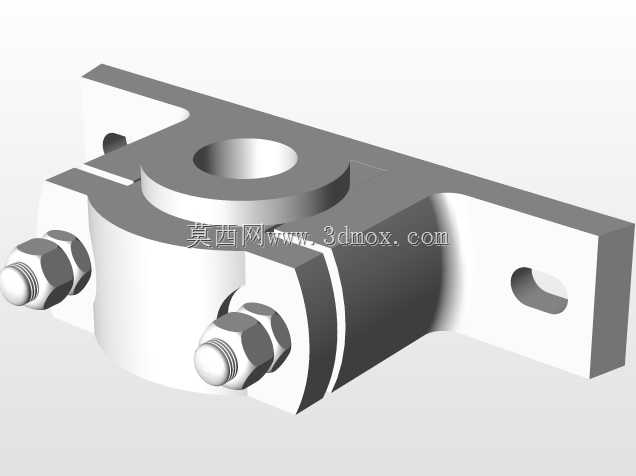

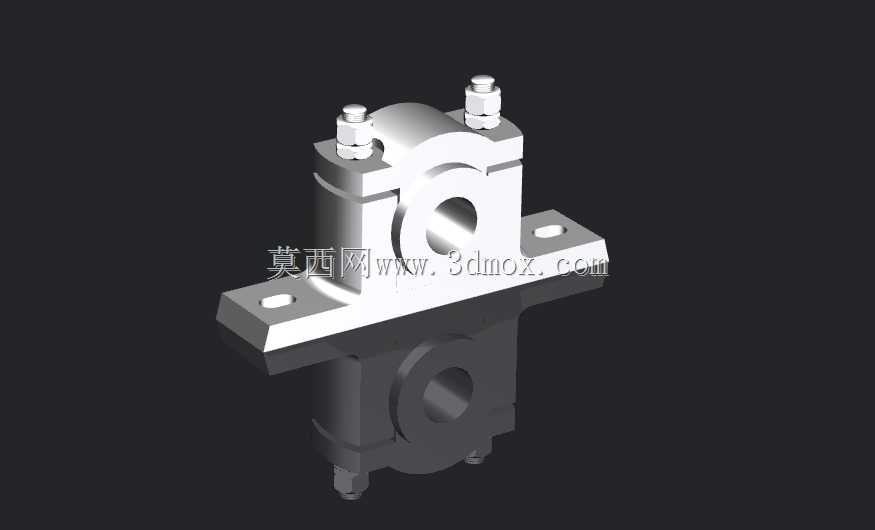

从功能特性来看，该轴承座采用上下对开的剖分式结构设计，相比整体式轴承座，无需在轴装配时将轴从端部穿入座体，可在轴系部件预先装配完成后，直接扣合轴承座上盖完成安装，大幅降低了长轴、多支点轴系的装配难度，同时在后期轴瓦磨损维护时，仅需拆卸上盖即可完成轴瓦更换或间隙调整，无需拆解整段轴系的传动连接，大幅缩短设备停机维护的时间成本。座体上下部分通过两侧的高强度螺栓副实现锁紧固定，可根据轴瓦的磨损量适度调整锁紧力矩，适配轴与轴瓦之间的合理配合间隙，保证轴运转的稳定性。底座部分设置了两个对称的安装通孔，用于通过螺栓将轴承座整体固定在设备安装基面，安装孔的位置经过同轴度校准，可保证轴承座安装后轴的中心高与设计值一致，避免轴系出现偏载问题。

在设计思路上，这款轴承座的结构充分考虑了实际工况的载荷需求，座体采用等强度的壁厚设计，在轴承承载的核心区域适当增加壁厚提升结构刚性，在非承载区域通过合理的结构减重降低整体耗材用量，同时在座体与轴瓦配合的内孔位置设置了定位止口，保证上下座体扣合后内孔的圆度与同轴度，避免合模错位导致轴瓦偏磨。上下座体的结合面经过精密铣削加工，保证合缝处的贴合精度，避免润滑脂从合缝位置泄漏，同时也可防止外界粉尘、切削液等杂质进入轴承配合面加剧磨损。

从安装边界来看，该轴承座的底座安装孔间距、中心高、内孔直径均遵循通用滑动轴承座的尺寸规范，可适配对应直径的标准滑动轴瓦，安装时需保证基座安装面的平面度公差在合理范围内，锁紧底座螺栓时需采用对角分次拧紧的方式，避免座体出现安装应力导致内孔变形，日常使用中可通过座体预留的注油位置定期补充润滑脂，保证轴承配合面的润滑状态，降低运转摩擦阻力。
