剖分式对开径向滑动轴承座装配结构

项目分类:3D模型 发布时间:2021-08-01 ID:218175
  • 剖分式对开径向滑动轴承座装配结构
  • 剖分式对开径向滑动轴承座装配结构
  • 剖分式对开径向滑动轴承座装配结构
  • 剖分式对开径向滑动轴承座装配结构
  • 剖分式对开径向滑动轴承座装配结构
  • 剖分式对开径向滑动轴承座装配结构
  • 剖分式对开径向滑动轴承座装配结构
  • 剖分式对开径向滑动轴承座装配结构

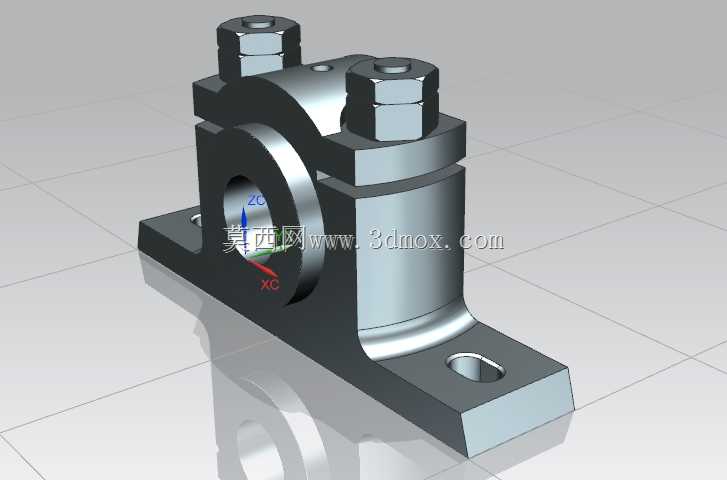

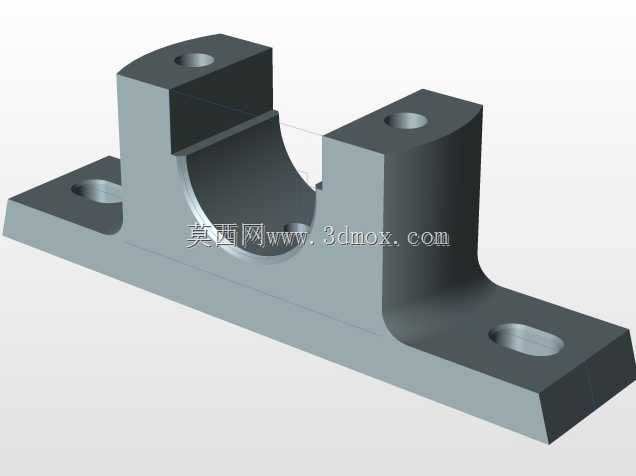

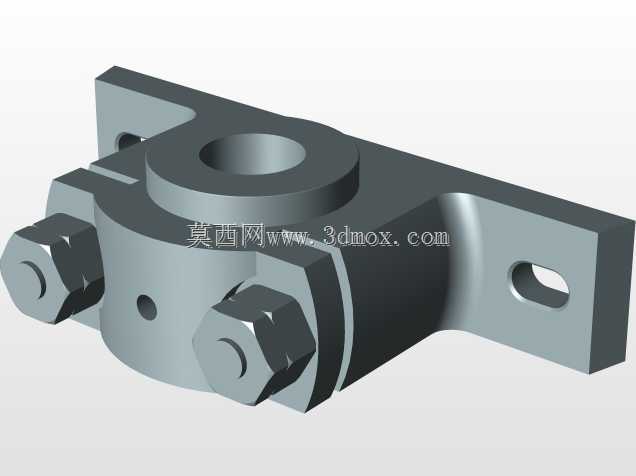

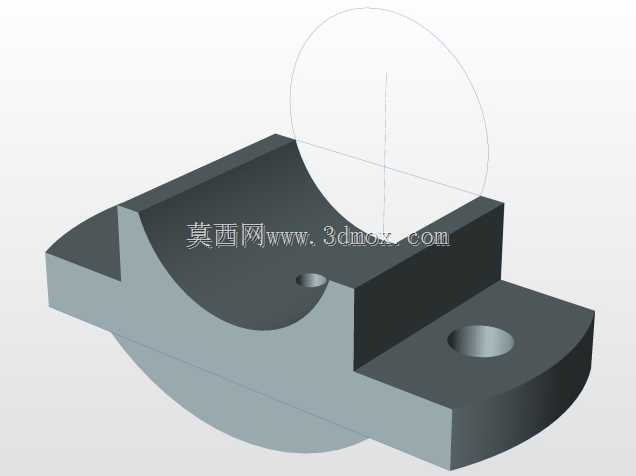

该轴承座作为传动系统中的核心支撑部件,广泛应用于矿山输送设备、冶金轧机辅传、中小型风机、水泵以及通用机床的传动轴系中,主要承担径向载荷的承载作用,同时为旋转轴提供稳定的回转基准,避免轴系运转过程中出现径向窜动、挠曲变形等问题,保障传动部件的运转同轴度与运行稳定性。从结构设计来看,该款为对开剖分式结构,由底座、上盖、连接螺栓、轴瓦安装腔、安装固定脚位几部分组成,相较于整体式轴承座,剖分式设计无需拆装轴端的联轴器、带轮等传动部件即可完成轴瓦更换、间隙调整与日常维护,大幅降低了设备运维的拆装工作量,尤其适合长轴系、重型传动场景的使用需求。底座两侧设置带长圆孔的安装脚位,长圆孔设计可在安装过程中微调轴承座的轴向位置,补偿安装过程中的基础加工误差,降低安装对位的精度要求,安装时通过螺栓穿过长圆孔将轴承座固定在设备机架或混凝土基础上,保障整体结构的连接刚性。上盖与底座通过两组高强度六角螺栓实现锁紧连接,螺栓预紧后可将上下轴瓦牢牢压紧在安装腔内,同时可通过调整螺栓预紧力微调轴瓦与转轴的配合间隙,适配不同转速、载荷工况下的运转需求,避免间隙过大引发的轴系跳动,或是间隙过小导致的轴瓦发热、磨损加剧问题。轴承座的轴瓦安装腔为圆柱通孔结构,可适配对应内径的剖分式轴瓦,腔体边缘设置过渡圆角,避免应力集中导致的座体开裂,同时可储存少量润滑脂,为轴瓦与转轴的摩擦面提供持续润滑,降低运转过程中的摩擦损耗。座体整体采用对称式结构设计,载荷传递路径均匀,径向载荷可通过轴瓦均匀传递到上下座体,再通过底座分散到安装基础上,避免局部应力过大导致的座体变形。在安装边界方面,该轴承座的安装脚位间距、腔体中心高、通孔直径均适配常规通用传动轴系的安装尺寸,可直接替换同规格的标准轴承座,无需对现有设备基础做额外改造,适配性较强。座体的外形设计充分考虑了铸造工艺的拔模需求,外壁设置均匀的过渡斜度与加强筋结构,在保障整体结构刚性的前提下尽可能降低铸件重量,减少材料成本,同时加强筋可提升座体的抗载荷能力,避免重载工况下座体出现开裂变形。在实际使用场景中,该轴承座可承受中等强度的径向冲击载荷,适配转速不超过1500r/min的中低速传动场景,日常维护仅需定期加注润滑脂、检查螺栓预紧力即可,运维难度低,使用寿命长,可在多粉尘、有轻微腐蚀的工业环境下稳定工作,为轴系提供可靠的支撑保障。
