NX10型三耳带孔管法兰结构设计

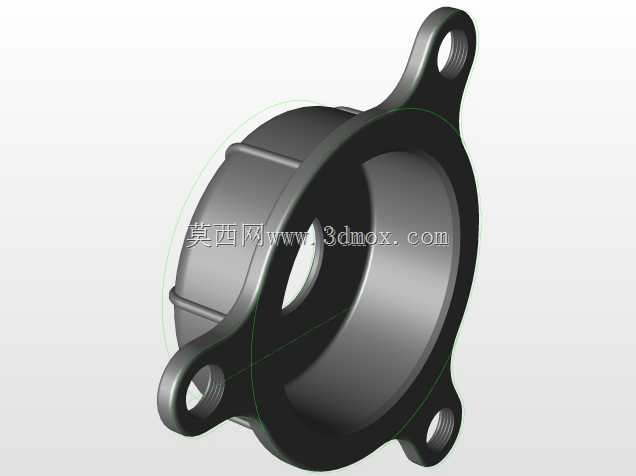

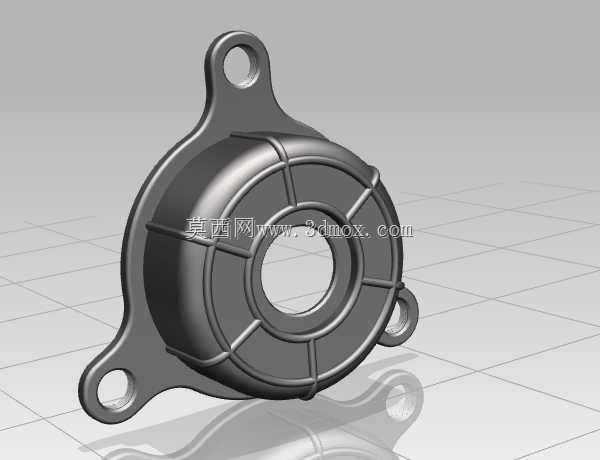

这款三耳结构管法兰主要应用于中小口径流体管路、气动传输回路以及小型动力设备的腔体端接场景，常见于工业气动系统、小型内燃机附件管路、液压辅件连接以及民用供水供气支路的管路对接环节，承担管路对接定位、端面密封压紧、部件间载荷传递的核心作用，是管路系统中实现刚性连接与密封保障的关键基础配件。从实际使用功能来看，该法兰通过三个周向均匀分布的带安装孔耳座实现与对接部件的螺栓紧固，中心通孔为介质流通预留通道，中部环形凸台结构可嵌入对接端的密封槽内，配合密封垫片实现端面静密封，有效避免管路内流体、气体的泄漏问题，同时带加强筋的盘面结构可承受管路运行过程中的轴向拉力、径向振动载荷，避免长期受载出现法兰变形、密封失效的问题。在设计思路上，这款法兰采用三耳非对称周向布局，区别于常规四方法兰、圆形多螺栓法兰，三个安装耳的位置适配安装空间受限的紧凑设备腔体，可在有限的安装边界内完成紧固操作，无需预留过大的螺栓操作空间；盘面的放射状加强筋从中心密封环向三个耳座延伸，在不额外增加法兰整体厚度的前提下提升盘面结构刚度，降低法兰受螺栓压紧力时的翘曲变形量，同时减轻法兰自身重量，适配轻量化设备的装配需求。从安装边界与尺寸适配来看，三个耳座上的安装孔为等径圆孔，孔位中心距经过精准校核，可适配对应规格的标准紧固螺栓，安装时无需额外扩孔或调整位置；中心通孔直径匹配对应通径的管路规格，中部密封凸台的外径、高度与常规密封垫片尺寸适配，可直接搭配标准O型圈或平垫片完成密封装配；法兰整体轴向厚度控制在紧凑区间，安装后不会占用过多轴向空间，适配薄壁腔体、窄间隙管路的安装需求，法兰外缘无尖锐棱角，所有过渡位置均做圆角处理，既避免安装过程中划伤操作人员，也能减少应力集中，提升法兰长期受载的疲劳强度，在振动工况下也能保持稳定的连接性能，不会出现耳座断裂、密封面错位的问题。
