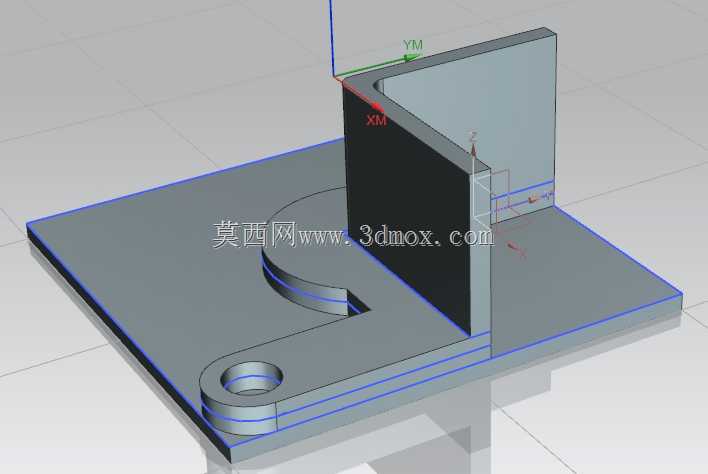

带安装耳的L型凸轮支撑构件

该构件属于机械传动系统中的凸轮配套支撑结构件，主要应用在轻工自动化生产线、小型专用机床进给机构、包装设备间歇送料单元这类需要实现周期性往复动作的设备场景中，作为凸轮机构的配套安装基座，承担着承载凸轮轴组件、限定传动部件运行轨迹、隔绝传动区域与设备其他功能区的核心作用，能够避免传动过程中产生的金属碎屑、润滑油脂飞溅污染设备加工工位，同时为凸轮随动部件提供稳定的运行基准，减少传动过程中的振动偏移，保障间歇传动的动作精度。从功能特性来看，该构件采用L型槽式腔体结构，三面围合的腔体可以完整容纳凸轮及随动摆臂的活动空间，腔体内部做了直角过渡的承托平面，能够直接承托凸轮轴的轴承安装座，不需要额外加装支撑垫片即可保证安装面的平面度要求；构件上下两端延伸出的带半圆孔安装耳，是专门设计的快装固定结构，半圆孔的开口朝向外侧，安装时不需要完全拧下固定螺栓，只需将构件对准螺栓卡入半圆孔后拧紧螺母即可完成固定，大幅降低设备装配和后期维护的拆装难度，适合需要频繁调整凸轮位置的调试场景。在设计思路上，该构件优先兼顾了结构刚性与安装便捷性，主体壁厚采用均匀等厚设计，既避免了壁厚差异导致的加工应力变形，也能在满足承载强度的前提下尽可能控制构件自重，减少设备整体的负载；腔体的内边缘做了小尺寸的倒角处理，既可以去除加工过程中产生的锐边毛刺，避免装配时划伤操作人员，也能为凸轮随动部件的活动预留微小的避让间隙，防止部件运行过程中与腔体内壁发生剐蹭卡滞；安装耳的半圆孔直径与常用的M6、M8固定螺栓尺寸适配，耳片位置做了局部加厚处理，避免螺栓拧紧时耳片出现应力断裂的问题。从安装边界来看，该构件的整体外轮廓为规整的矩形结构，安装时需要预留的横向空间与构件本体宽度一致，纵向空间需要覆盖构件总高度加上凸轮轴组件的伸出长度，安装耳的中心距与常规小型凸轮安装座的孔位标准匹配，可以直接替换同类型的老旧支撑构件，不需要对设备原有安装面做二次打孔加工，腔体内部的净空尺寸可以容纳直径在腔体宽度范围内的盘形凸轮，适配多数小型间歇传动机构的凸轮安装需求，构件的外侧平面可以直接贴合设备的墙板安装面，不需要额外调整安装角度即可保证凸轮轴的水平度要求。
