工业设备用同轴孔连接支撑支架

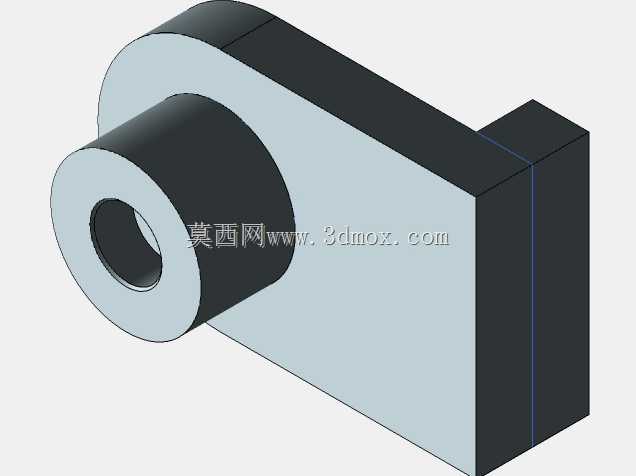

这款支撑支架是工业传动与支撑场景中常用的基础连接构件，主要应用在轻工输送设备、小型动力传输单元、工装夹具定位模组等场景中，承担轴类零件的径向支撑、相邻构件的位置固定以及载荷传递的核心作用，能够在设备运行过程中为穿插在同轴孔内的轴件提供稳定的回转支撑边界，避免轴件受径向载荷出现挠曲变形，同时通过侧边的块状安装基体实现与设备机架、安装面板的刚性连接，将轴系运行产生的径向载荷均匀传导至设备主体结构上，保障整套传动结构的运行稳定性。从功能特性来看，该支架采用一体化成型的结构设计，主体分为同轴筒状支撑段与块状安装段两个功能区域，筒状支撑段的内孔为阶梯式同轴通孔，可适配不同直径的轴件或者配套轴套的安装需求，孔壁与轴件配合面预留了合理的公差余量，既能够保证轴件回转时的同轴度要求，也能避免配合过紧导致的装配卡滞问题；筒段外侧的圆形法兰面可在装配时贴合对应安装面，起到轴向定位的作用，防止支架受轴向窜动力出现位置偏移。块状安装段为规整的长方体结构，表面平整无多余凸起，能够与设备安装面完全贴合，安装时可通过侧边压紧或者端面锁付的方式完成固定，无需额外加工复杂的适配结构，大幅降低现场装配的难度。在设计思路上，这款支架优先考虑了结构刚性与装配便捷性的平衡，筒状支撑段与块状安装段采用大圆角过渡连接，有效降低了构件连接处的应力集中系数，在承受交变径向载荷时不会出现应力断裂的风险；整体结构没有冗余的设计特征，既能够满足支撑强度要求，也尽可能控制了构件自身重量，减少设备整体的无效载荷。从外形尺寸与安装边界来看，筒状支撑段的轴向长度略大于块状安装段的厚度，能够为轴件提供足够的支撑接触长度，避免轴件因支撑跨距不足出现弯曲变形；块状安装段的外轮廓尺寸规整，安装时所需的操作空间较小，可适配安装空间局促的设备内部布局，安装后不会与周边的传动件、管线产生运动干涉，能够兼容多数中小型工业设备的轴系支撑安装需求，在实际使用中可根据具体的载荷工况选择对应材质进行加工，满足不同载荷等级的使用要求。
