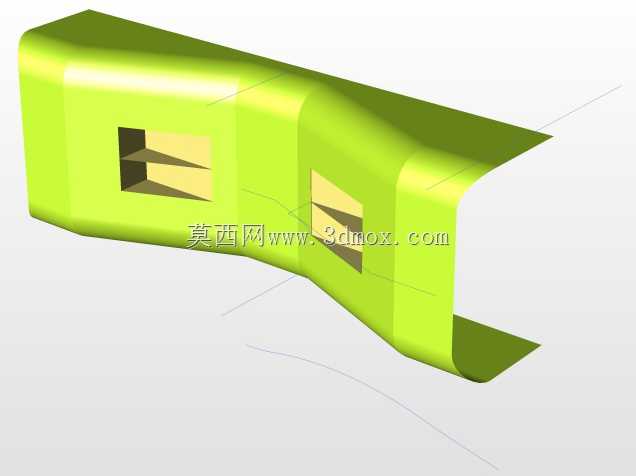

钣金折弯式双孔安装连接固定支架

这款支架属于典型的钣金冲压折弯成型的连接固定构件，主要应用在各类机电设备内部的线束排布、小型功能模块挂载、轻型零部件的定位支撑场景中，也可用于自动化产线的轻型辅件固定、机柜内部的元器件安装托举，或是民用设备的结构连接部位，承担载荷传递、位置限定、部件衔接的核心作用，能够在不占用过多安装空间的前提下，为被支撑件提供稳定的固定基础，避免设备运行过程中部件出现移位、晃动、共振脱落等问题。从功能特性来看，该支架采用一体化钣金折弯工艺成型，整体无额外拼接焊缝，结构整体性强，抗弯折疲劳性能优异，能够承受持续的振动载荷与恒定的静载荷，适配长期运行的工业设备使用需求。支架主体设置两处方形镂空安装位，可通过卡扣、螺栓或是铆接的方式与被固定部件完成连接，镂空结构既能够减轻支架自身重量，降低材料消耗，也可以为安装过程提供定位基准，同时预留出部件的走线空间，避免线束被钣金锐边割损。折弯形成的几字形包覆结构，能够贴合被支撑部件的外轮廓，增大接触面积，降低局部压强，避免固定过程中对被连接件表面造成压损，同时外翻的折边能够提升支架整体的结构刚度，减少受力后的形变余量。在设计思路上，该支架充分考虑了钣金加工的工艺特性，所有折弯转角处均设置了合理的折弯圆角，避免折弯过程中出现应力集中导致的板材开裂，同时所有外露边缘均做了钝化处理，消除锐边毛刺，提升装配过程的操作安全性。安装边界方面，支架的两个安装端面处于相互垂直的空间平面，可实现两个垂直方向的部件衔接，安装孔位的间距经过精准匹配，能够适配对应规格的标准紧固件，整体外形紧凑，折弯后的空间占位小，可在狭窄的设备内部腔体中完成安装，不需要额外预留过大的操作空间，适配紧凑化设计的设备结构需求。支架的板材厚度经过载荷校核，既能够满足额定载荷下的刚度要求，避免受力后出现过大挠度影响固定精度，也不会因为板材过厚造成材料浪费与整体重量增加，兼顾了结构强度与轻量化的设计需求。
