高还原度6C33C功率电子管三维建模作品

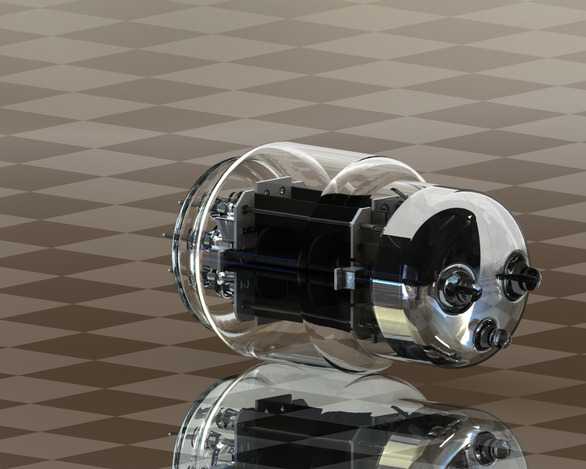

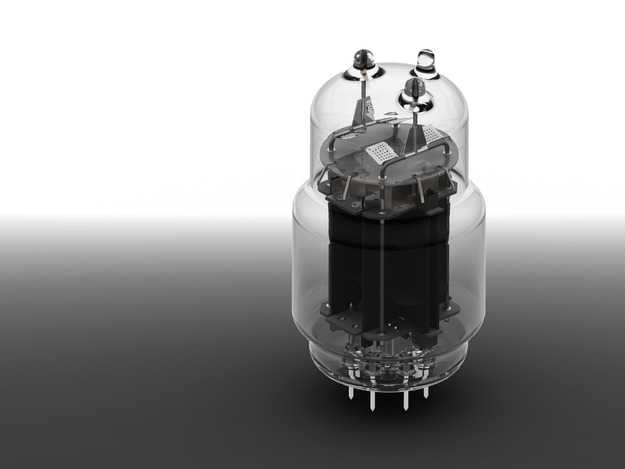

本作品为6C33C/6S33S型功率管的高精度三维建模成果，建模过程中以实物拆解测绘数据为核心依据，严格还原该款功率管的真实比例与结构细节，整体建模流程遵循工业级电子元器件建模规范，兼顾结构准确性与渲染表现力。建模阶段首先梳理功率管的分层结构逻辑，将整体拆分为外部玻璃封装壳体、内部金属支撑框架、核心电极组件、端部金属封接端、引出接线端子五大模块逐一构建：玻璃壳体部分采用曲面放样建模方式，精准复刻玻壳的圆弧过渡、壁厚均匀性特征，同时还原玻壳与金属端盖封接处的细微压合结构，还原实物中镜像结构被压制在玻璃部分的工艺特征；内部金属支撑框架采用钣金类建模逻辑，还原框架的冲压弯折形态、固定卡扣结构、电极定位卡槽细节，确保内部组件的装配关系与实物完全一致；核心电极组件部分逐一构建阴极、阳极、栅极的层叠结构，还原电极间的绝缘支撑件、引线连接结构，精细刻画电极表面的散热纹路、固定焊点细节；端部金属封接端采用旋转切除与阵列结合的建模方式，还原金属端盖的镀铬层质感、接线端子的排布位置、端盖表面的冲压标识区域，所有装配间隙均参照实物公差设置，避免出现结构穿模、比例失真问题。材质与渲染阶段针对不同部件的物理属性调试材质参数：玻璃壳体采用高透光低粗糙度的电介质材质，添加细微的表面划痕、内部微量吸气剂沉积的朦胧质感，还原真空玻壳的真实光学表现；金属部件区分不同材质属性，支撑框架采用哑光镀镍金属材质，添加轻微的使用氧化痕迹，电极部分采用高反光无氧铜与黑镍镀层的组合材质，端部封盖采用亮面镀铬材质，还原不同金属部件的质感差异；渲染场景采用棋盘格反光地面，添加柔和的环境HDR光照，通过反射效果突出玻壳的通透感与金属部件的光泽层次，同时通过景深设置突出功率管主体结构，弱化背景干扰，最终呈现的渲染效果可直观展现该款功率管的内部构造与外观特征，可用于电子元器件教学演示、复古音频设备场景搭建、电子管相关产品宣传素材制作等场景，建模过程中对封接工艺、内部装配结构的精准还原，也可为同类型真空电子器件的建模提供参考依据。
