离心式流体机械用叶轮三维结构设计

该叶轮是离心式流体输送与能量转换设备的核心做功部件，广泛应用于涡轮增压器、离心通风机、工业离心泵、小型燃气轮机等设备中，承担着将机械能转化为流体压力能与动能的核心作用，直接决定整套设备的运行效率、输出压力与工作稳定性。在实际工业场景中，这类叶轮常配套于工业生产的流体输送管线、动力设备的增压单元、暖通系统的送风模块，在高速旋转状态下，通过叶片的曲面导流作用，持续对进入叶轮流道的空气、水、工艺介质等流体施加作用力，完成流体的加压与定向输送，是流体动力类设备中不可或缺的核心功能零件。

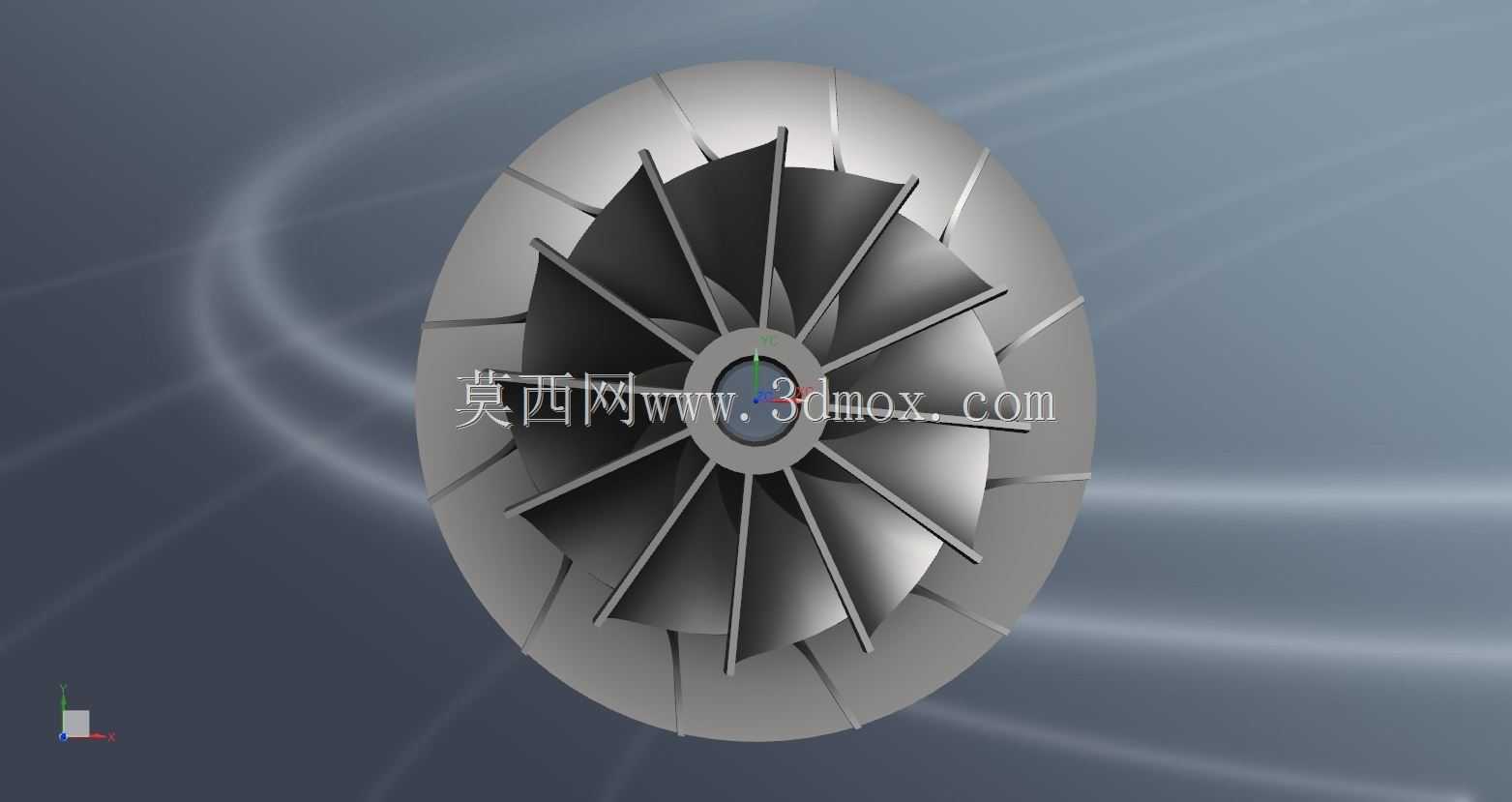

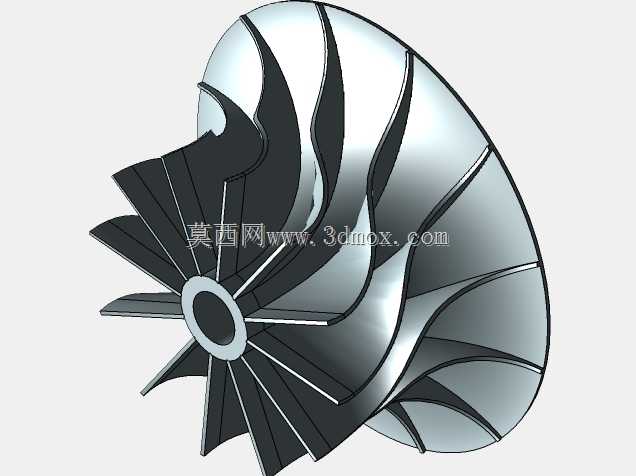

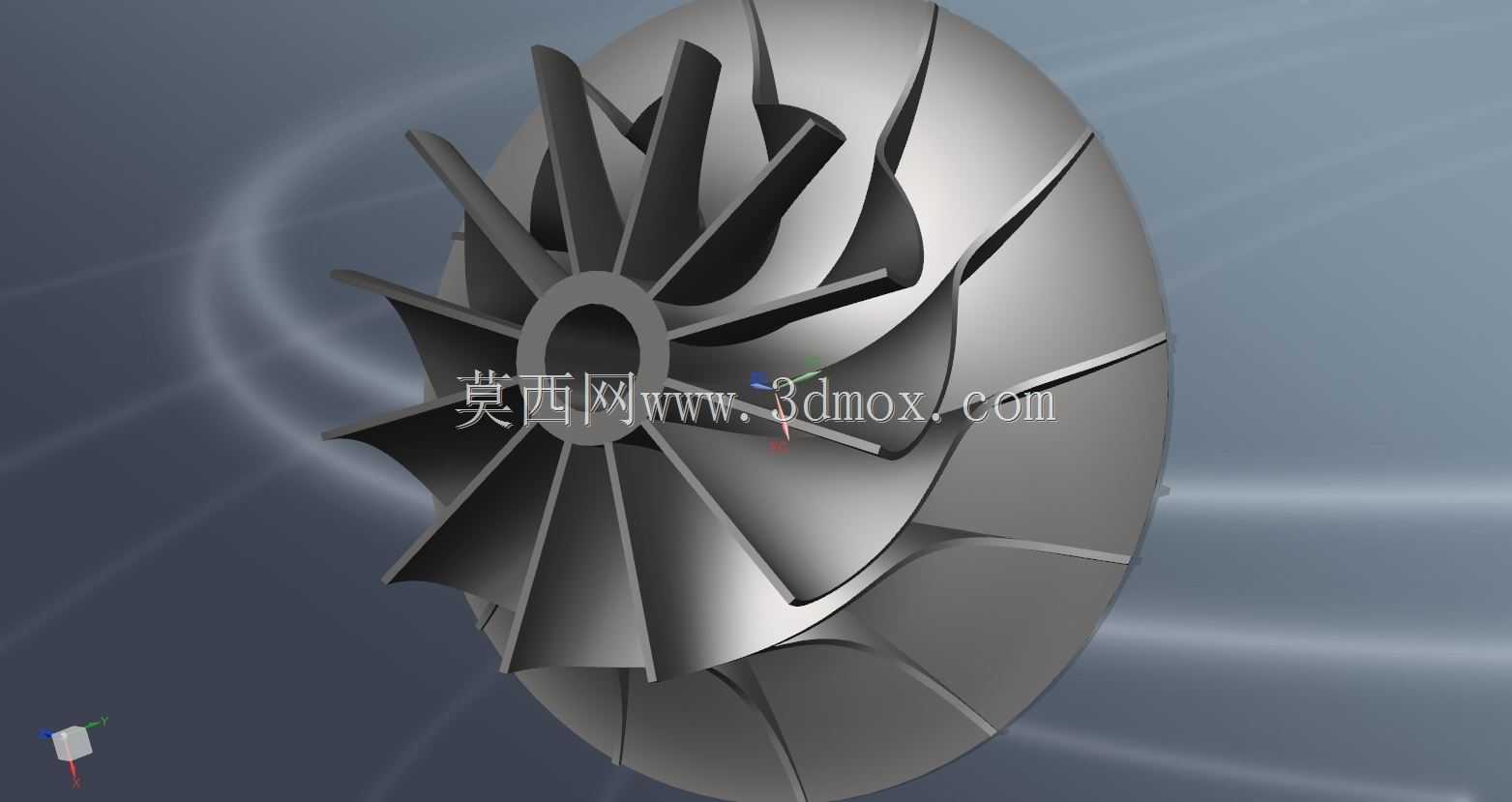

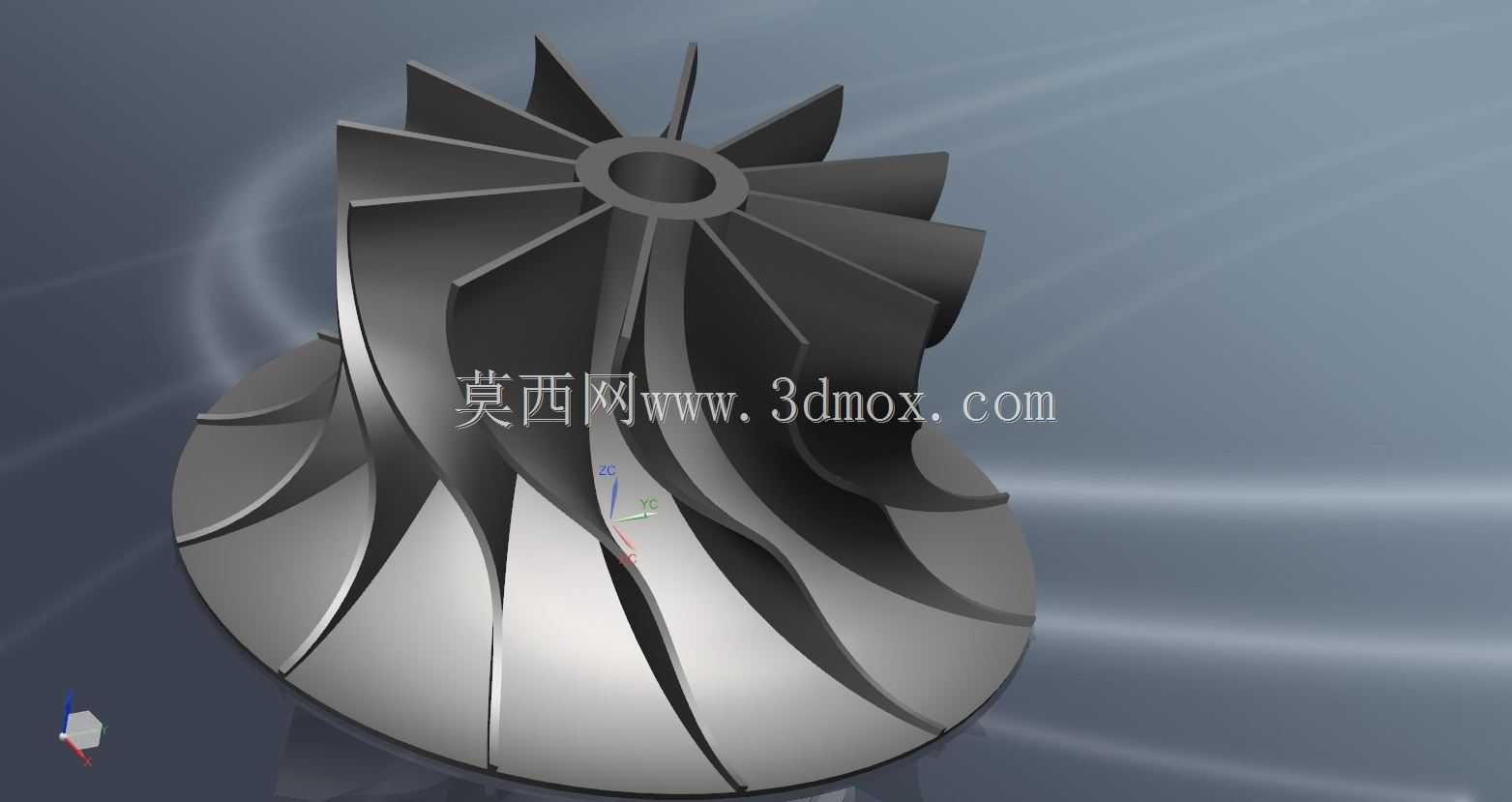

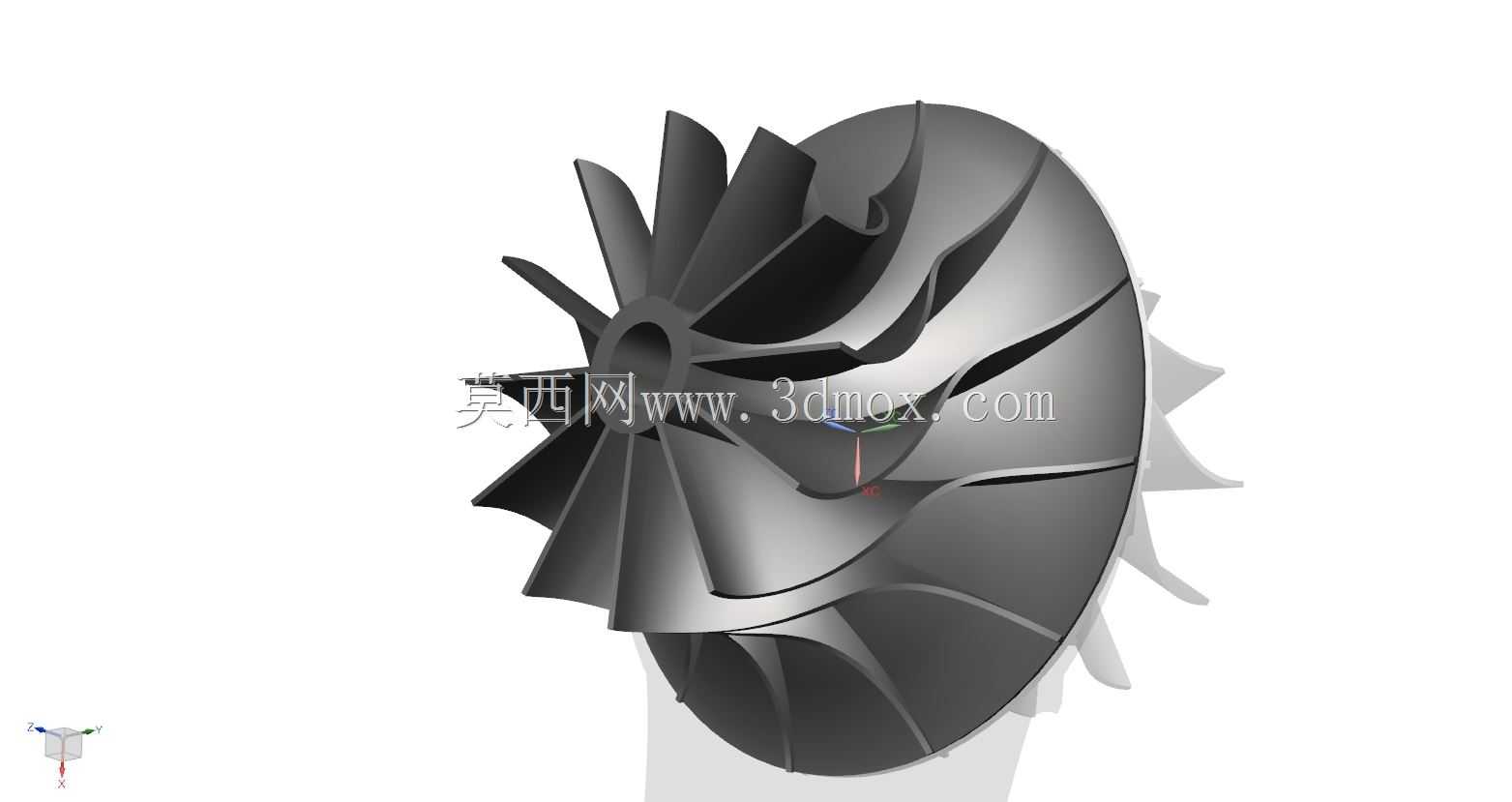

从设计思路来看，该叶轮采用长短叶片间隔排布的结构形式，长叶片从轮盘中心轮毂处延伸至轮盘外圆边缘，短叶片布置于相邻长叶片的流道中段位置，这种结构能够有效改善叶轮流道内的流体流动状态，避免单一长叶片结构在高转速工况下容易出现的流道入口堵塞、叶片出口处流体脱流的问题，大幅降低流道内的涡流损失，提升叶轮的做功效率，同时长短叶片搭配的结构也能均衡叶片在高速旋转时的受力分布，降低叶片根部的应力集中风险，提升叶轮整体的结构强度与运行可靠性。叶轮整体为轮盘与叶片一体化的盘式结构，中心设置带通孔的轮毂结构，用于与设备的动力输出轴进行配合安装，安装时通过轮毂内孔与传动轴的轴段配合实现周向定位与扭矩传递，轮毂端面可配套锁紧结构实现叶轮的轴向固定，确保高速旋转时叶轮不会出现轴向窜动。叶片采用空间扭曲曲面造型，曲面曲率沿流体流动方向平滑过渡，能够精准引导流体从叶轮轴向入口进入后，平稳转向为径向流动，在流动过程中持续获得能量，减少流体在叶片表面的冲击损失。轮盘部分采用等强度的盘型结构，从中心轮毂处向外圆方向厚度平滑过渡，既能够保证整体结构的刚性，承受高速旋转带来的离心载荷，也能尽可能控制叶轮自身重量，降低旋转时的转动惯量，减少动力输入的损耗。

在安装边界层面，该叶轮的轴向安装尺寸以轮毂的轴向长度为基准，径向安装边界为叶轮的最大外圆直径，安装时需要保证叶轮流道与设备壳体的蜗壳流道精准对中，叶轮外圆与壳体之间预留均匀的配合间隙，避免旋转过程中出现刮蹭，同时要保证中心安装孔与传动轴的同轴度符合装配要求，降低高速旋转时的振动量，确保设备运行平稳。这类叶轮的曲面设计需要兼顾流体动力学性能与结构力学性能，叶片的进出口角度、叶型厚度分布、长短叶片的长度比例都经过匹配设计，能够适配中等转速、中等压力比的工况需求，在保证做功效率的同时，具备足够的结构强度应对长期高速旋转的载荷，满足工业场景下长期连续运行的使用要求。
