多叶片曲面螺旋推进叶轮结构设计

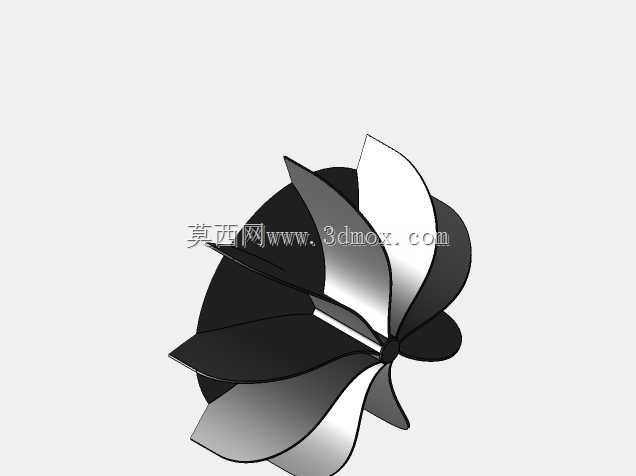

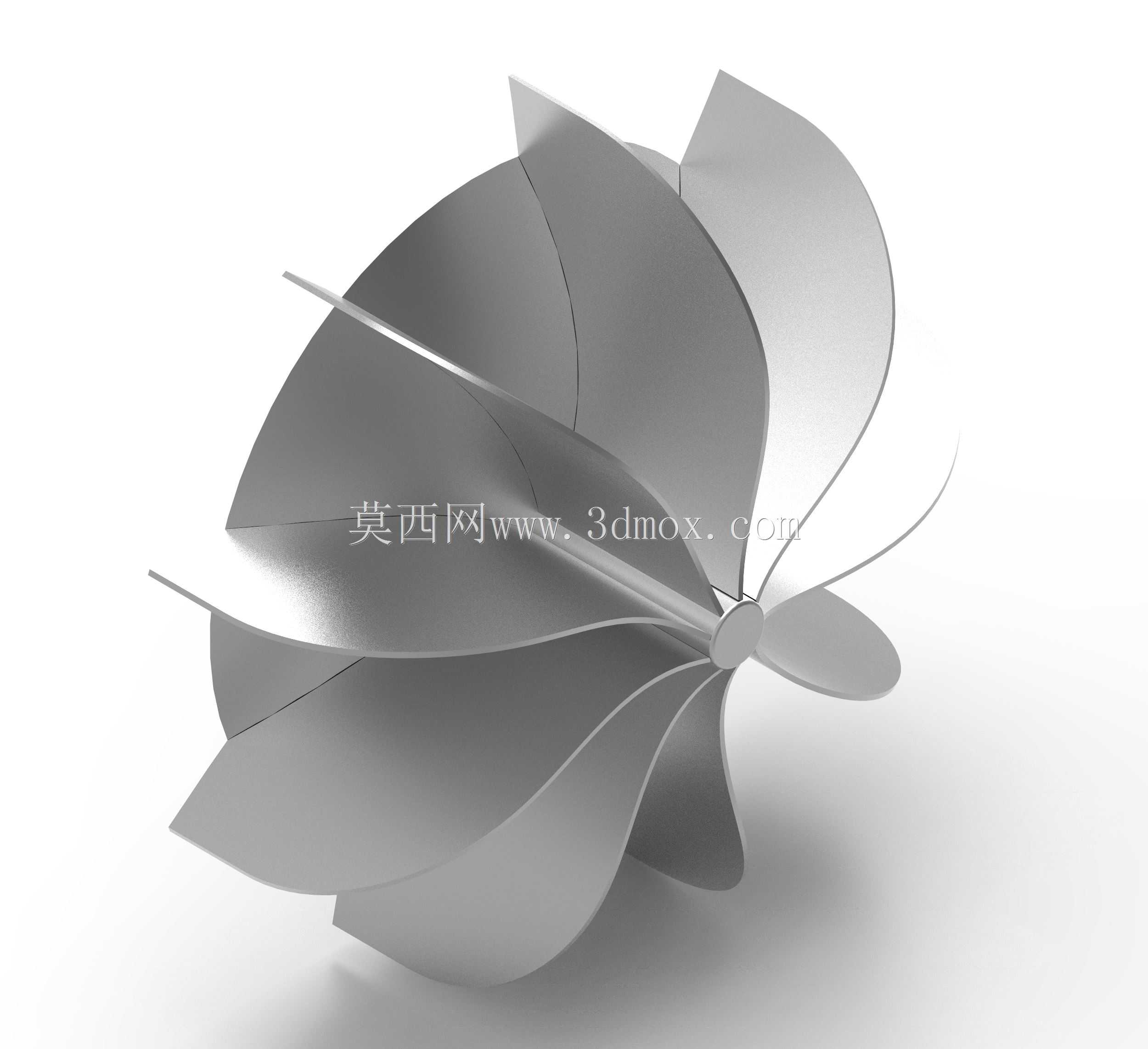

该螺旋推进叶轮主要应用于流体输送与动力推进场景，覆盖小型船舶舷内推进、工业管道流体增压、轴流风机送风、搅拌设备流体混匀等多个工业领域，是将旋转轴的机械能转化为流体动能的核心功能部件。在船舶航行场景中，该部件安装于船体尾部水下区域，通过高速旋转推动水体向后喷射，利用反作用力驱动船体前进，曲面叶片的弧度设计可有效降低水流紊流带来的能量损耗，提升推进效率同时降低航行过程中的水动噪音；在工业流体输送场景中，该叶轮可装配于轴流泵内部，针对大流量低扬程的液体输送需求，通过叶片的曲面导流作用平稳推送流体，适配水处理厂水循环、农田排灌、化工流体大流量输送等工况；在通风送风场景中，该结构可作为轴流风机的核心风轮，通过叶片旋转切割空气形成定向气流，适配厂房通风、设备散热、隧道排风等送风需求。该叶轮采用多叶片大曲面弧度设计，叶片沿轮毂周向均匀分布，每片叶片从根部到叶梢呈现连续平滑的变曲率曲面形态，叶片根部与轮毂做一体化圆弧过渡连接，可有效降低旋转过程中的应力集中，避免长期交变载荷下出现根部断裂的问题；叶片前缘做薄化切边处理，可降低切入流体时的冲击阻力，叶梢做圆弧收边处理，减少叶梢涡流带来的能量损耗，整体曲面经过流体力学优化，在相同转速下可获得更高的流体推力，同时降低旋转过程中的振动幅度。设计过程中首先根据目标工况的额定推力、额定转速、流体介质密度参数，通过流体力学计算确定叶片的数量、整体直径、盘面比核心参数，再通过曲面建模逐段拟合叶片的翼型截面，从轮毂根部到叶梢依次调整每个截面的安装角与弦长，保证叶片从根部到叶梢的做功能力均匀匹配，避免局部载荷过大；建模完成后对叶片与轮毂的连接区域做圆角过渡优化，通过结构力学仿真校核不同转速下的应力分布，调整局部壁厚保证结构强度满足长期运行需求。该叶轮的安装基准为中心轮毂的内孔，内孔可根据配套传动轴的尺寸做对应公差匹配，设置键槽结构实现与传动轴的周向固定，传递旋转扭矩；安装时需保证叶轮端面与传动轴轴线的垂直度，避免旋转过程中出现偏摆带来的振动与动平衡问题，叶轮的整体外径需匹配安装腔体的内壁尺寸，叶梢与腔体内壁保留均匀的间隙，既避免旋转过程中出现刮擦，又减少间隙泄漏带来的效率损失；轮毂的轴向长度根据配套轴承的安装位置确定，保证轴向定位可靠，可承受旋转过程中产生的轴向推力载荷。
