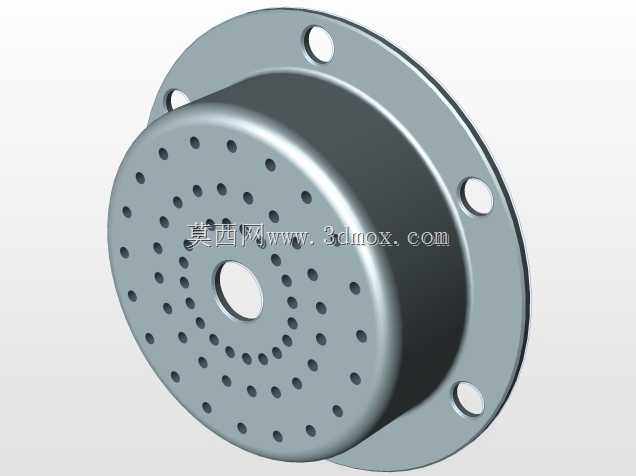

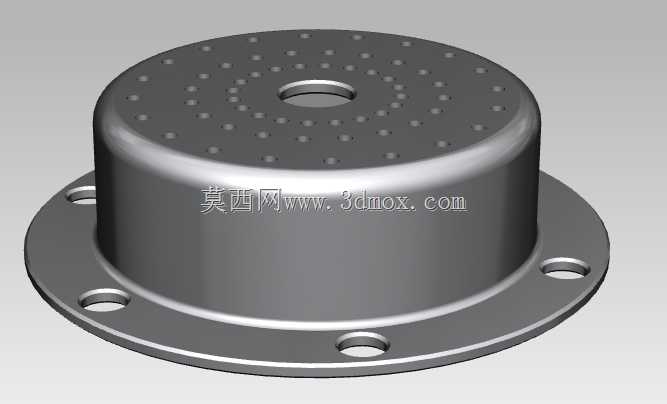

带法兰安装边多孔钢制冲压端盖结构

该钢制钣金构件是一类应用广泛的承压端接部件，常见于小型压力容器、气动消声装置、流体管路末端封堵、小型电机端罩以及工业通风系统的出气端组件中，在轻工机械、小型化工配套设备、家用暖通设备、通用动力设备领域都有大量适配场景。从实际用途来看，这类带法兰边的筒形端盖一方面可以实现腔体端部的封闭防护，避免腔体内部结构直接暴露在外界环境中，阻挡粉尘、水汽、飞溅杂物进入设备内部，另一方面端面密布的小孔可以实现气流的均匀导通，在消声场景下能够打散高速气流、降低气流脉动产生的噪声，在排气场景下可以实现均匀布气，避免局部气流流速过高带来的冲击问题。从功能特性上看，该构件采用钢材作为加工基材，具备较好的结构强度与抗形变能力，能够承受一定的腔体内部压力与外部安装载荷，钢制基材的焊接适配性好，可根据实际装配需求与对接筒体进行焊接固连，也可通过法兰边的安装孔实现螺栓快装，兼顾连接可靠性与拆装便利性。从设计思路来看，整体采用拉延成型的筒形主体结构，加工工艺适配常规钣金冲压流程，无需复杂的机加工工序即可完成主体成型，生产效率高、批次一致性好；底部外翻的法兰边做了等宽设计，安装孔沿法兰圆周均匀分布，能够保证安装时的受力均匀，避免局部应力集中导致的安装变形；顶面的小孔采用多圈环形阵列排布，中心预留大尺寸通孔可用于穿装转轴、管路或者固定核心功能元件，小孔的孔径、孔距经过匹配设计，既保证足够的通流面积，又不会过度削弱端面的结构强度，同时圆弧过渡的筒壁与法兰连接位置能够有效分散应力，避免冲压成型过程中出现开裂问题，也能降低长期受载后的疲劳损伤风险。从安装边界来看，法兰边的外径大于筒身主体直径，安装时法兰端面可贴合对接基座的安装面，配合密封垫片即可实现端面密封，法兰上的安装孔为等直径圆孔，适配常规规格的螺栓紧固件，筒身的轴向高度可根据内部腔体的容纳需求做适配调整，安装后整体突出基座的高度可控，不会占用过多的外部安装空间，顶面的多孔区域完全覆盖筒身的内部通径范围，能够保证气流均匀通过整个端面区域，不会出现局部通流盲区。
