雅马哈R1RN04摩托车上联板顶轭设计

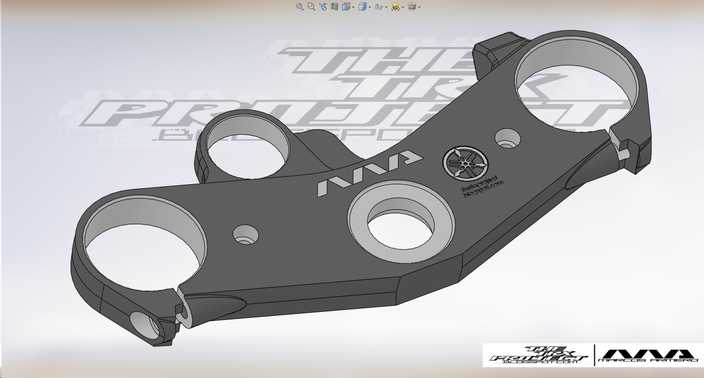

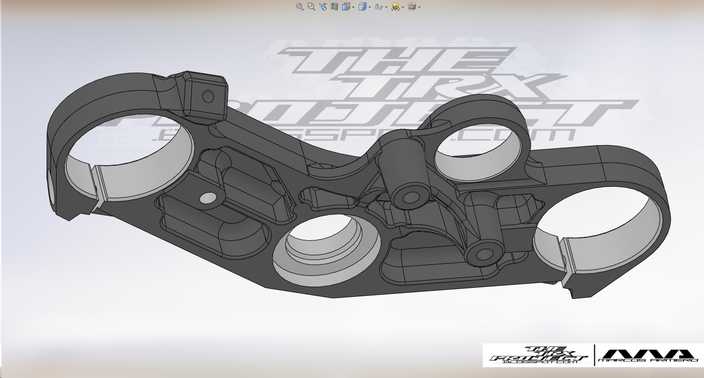

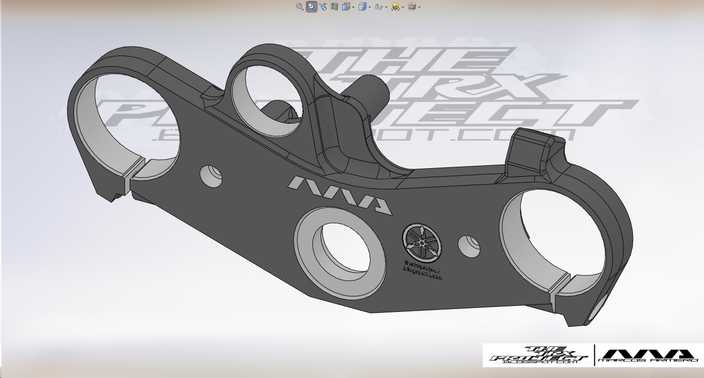

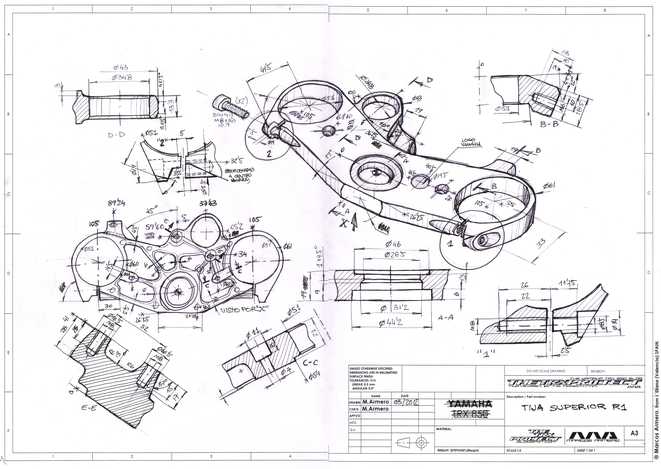

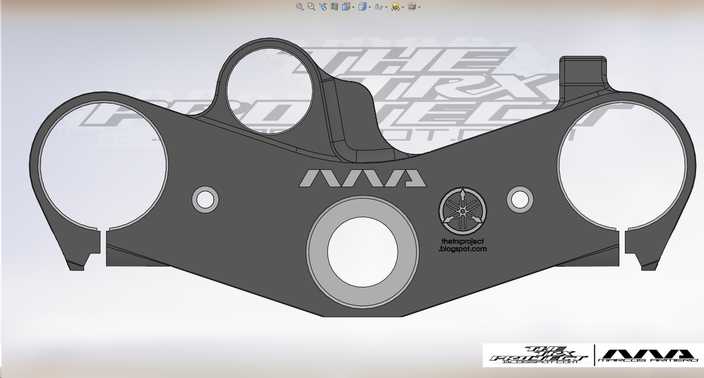

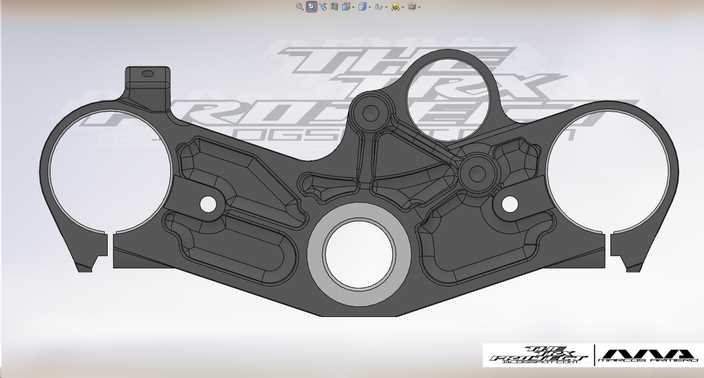

本作品为雅马哈R1RN04车型的转向顶轭，也就是摩托车上联板的三维建模作品，建模过程依托三维参数化设计软件完成，全程遵循机车转向部件的实际装配逻辑与尺寸规范开展设计。建模初期先梳理顶轭的功能定位，该部件作为摩托车转向系统的核心连接构件，需要同时承接左右前减震筒、方向把安装座、上联板固定点位的多重装配需求，因此建模时先以基准平面搭建核心定位框架，确定两个大尺寸减震安装孔的中心距、安装轴线的平行度公差基准，再逐步延伸出整体的异形轮廓结构。建模过程中采用实体建模与曲面建模结合的方式，针对顶轭主体的承力结构部分使用实体拉伸、切除、倒角命令完成基础形态构建，保证主体结构的力学合理性；针对表面的品牌标识区域、异形过渡曲面则使用曲面剪裁、缝合、加厚命令完成细节处理，还原部件的真实外观质感。材质渲染阶段，为主体结构赋予高强度铝合金的哑光金属材质，还原量产部件经阳极氧化处理后的深灰哑光质感，表面的品牌LOGO区域做局部高光处理，安装孔的内壁做金属切削后的亮面金属质感区分，不同功能区域的材质层次清晰，可直观区分承力面、安装面、装饰面的不同属性。结构设计上充分考虑实际使用的装配需求，两个大直径减震夹持孔设计有开口锁紧结构，配套的锁紧螺丝孔位做了沉台处理，保证锁紧螺栓安装后不会突出部件表面；方向把安装定位孔、仪表安装固定孔的位置严格参照原车的人机工程数据设定，孔位边缘做了应力释放倒角，避免长期受力出现应力集中开裂的问题；部件的各个过渡转角都做了不等半径的圆角处理，既符合金属锻造部件的工艺特性，也能优化部件的受力分布，降低骑行过程中交变载荷带来的结构损伤风险。整体模型的装配间隙、孔位公差都参照机车零部件的加工标准设定，既可以作为外观改装设计的参考基底，也可用于结构原理演示、机车维修教学的可视化素材，完整还原了该款性能摩托顶轭部件的结构特征与设计细节。
