木工数控机用ISO30ER32主轴刀柄

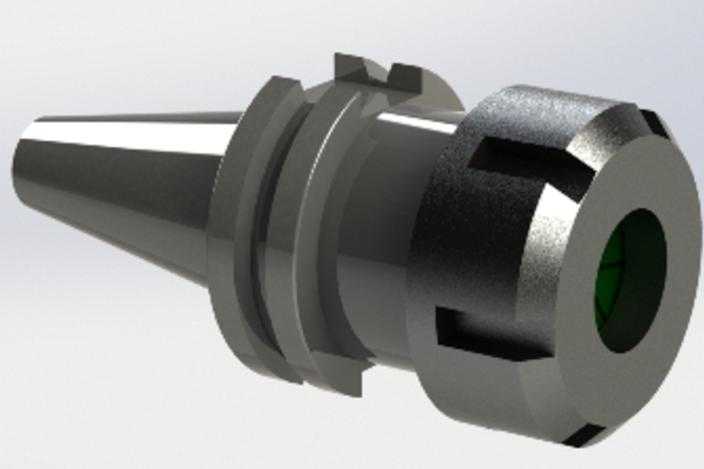

本模型为适配木工数控机床的ISO30规格ER32型主轴刀柄，整体采用三维参数化建模方式完成，建模过程严格遵循ISO30锥柄的标准尺寸规范，保证锥面的锥度、长度、定位基准面的形位公差与实际工业产品一致，可直接用于装配干涉校验、加工工艺模拟等场景。模型结构分为锥柄定位段、法兰连接段、螺母锁紧段、夹头安装腔四个核心部分，锥柄段做了光滑过渡处理，还原了实际刀柄与主轴锥孔配合的贴合面形态，法兰段还原了主轴拉钉的安装定位结构、驱动键槽的对称布局，保证刀柄与主轴的扭矩传递结构完整呈现；锁紧螺母段还原了ER螺母的防滑槽、端面锁紧面的细节，夹头安装腔内部还原了ER32夹头的锥面配合结构，可直观展示夹头装入后与刀柄的配合关系。材质渲染上，整体采用硬质合金加表面发黑处理的金属材质效果，锥柄部分做了高光金属质感处理，还原磨削加工后的光滑表面特性，法兰与螺母部分做了细微的磨砂金属质感，区分不同加工工序的表面处理差异，螺母的防滑槽处做了阴影加深处理，突出结构的立体感，内部夹头安装腔做了深色半透明效果，可清晰观察内部的腔体结构。设计思路上，针对木工数控机床高速切削的使用场景，建模时重点优化了刀柄的动平衡相关结构呈现，法兰处的平衡槽、各段的同轴度结构都做了精准还原，没有做多余的装饰性结构，完全还原工业级刀柄的实用化设计特征，各部件之间的装配关系清晰，可拆分展示锥柄、锁紧螺母、内部腔体的独立结构，方便使用者理解ER刀柄的工作原理与装配逻辑，模型的细节处理兼顾了外观还原度与结构准确性，既可以作为教学演示的三维素材，也可以作为机床附件选型、工装设计的参考模型。
