叉型轴座式移位支撑构件

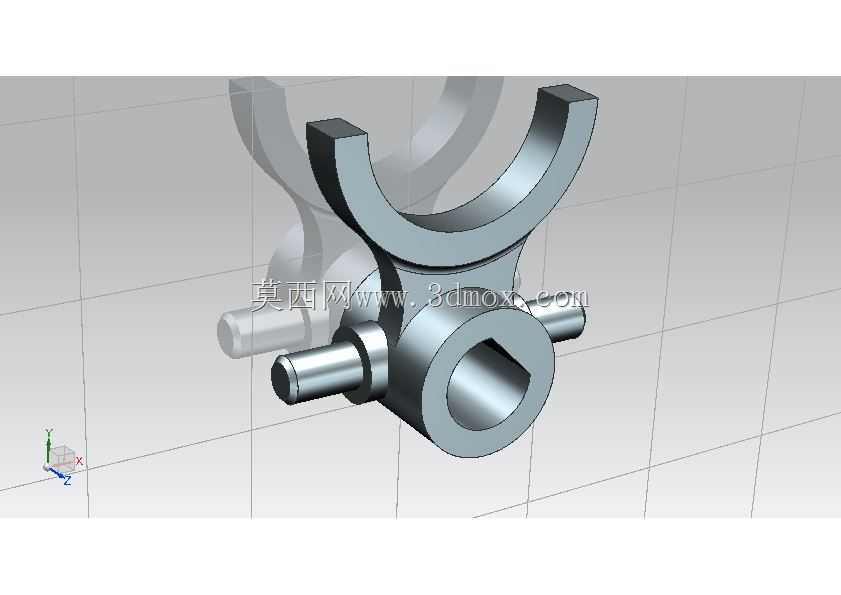

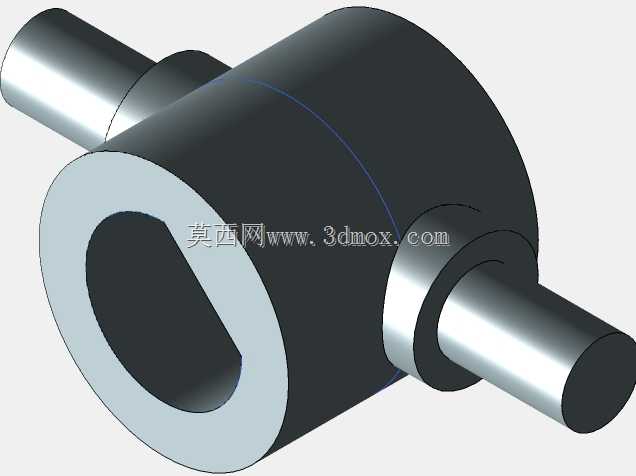

该移位支撑构件主要应用于轻工自动化输送线、小型工装变位机构以及精密检测设备的工位调整场景中，核心作用是在设备运行过程中完成对配套杆件的承托、限位与轴向移位导向，保障配套执行部件能够按照预设轨迹完成位置切换，避免传动过程中出现杆件偏移、卡滞的问题，在小型包装设备的料道换位、电子组装线的夹具移位工位中，这类构件能够替代复杂的多零件拼接支撑结构，大幅降低工位调整机构的装配复杂度。从功能特性来看，构件上部采用开口半圆弧叉型结构，能够快速卡入配套的圆柱杆件，无需对杆件进行端部拆卸即可完成装配，下部的带孔轴座采用内孔带定位切面的设计，能够与驱动转轴实现周向固定，传递转动力矩的同时避免轴孔配合出现打滑空转，两侧伸出的同轴短轴可嵌入设备机架的对应安装槽内，作为构件摆动的回转支点，整体结构将支撑、传动、回转三类功能集成在单一零件上，有效减少了机构的零件总数。在设计思路上，该构件优先考虑了装配便捷性与受力均衡性，上部叉型的圆弧半径与配套杆件直径采用间隙配合公差，既保证杆件能够在叉口内顺畅滑动移位，又控制径向晃动量在合理范围内，下部轴座的内孔切面位置经过受力校核，能够承受驱动转轴传递的额定扭矩，两侧短轴的同轴度公差控制在较高精度等级，避免构件摆动时出现卡涩，叉体与轴座的连接部位采用圆弧过渡结构，有效分散应力集中点，提升零件的长期使用寿命。从安装边界来看，构件整体为对称式结构，两侧短轴的外端面间距为安装时的横向占用尺寸，叉型顶部到轴座内孔中心的高度为垂向安装空间要求，安装时仅需将两侧短轴卡入机架的对应U型槽内，再将驱动转轴穿入下部轴座并通过切面完成周向定位，即可完成构件的装配，无需额外设计复杂的压盖、紧固件等辅助固定结构，上部叉口的开口宽度适配对应直径的杆件，安装时无需调整其他部件位置即可快速完成杆件的卡入，大幅缩短设备的装配与后期维护耗时。
