带六角结构的油路连接阀件

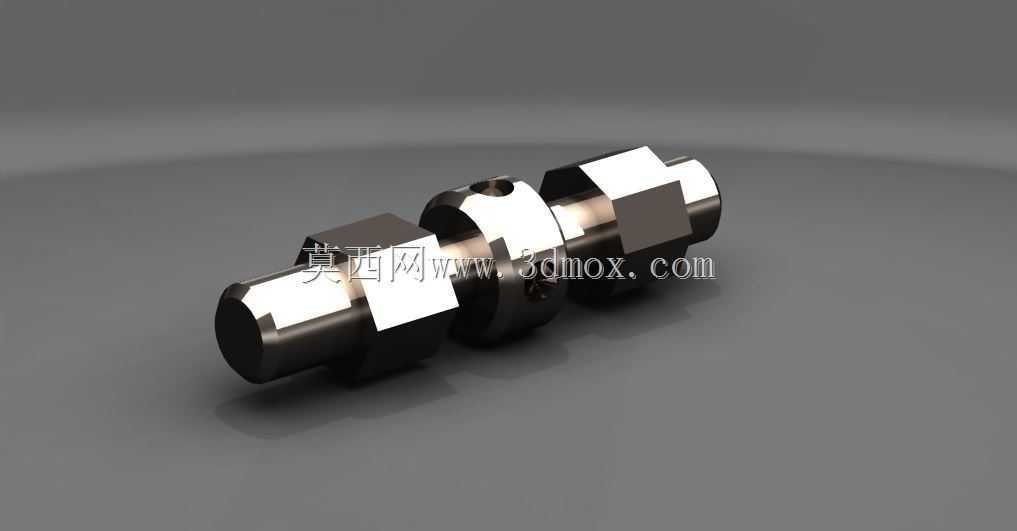

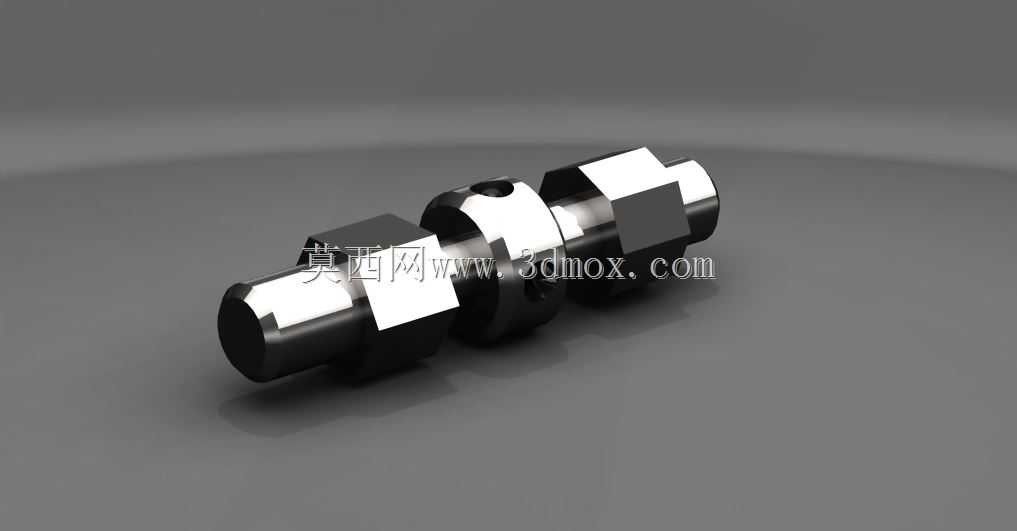

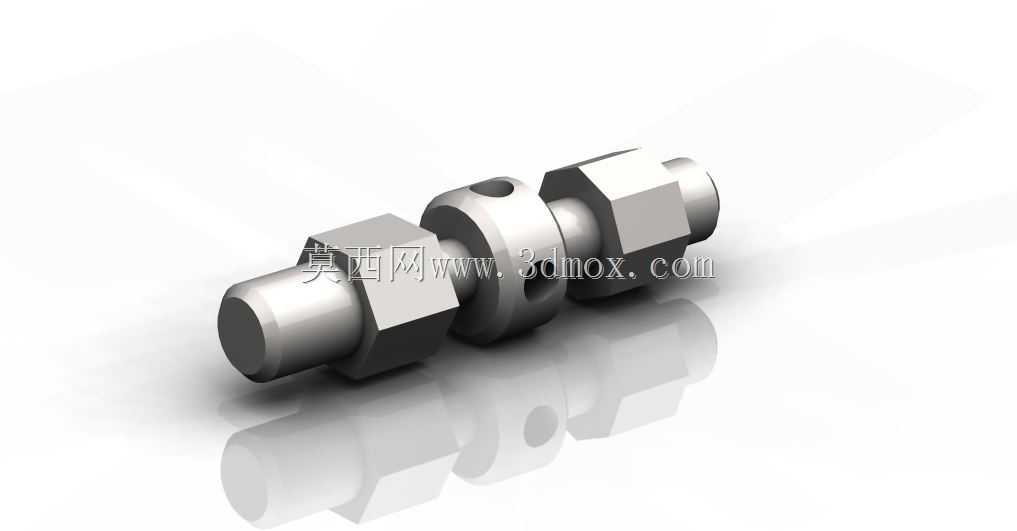

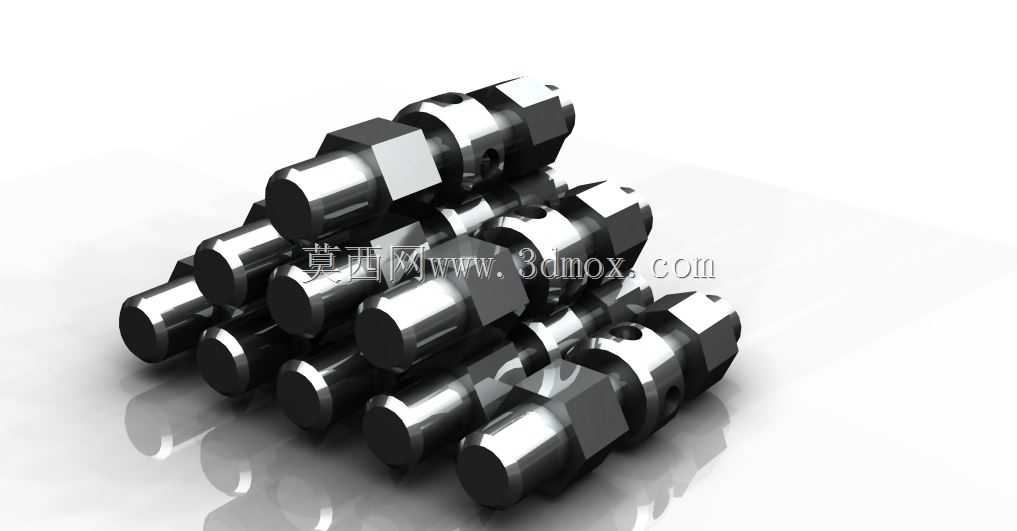

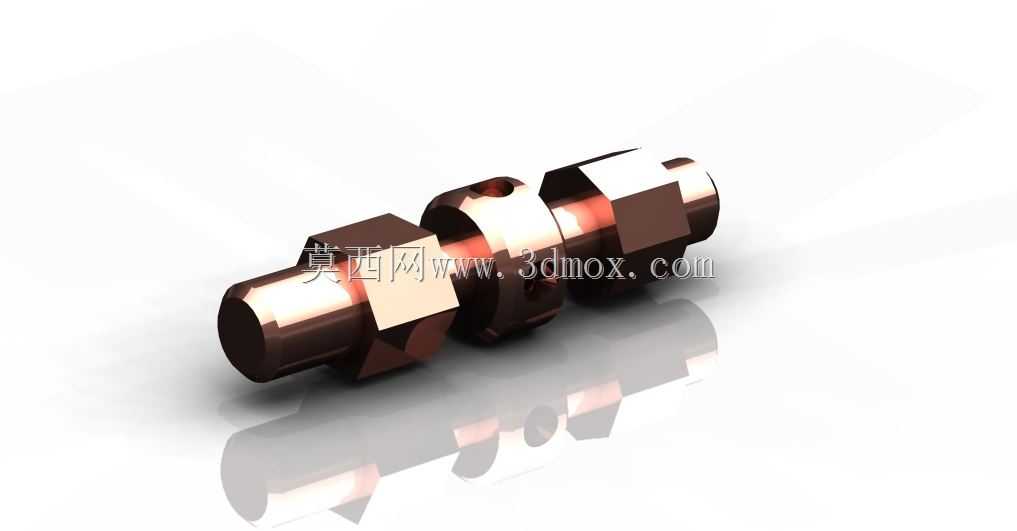

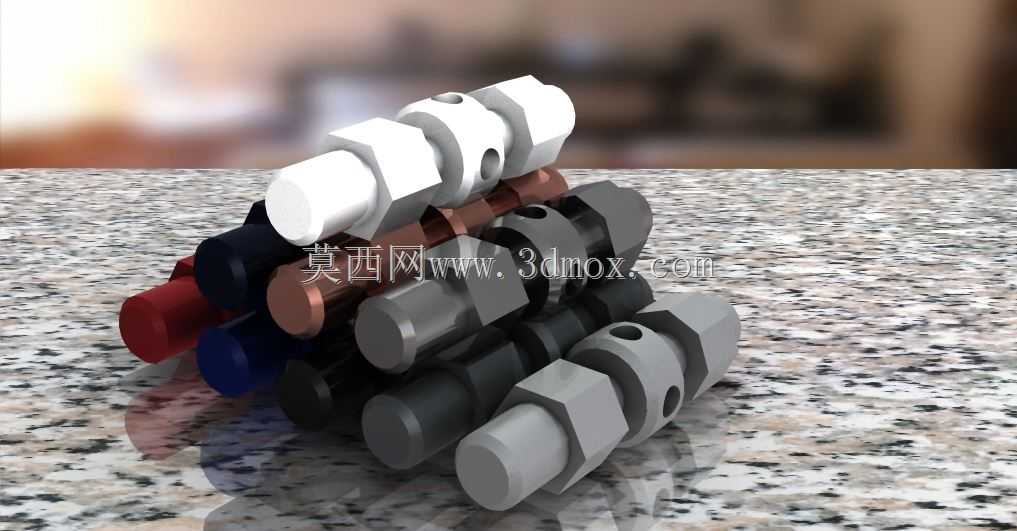

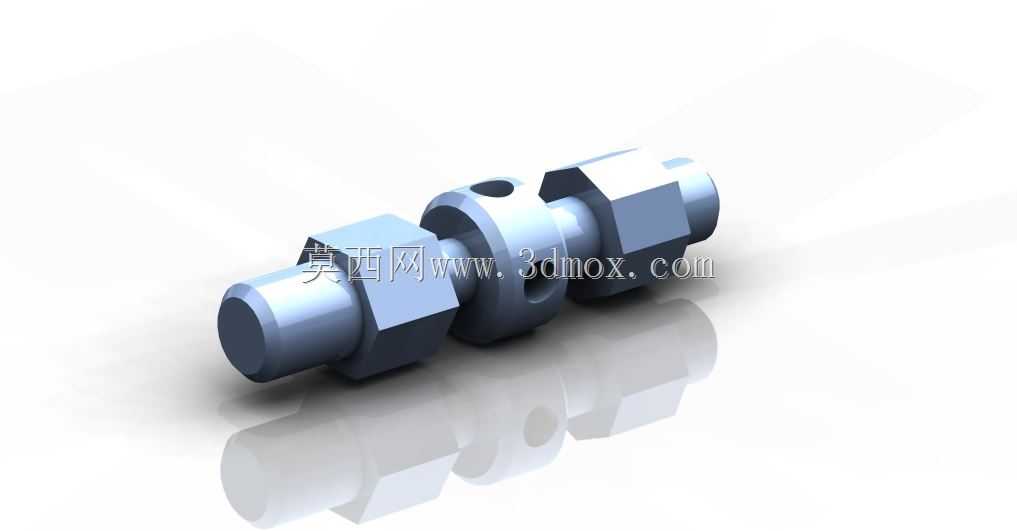

这款带六角结构的油路连接阀件，主要应用于小型液压回路、润滑系统的管路衔接场景，常见于小型机床润滑单元、轻工设备液压支路、实验台流体管路等对安装空间有紧凑要求的布设环境中，承担着管路通断衔接、流体流向引导、节点密封承压的核心作用，能够在低压流体输送场景下稳定完成油路、气路的节点对接，避免管路衔接处出现渗漏、松脱的问题。从功能特性来看，该阀件两端设置外伸圆柱插接段，可直接对接对应内径的软管或硬管端口，中部两处对称的六角结构是专门为安装作业设计的受力位，使用普通开口扳手即可卡紧完成拧装操作，无需定制专用工装，大幅降低现场安装的操作门槛；六角结构之间的环形带孔段，是阀件的流体调节腔，侧壁开设的径向小孔可实现支路分流或者压力泄放的功能，能够根据实际管路需求完成单路进、多路出的流体分配，适配不同的回路布设要求。在设计思路上，这款零件采用回转体加切削平面的组合构型，整体以同轴回转结构为主体，仅在受力装夹位置加工出六角平面，既保证了零件整体的同轴度，让流体在内部流道通行时阻力更小，也兼顾了安装时的扳手受力需求，避免全圆柱结构无法施加拧紧力矩的问题；流道内部采用等径过渡设计，没有突兀的变径台阶，减少流体经过时的紊流和压力损失，同时也降低了流道内部的加工难度，普通车削设备即可完成主体加工，六角结构可通过铣削或者冷镦工艺成型，适合小批量加工或者新手练习建模加工使用。从安装边界来看，零件整体轴向长度较短，两端插接段的直径统一，中部六角结构的对边尺寸略大于插接段直径，安装时仅需预留出扳手转动的操作空间即可，不需要额外的较大安装空位，能够适配排布密集的管路集群；径向的分流孔开设在环形段的居中位置，外接支路时不会和两端的主路管路产生空间干涉，整体结构紧凑，没有多余的外伸结构，在狭小的设备内腔中也能完成布设，不会和周边的其他零部件产生磕碰干涉。零件表面做了金属质感的光洁处理，既能够提升零件本身的防锈能力，也方便日常运维时检查表面是否存在渗漏、裂纹等损耗问题，长期在带油的工作环境中也不会轻易出现锈蚀卡滞的情况，后期拆卸维护时也能轻松拧下，不会因为锈蚀和管路粘连在一起。
