车床用盘式轴类工件车削装夹夹具

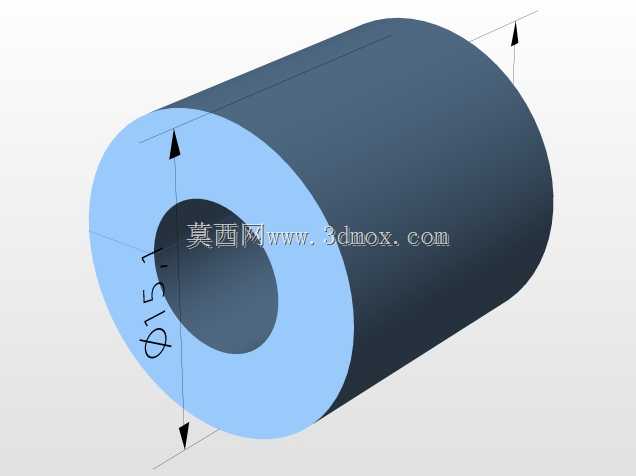

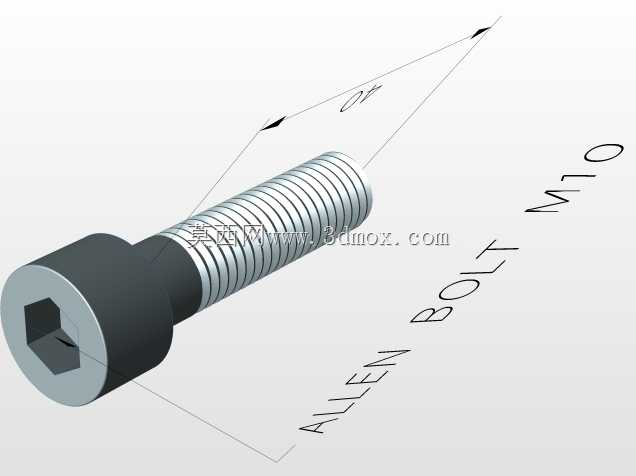

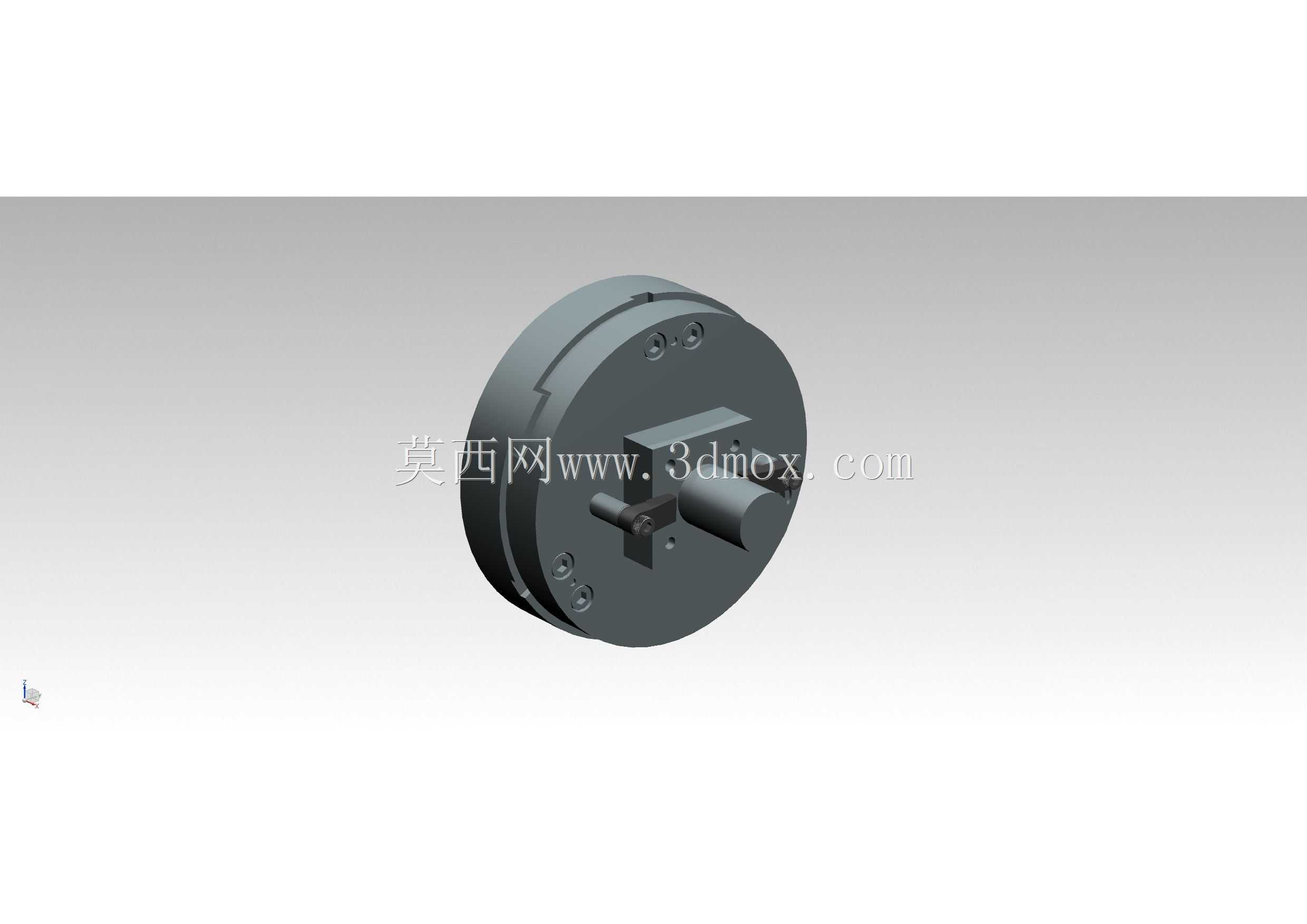

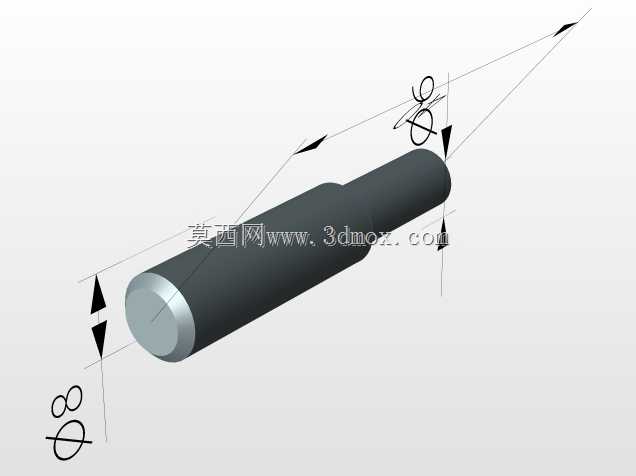

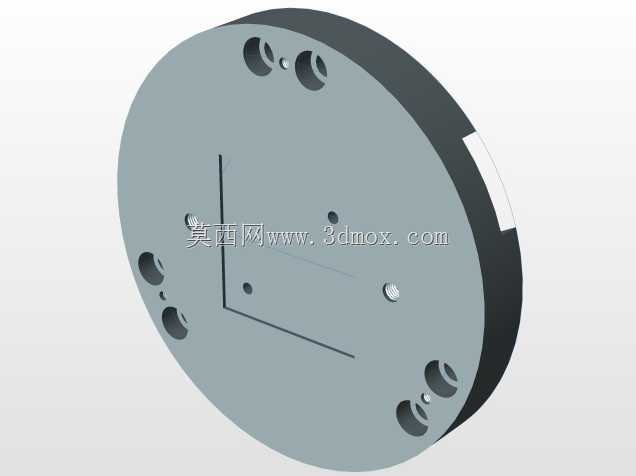

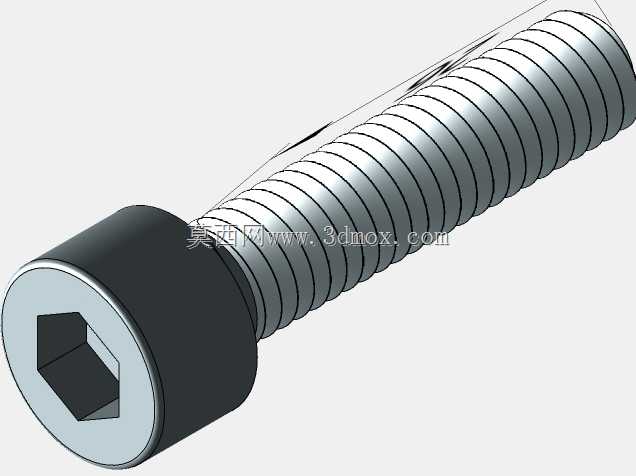

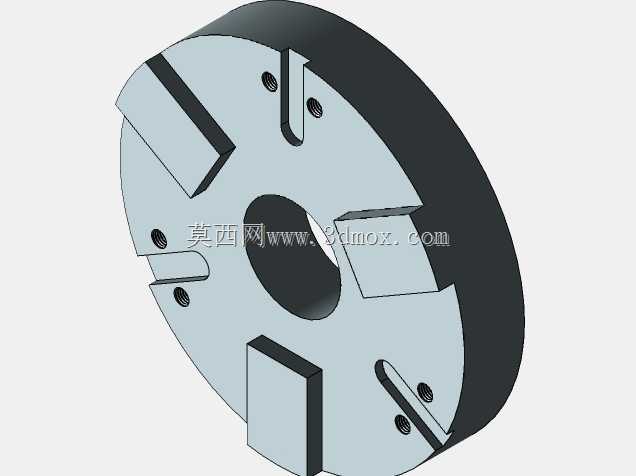

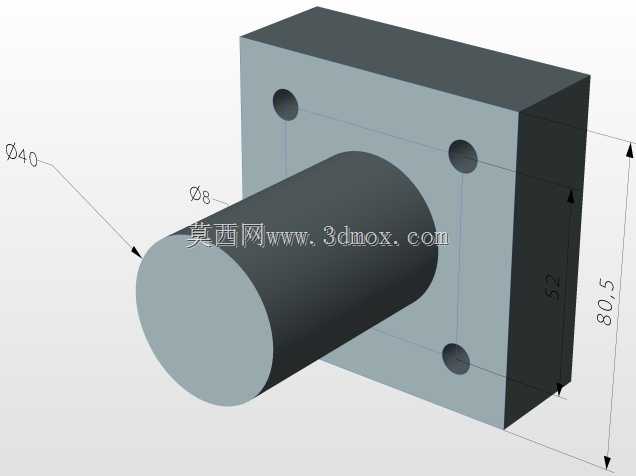

这款盘式车削夹具主要应用于普通卧式车床、数控车床的轴类零件外圆、端面、台阶位切削加工场景，是车床加工环节中保障工件装夹精度、提升加工效率的核心工装部件，适配多数中小型车床的主轴安装接口，可替代传统三爪卡盘完成异形轴、带偏心结构轴类工件的稳定装夹，解决常规卡盘装夹异形轴时定位偏差、夹持力不均导致的加工振纹、尺寸超差问题。从实际加工用途来看，该夹具直接安装在车床主轴端面上，工作时随主轴同步回转，通过本体上的定位销、压紧块完成待加工轴件的径向与轴向定位，压紧结构采用对称布局设计，可在高速回转过程中保持夹持力均衡，避免工件受离心力影响出现偏移，适配直径范围在20mm至80mm之间的轴类工件加工，夹具整体外径控制在220mm以内，轴向安装厚度为75mm，安装时通过法兰端面的六个均布螺栓孔与车床主轴法兰对接，安装边界可适配主轴端法兰直径180mm以内的常规车床型号，无需对车床主轴进行额外改造即可完成装配。从设计思路层面，该夹具采用一体化盘式基体结构，基体选用45号钢调质处理，保障回转过程中的结构刚性与抗形变能力，定位基准面经过精磨处理，平面度公差控制在0.01mm以内，保证工件装夹后的同轴度精度；压紧组件采用可调节式压块设计，可根据待加工轴件的夹持位尺寸调整压块行程，无需更换压块即可适配一定尺寸范围内的工件，压块与工件接触的位置镶嵌有铜质垫片，避免夹持过程中划伤工件已加工表面；夹具本体上开设有减重槽，在保障结构强度的前提下降低整体自重，减少主轴回转时的动不平衡量，夹具做了整体动平衡校正，可适配最高1500r/min的车削转速，满足常规钢件、铝件的高速车削加工需求。在实际生产场景中，这类专用车削夹具多用于批量轴类零件的加工工序，相比通用卡盘可减少工件装夹找正的时间，单工件装夹耗时可缩短60%以上，同时装夹重复定位精度可控制在0.02mm以内，有效保障批量加工工件的尺寸一致性，降低加工废品率；夹具的压紧结构采用内六角螺栓锁紧，操作空间充足，操作人员可快速完成工件的装夹与拆卸，适配流水线式的批量加工生产节奏，同时夹具上预留有切屑排出通道，可避免车削过程中铁屑堆积在定位面内影响装夹精度，日常维护仅需定期清理定位面、对锁紧螺栓涂抹润滑脂即可，长期使用的维护成本极低。
