低水平皮带输送设备三维设计模型

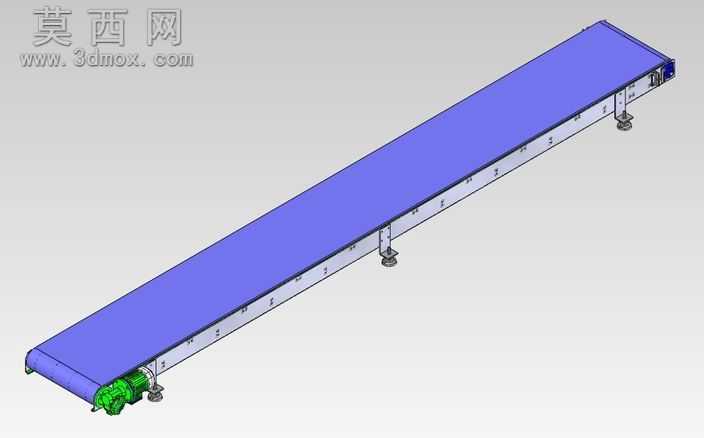

本模型为低水平皮带输送设备，采用三维建模软件完成全参数化设计，整体结构经过严谨的装配干涉校验，各部件配合关系清晰合理，可直接用于生产参考或方案演示。模型主体机架采用铝型材与不锈钢板材搭配设计，兼顾结构轻量化与耐腐蚀性能，适配车间内低质量对象的长距离水平输送场景，可对接各类生产线的进出料工位。输送面采用蓝色哑光皮带材质，在建模过程中还原了皮带的张紧调节结构，机架两端设置驱动辊与从动辊，驱动端集成绿色减速电机组件，通过螺栓与机架侧板刚性连接，传动路径设计简洁，动力传递损耗低。机架底部配置可调节支撑脚，能够根据现场地面平整度调整设备整体水平度，支撑脚与机架采用螺纹连接结构，调节行程满足常规车间安装需求，无需额外制作安装基座。建模过程中对所有钣金件做了折弯工艺还原，铝型材机架的连接角件、螺栓螺母等标准件均按实际规格建模，未做简化省略，能够清晰展示设备的装配逻辑。设备整体呈长条形低平布局，无突出的高耸结构，适合在空间高度受限的车间环境内布置，可输送轻质工件、包装件、小型零部件等低重量物料，运行过程平稳无明显抖动。模型渲染阶段对金属部件做了拉丝不锈钢与喷塑铝型材的材质区分，电机部分还原了铸铁外壳的粗糙质感，皮带材质设置了适当的摩擦系数纹理，整体渲染效果贴近真实设备外观，能够直观呈现设备的实际形态。设计过程中重点优化了机架的受力结构，在长跨度输送段的侧板做了加强筋设计，避免长时间运行出现机架变形，同时预留了侧边安装附件的螺纹孔位，可根据使用需求加装挡边、光电传感器、导向条等拓展组件，适配不同的生产输送需求。
