小功率传动系统柔性星形联轴器结构

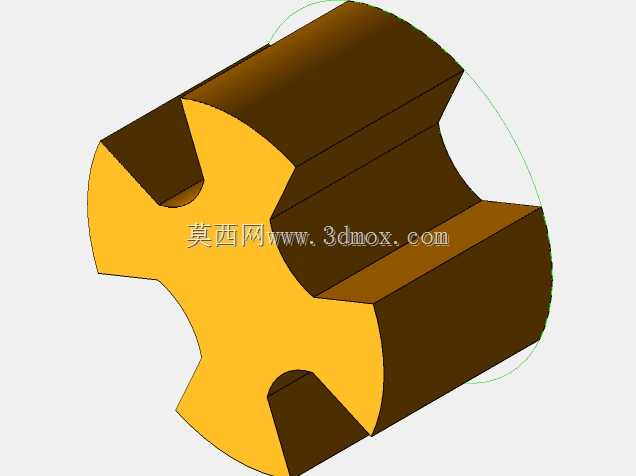

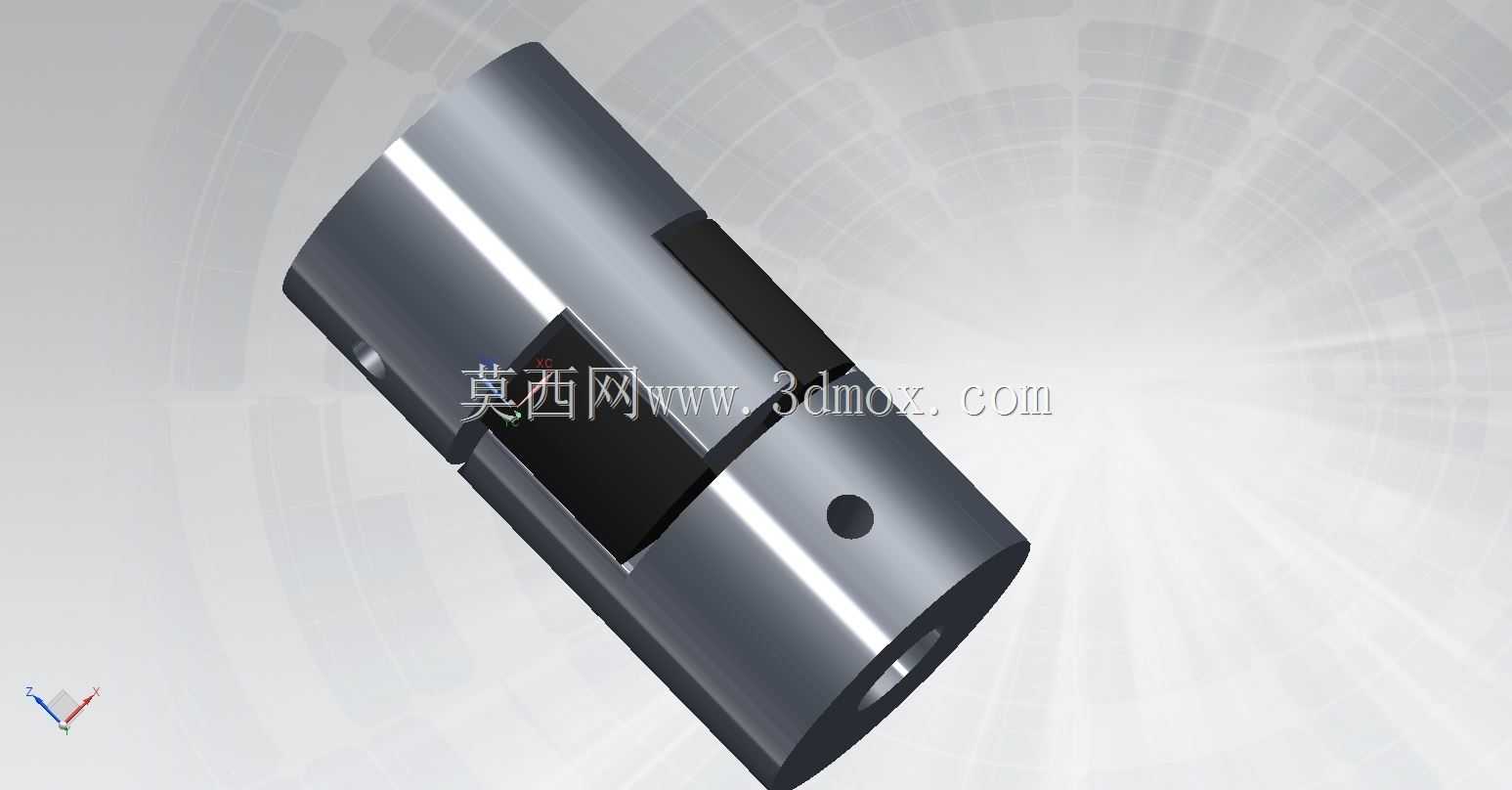

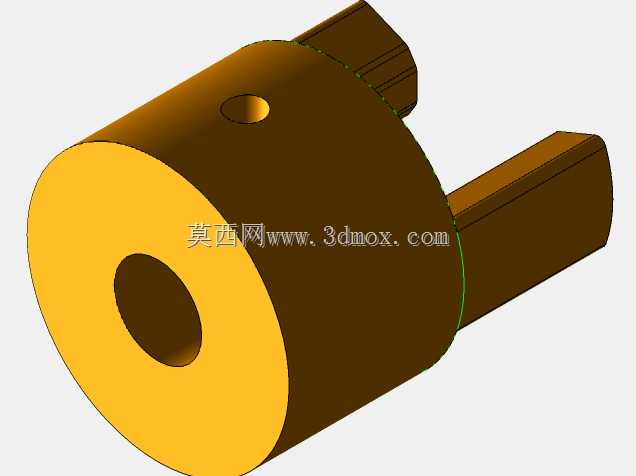

这款星形联轴器主要面向小功率传动场景设计，常见应用于小型输送线驱动端、微型伺服传动模组、桌面级自动化设备动力衔接、小型风机与泵组的动力传输环节，也可适配轻工包装机械、小型纺织设备的传动轴系连接需求，用来补偿两轴安装过程中产生的径向、角向与轴向偏差，避免轴系因对中误差产生额外附加载荷，延长配套动力元件与传动部件的使用寿命。产品整体为圆柱对称结构，两端为金属毂体，中间嵌装星形弹性元件，金属毂体采用抱紧式轴孔设计，轴孔侧部设置紧定螺钉安装位，安装时无需大幅挪动两端配套设备，仅需拧紧紧定螺钉即可完成轴与毂体的固定，拆装维护十分便捷。中间的星形弹性元件采用耐磨弹性材质，既可以传递额定扭矩，还能在传动过程中吸收启动、换向时的冲击振动，降低传动过程中的噪音，同时弹性体的变形量可以补偿两轴间的相对偏移，适配安装过程中存在的少量对中误差，降低现场安装的精度要求。设计过程中优先考虑小功率场景的紧凑安装需求，整体外径控制在适配小功率电机输出轴的尺寸区间，轴向长度较短，不会占用过多的轴系安装空间，两端轴孔可根据配套轴径做适配加工，安装边界清晰，无需额外定制配套连接法兰，可直接与标准输出轴的微型电机、小型减速器输出端适配。金属毂体表面做了防锈处理，适配常规车间环境的使用需求，弹性元件采用耐油耐磨配方，可在常规润滑油脂接触的环境下长期工作，不会出现过早老化失效的问题。传动过程中，星形弹性块的瓣状结构分别嵌入两端毂体的对应凹槽内，动力通过毂体凹槽与弹性块的接触面传递，弹性块的受压变形可缓冲传动冲击，当传动系统出现瞬时过载时，弹性块可先发生微量变形吸收冲击能量，避免刚性连接导致的轴扭断、键槽崩裂等故障。整体结构无外露易损部件，日常使用无需频繁维护，仅需定期检查弹性块的磨损情况即可，更换弹性块时无需拆卸两端的轴系部件，仅需将两端毂体沿轴向拉开少量间隙即可取出旧弹性块完成更换，大幅降低后期维护的时间成本。
