齿轮齿条转向机构壳体结构设计

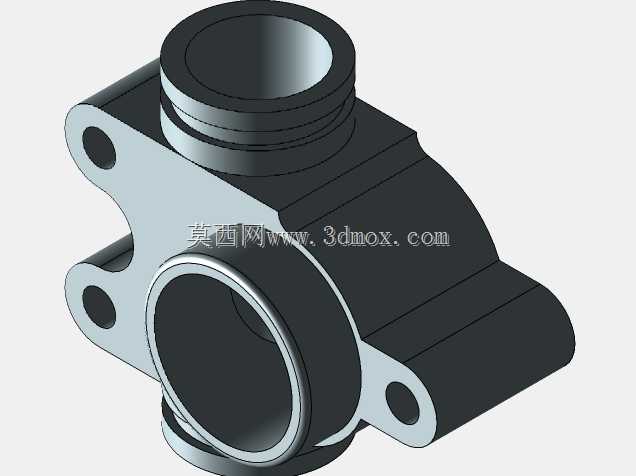

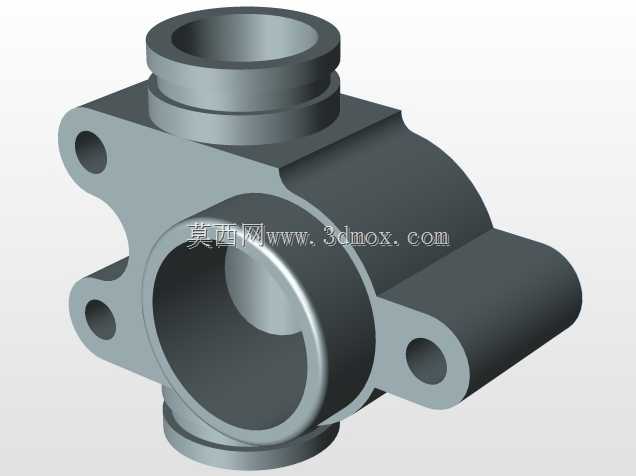

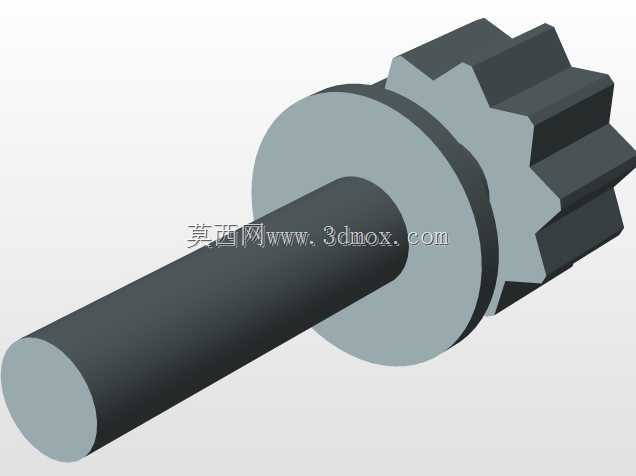

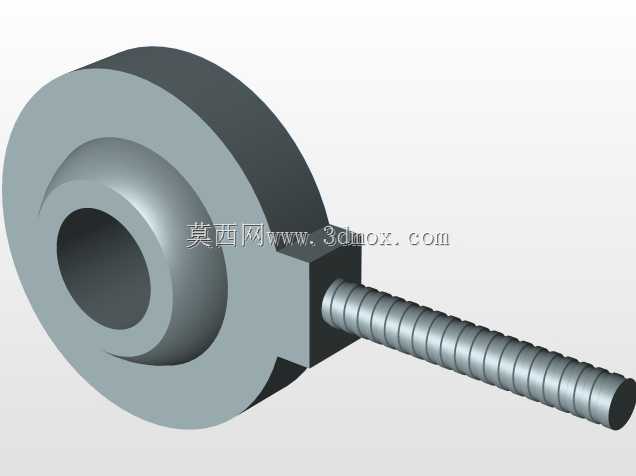

该零件为齿轮齿条转向系统的核心承载壳体，主要应用于乘用车辆、小型工程作业车辆的转向传动单元中，作为整套转向机构的安装基体与防护载体，承担着容纳齿轮齿条啮合副、固定转向传动组件、隔绝外界泥水粉尘侵入、传递转向操作力矩的核心作用。在实际装车场景中，该壳体通过侧边三个带衬套的安装耳孔固定在车辆前副车架的对应安装位上，上部的外螺纹接口用于连接转向柱的万向节传动护套，侧向的大口径通孔用于穿入转向齿轮输入轴，下部的延伸腔体则容纳齿条的往复运动行程，两端预留的接口可连接转向横拉杆的防尘护套，整体结构完全围绕齿轮齿条的运动轨迹进行适配设计。从设计思路来看，该壳体采用一体化压铸成型的结构逻辑，在保证整体结构刚度的前提下尽可能削减非受力区域的壁厚，三个安装耳位均做了局部加厚与圆角过渡处理，避免车辆行驶过程中持续的路面振动导致安装位出现应力开裂；壳体内部的型腔完全贴合齿轮齿条的啮合运动包络，既预留了足够的运动间隙避免传动卡滞，又尽可能缩小了型腔的冗余空间，减少传动过程中齿轮齿条的摆动量，提升转向操作的精准度。外形尺寸方面，该壳体的安装耳孔中心距完全匹配主流紧凑型车型的副车架安装孔位标准，输入轴接口的同轴度公差控制在0.02mm以内，保证转向柱输入轴与转向齿轮的同轴传动，避免出现转向卡滞、旷量过大的问题；齿条容纳腔的内径与齿条外径的配合间隙控制在合理范围，既保证齿条可以顺畅往复滑动，又能避免间隙过大导致齿条出现径向窜动，影响转向传动的啮合精度。在功能特性上，该壳体的密封结构设计充分考虑了车辆底盘的复杂使用环境，所有外接接口均设置了密封件安装槽位，可配合橡胶密封圈、防尘护套实现整个传动腔体的全密封，避免路面的泥水、沙尘进入啮合区域造成齿轮齿条的异常磨损，有效延长整套转向机构的使用寿命；壳体的材质选用高强度压铸铝合金，在保证足够结构强度承受转向冲击力的同时，有效降低了零件自身重量，契合车辆轻量化的设计趋势，同时铝合金材质的导热性能优异，可以将齿轮齿条啮合过程中产生的摩擦热量快速散发，避免长期高负荷运作下腔体内润滑脂过热失效，保障转向机构在各种工况下的运作稳定性。
