V带阶梯式锥形皮带轮结构设计

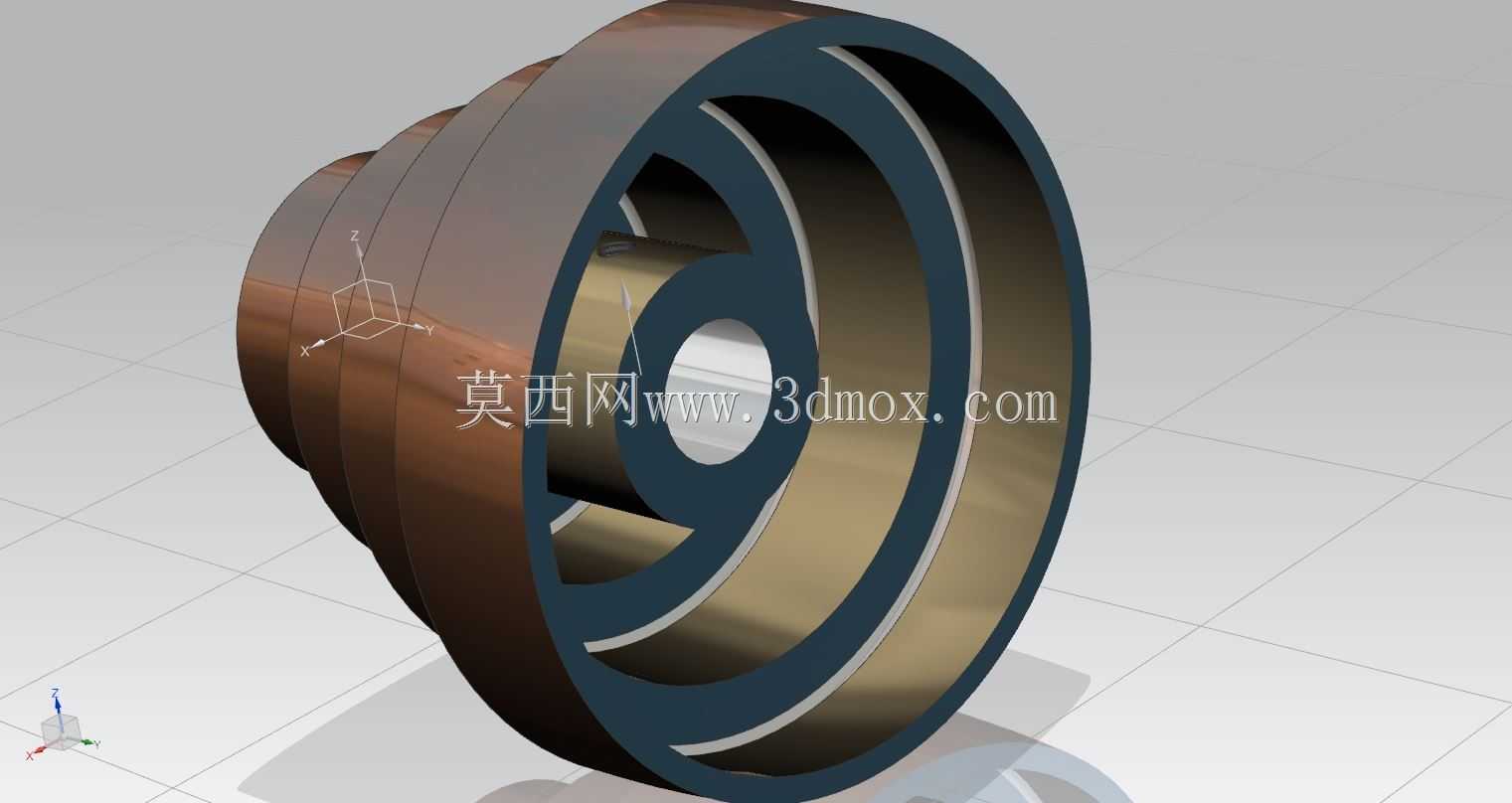

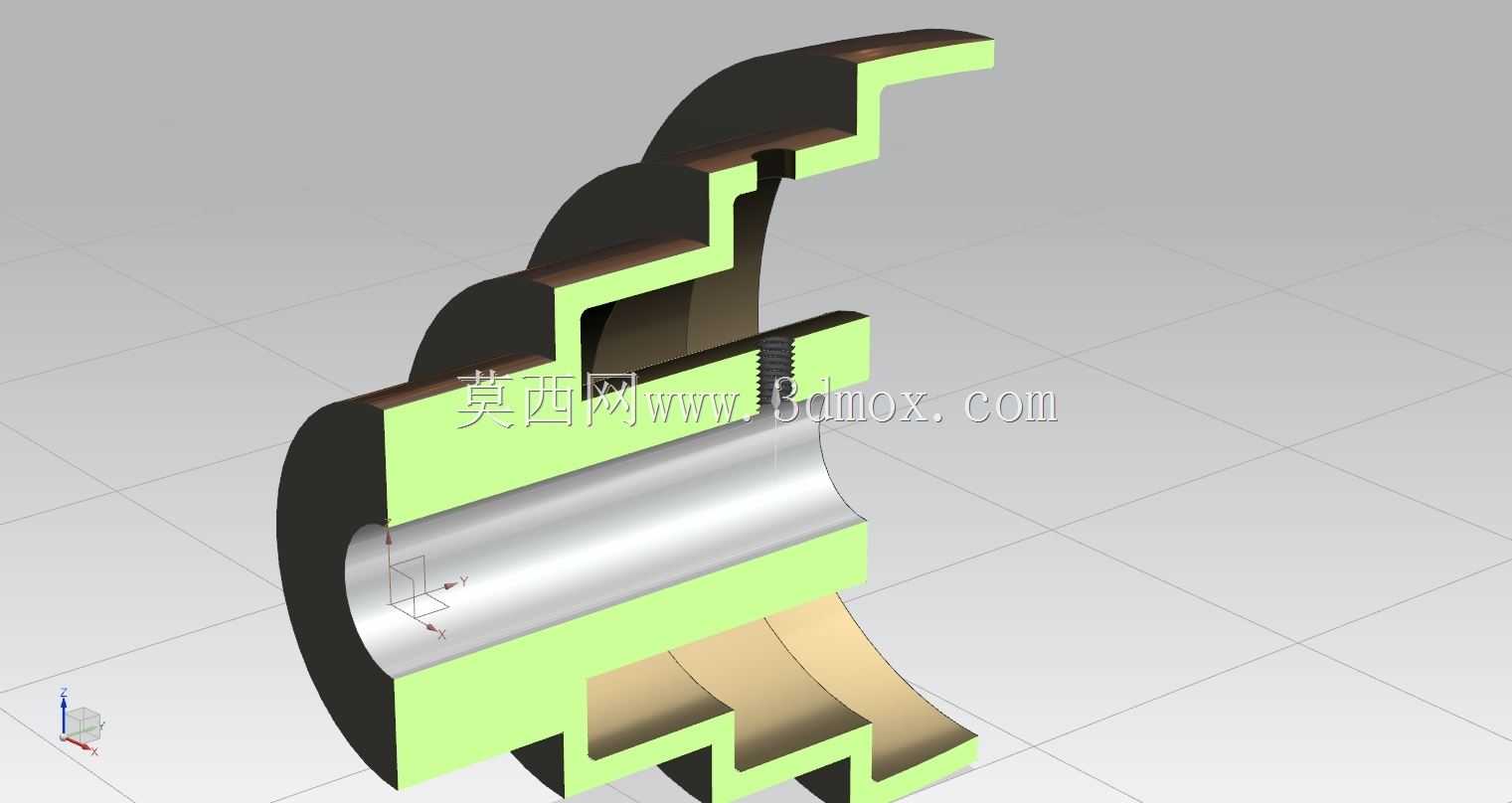

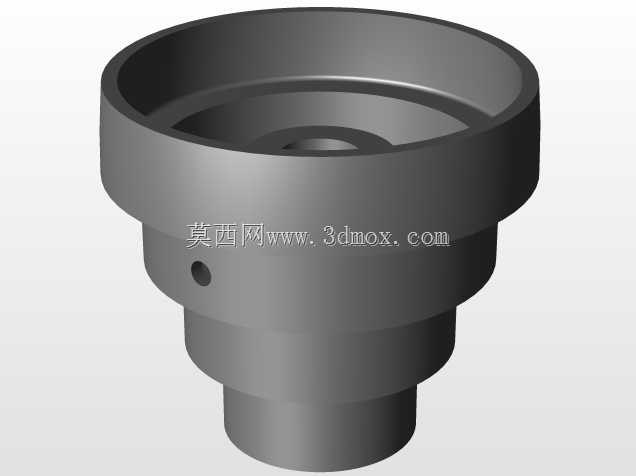

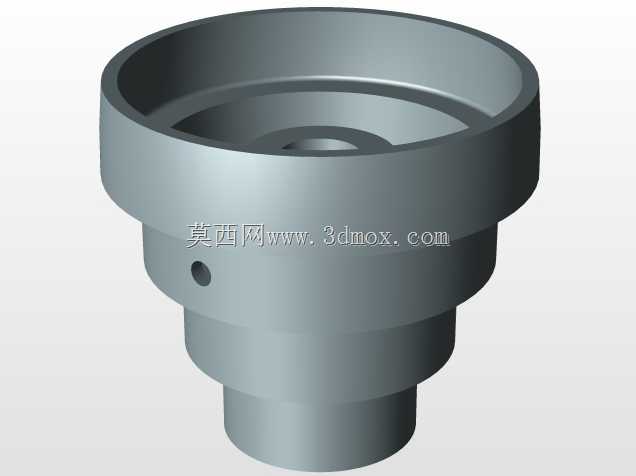

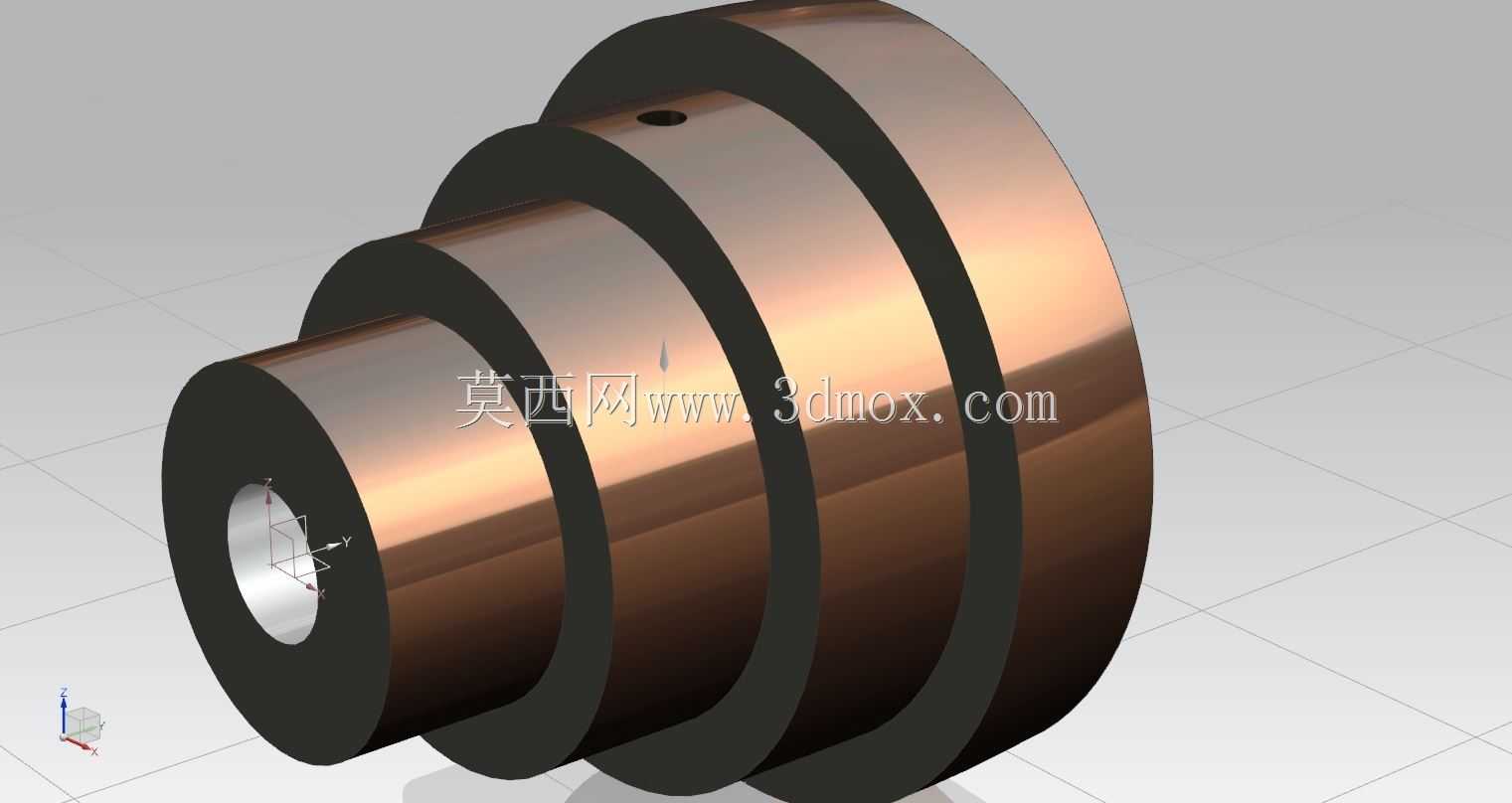

这款V带阶梯式锥形皮带轮，主要应用于中小功率机械传动场景，常见于轻工生产设备、小型农用加工机具、普通机床辅传动系统、输送线动力端等需要多级变速传递扭矩的工况中，作为带传动系统的核心从动/主动部件，它依靠轮槽与V带侧面的摩擦力实现动力传递，可在不更换皮带轮的前提下，通过调整皮带在不同阶梯轮槽的位置，获得多档不同的传动比，适配设备不同作业转速的输出需求，相比单槽定速皮带轮，能大幅简化变速传动的结构布局，减少传动部件的冗余配置，降低设备整体的制造成本与维护难度。从功能特性来看，这款阶梯锥滑轮采用多阶梯锥面轮槽一体化设计，不同直径的轮槽沿轴向依次排布，轮槽的角度严格匹配标准V带的楔角，保证皮带嵌入后接触面积充足，传动过程中不易打滑，动力传递效率稳定；轮体内部设计有与传动轴配合的安装轴孔，孔侧配置紧定螺钉安装位，安装时可通过紧定螺钉将轮体与传动轴牢牢锁固，避免高速运转时轮体发生轴向窜动或周向打滑，轮体的辐板部分做了轻量化挖空处理，在保证结构强度满足额定扭矩传递要求的前提下，尽可能降低轮体自身重量，减少转动惯量，降低设备启动阶段的动力损耗，同时也能减少高速旋转时的不平衡量，降低运转振动与噪音。在设计思路上，这款皮带轮优先考虑了传动的可靠性与安装维护的便捷性，轮槽的工作面做了粗糙度优化处理，减少V带运转过程中的磨损，延长皮带的使用寿命；不同阶梯轮槽的直径差经过严谨计算，每一档位的传动比变化均匀，不会出现转速跳变过大导致的传动冲击，适配普通V带的包角要求，避免小直径轮槽处皮带包角过小出现传动失效；轮体的轴向尺寸经过紧凑化设计，安装时占用的轴向空间更小，能适配安装空间局促的传动布局，轴孔的直径公差按照常用传动轴的配合标准设计，既能保证装配时的便捷性，又能保证配合精度满足传动要求。从安装边界来看，这款皮带轮的最大外圆直径适配常规中小功率传动的尺寸要求，安装时需要保证轮体端面与传动轴轴线垂直，避免皮带运转时出现偏磨，相邻轮槽的轴向间距预留了足够的皮带拨换空间，手动调整皮带档位时不会出现卡滞，轮体的径向跳动量控制在标准允许范围内，高速运转时不会出现皮带抖动的问题，整体结构兼顾了实用性与工艺性，适合采用常规铸造或机加工工艺批量生产，能满足多数常规机械传动场景的使用需求。
