球头内六角U形夹端杆结构设计

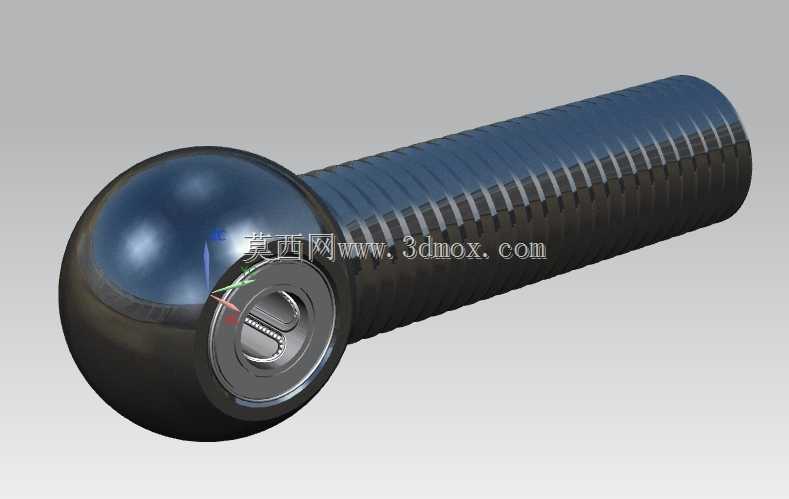

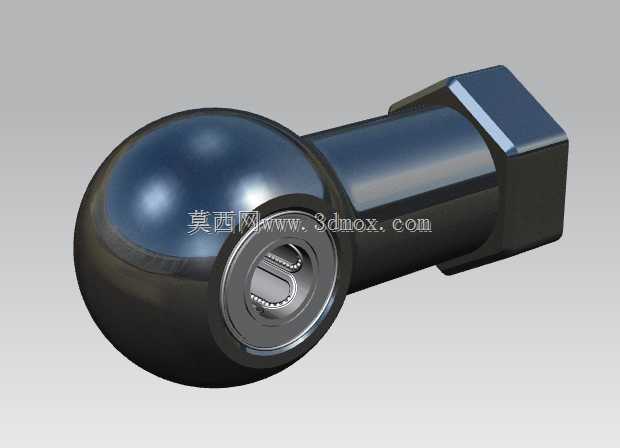

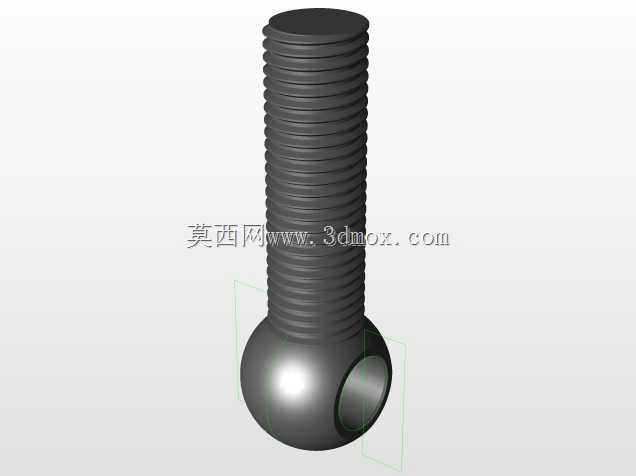

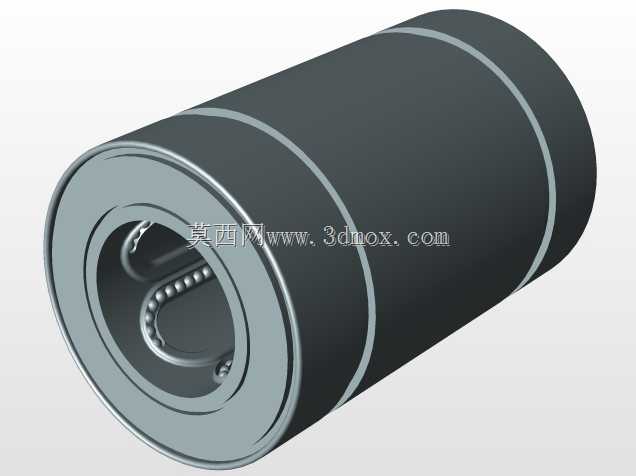

这款U形夹端杆是机械铰接传动场景中常用的连接紧固零件，广泛应用于汽车悬架控制臂连接、工装夹具铰接点位、自动化设备连杆传动机构、液压油缸端部连接等场景，主要承担铰接处的载荷传递、转动自由度约束与连接紧固功能，能够在存在小幅摆动角度的连接点位替代普通螺栓，避免普通刚性螺栓在铰接摆动过程中出现的螺纹咬死、杆部剪切断裂、连接孔壁异常磨损等问题。从功能特性来看，该零件一端为光滑球头结构，可与配套的球碗衬套形成球面铰接副，允许连接端存在3-8度的自适应偏摆角度，能够补偿安装过程中产生的位置度误差，抵消设备运行过程中连杆传动带来的侧向冲击力；杆部为连续标准外螺纹结构，可通过配套螺母实现连接长度的无级调节，适配不同厚度的被连接件安装需求，螺纹尾部做了倒角导向处理，方便螺母快速旋入装配，降低现场装配的对位难度。设计过程中，首先针对铰接点位的额定载荷完成杆部直径的强度校核，确保杆部在承受额定轴向拉力与径向剪切力时不会出现塑性变形，球头与杆部的过渡位置采用大圆角平滑过渡，消除应力集中点，避免交变载荷作用下过渡位置出现疲劳断裂；球头内部设计有内六角驱动孔，装配时可通过内六角扳手固定杆身，避免拧紧螺母时杆身随动打转，同时内六角孔的深度经过优化，既保证足够的驱动扭矩传递能力，又不会过度削弱球头的结构强度。外形尺寸方面，球头直径略大于杆部螺纹大径，安装时球头可完全嵌入配套的球窝座内，不会出现脱出风险；杆部螺纹长度覆盖常规铰接连接的调节范围，安装时无需额外加工螺纹即可满足多数场景的使用需求，零件整体的安装边界与同规格普通球头螺栓保持通用互换性，可直接替换现有设备上的老旧损坏零件，无需对配套安装结构做二次修改。零件选用钢材作为基材，螺纹部分经过滚压加工处理，表面粗糙度控制在合理范围，既保证螺纹啮合的顺畅性，又能提升螺纹的疲劳强度，适配长期承受交变载荷的使用工况。
