多带宽适配带框辊道带式输送机架

该带框辊道带式输送机配套机架，主要面向散料、包装件、成件工业货品的连续输送场景，广泛应用于电商仓储分拣线、轻工制造生产流水线、粮油加工转运环节、建材短距离输送工位、港口散货接驳区域等需要稳定连续物料传输的作业场景，作为带式输送机的侧边支撑与辊道安装载体，承担着承托输送带、固定导向托辊、保障输送线路运行稳定性的核心作用，可有效避免输送带运行过程中出现跑偏、下垂、晃动等问题，保障物料输送过程平稳顺畅，减少输送过程中的物料撒漏、卡滞等故障。

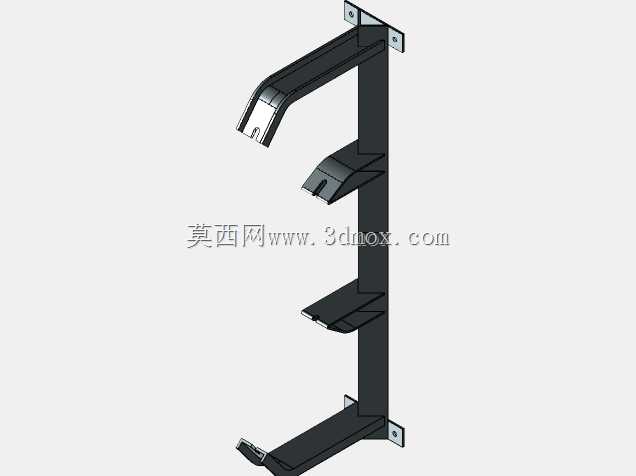

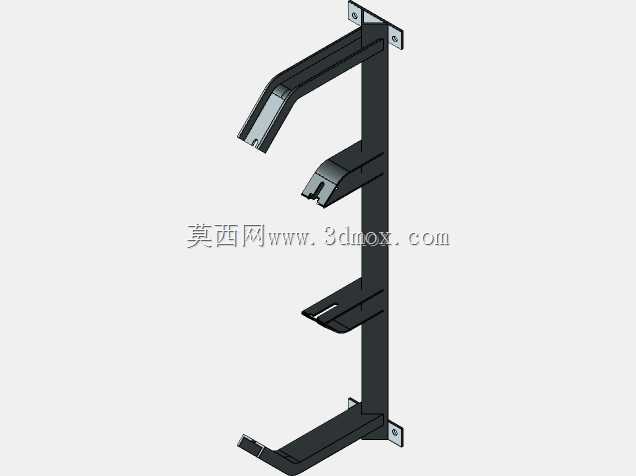

该机架采用立式壁挂式安装结构设计，整体为单侧支撑布局，可直接通过上下两端的安装法兰固定在墙面、设备侧立面或者生产线侧边的钢结构立柱上，无需占用地面安装空间，尤其适合场地空间局促、输送线路需要沿建筑立面或者设备侧边布设的作业场景，能够最大化利用车间竖向空间，减少地面设备布设对作业通道的占用。机架主体采用等截面型钢作为主支撑立柱，沿立柱竖向方向分层设置多组托辊安装支座，不同高度的支座可对应安装不同功能的辊道组件，上部的弯折导向支座用于输送带的回程导向与变向过渡，中部的水平支座用于承载输送带的承载段，下部的支座用于输送带的下回程段承托，最底部的支座用于输送带的底端张紧导向，各支座的安装角度经过精准校核，能够保障输送带在各段的弯折角度符合运行要求，避免输送带出现过度弯折导致的带面磨损、开裂问题，延长输送带的实际使用寿命。

该机架在设计阶段充分考虑了多规格带宽的适配需求，可直接适配宽度为800mm、1000mm、1400mm三种主流规格的带式输送机，无需针对不同带宽单独重新设计支撑结构，有效降低了输送线的设计选型成本与备件储备成本。机架的安装边界经过优化设计，主立柱的截面尺寸控制在合理范围内，安装法兰的孔位采用通用化长圆孔设计，允许安装过程中存在一定的位置偏差，降低现场安装的对位难度，各托辊支座的安装面预留了标准的紧固件安装孔位，可直接匹配标准规格的槽型托辊、平行托辊、调心托辊等常用辊道组件，无需额外进行钻孔、焊接等二次加工，能够大幅缩短现场安装调试的周期。

在结构强度设计上，该机架通过有限元仿真对各受力点位进行了应力校核，主立柱与各支座的连接位置采用加强筋结构强化，能够承受满载工况下输送带与物料的总载荷，同时兼顾运行过程中的动载荷冲击，保障长期连续运行过程中结构不会出现变形、焊缝开裂等问题，整体结构采用模块化设计，各部件均可拆分运输，到达现场后仅需通过标准紧固件即可完成组装，运输与安装都十分便捷。
