高压往复式柱塞泵三维结构设计

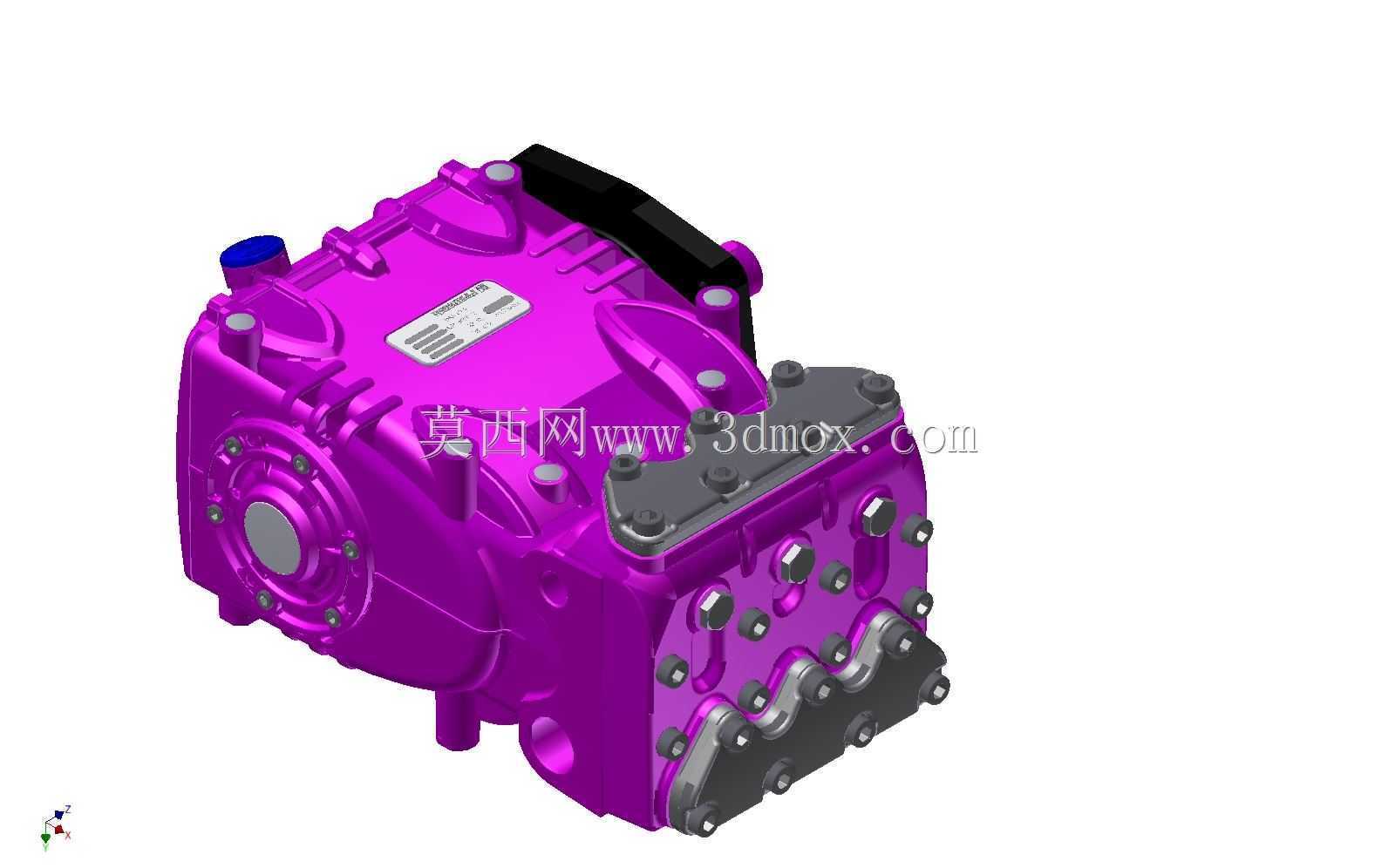

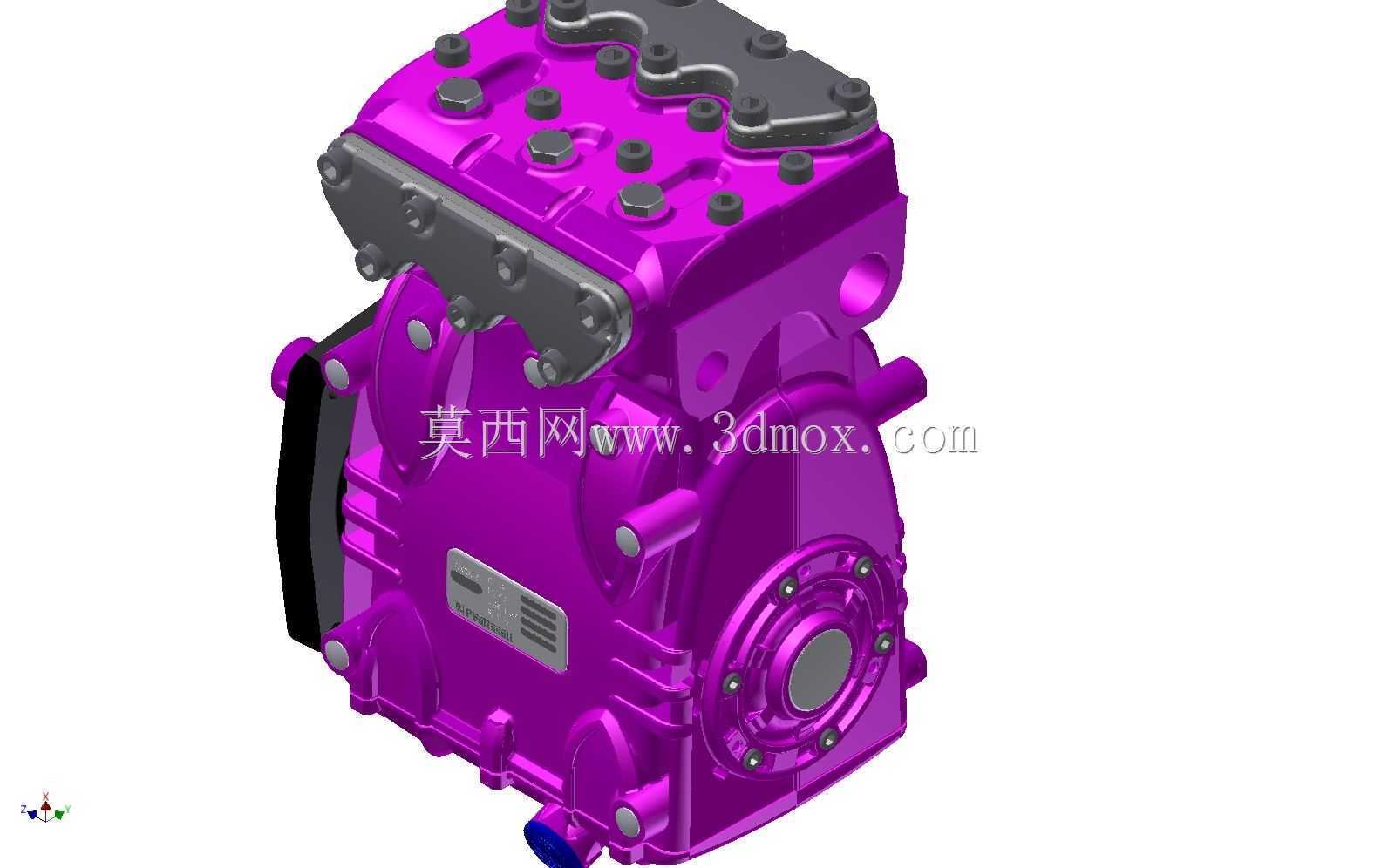

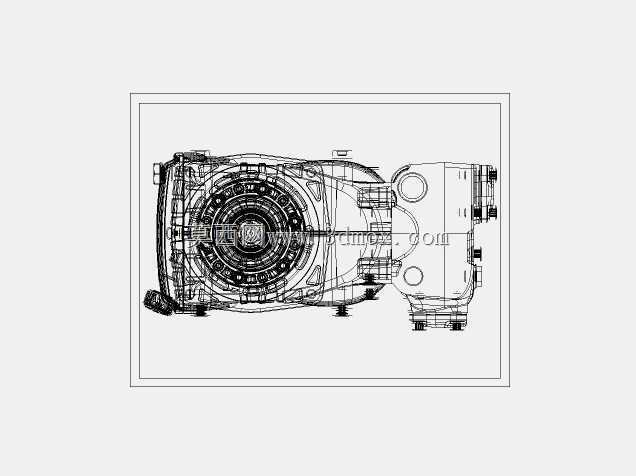

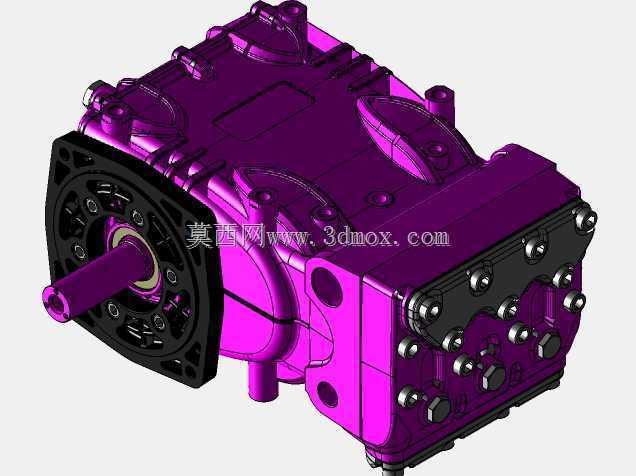

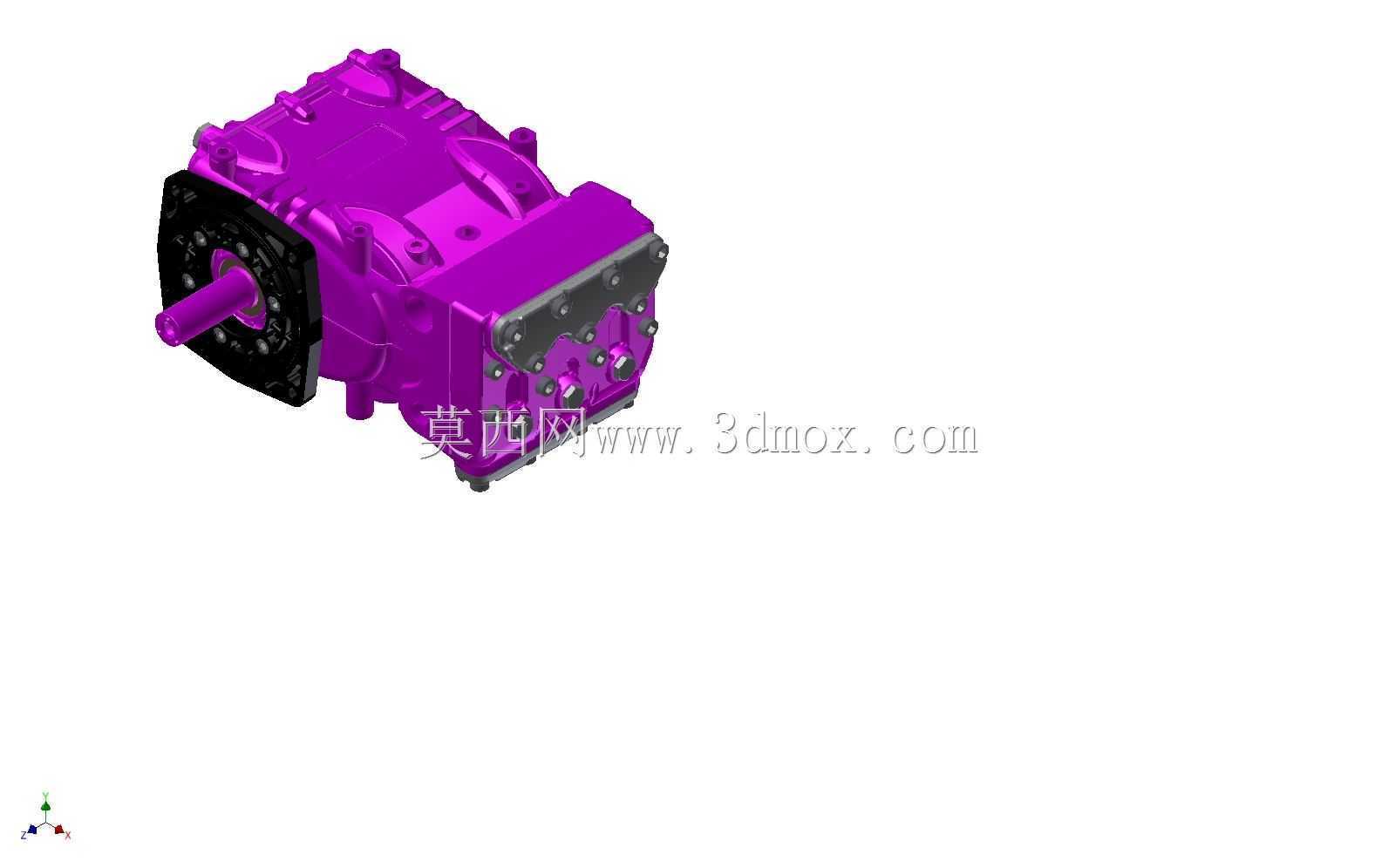

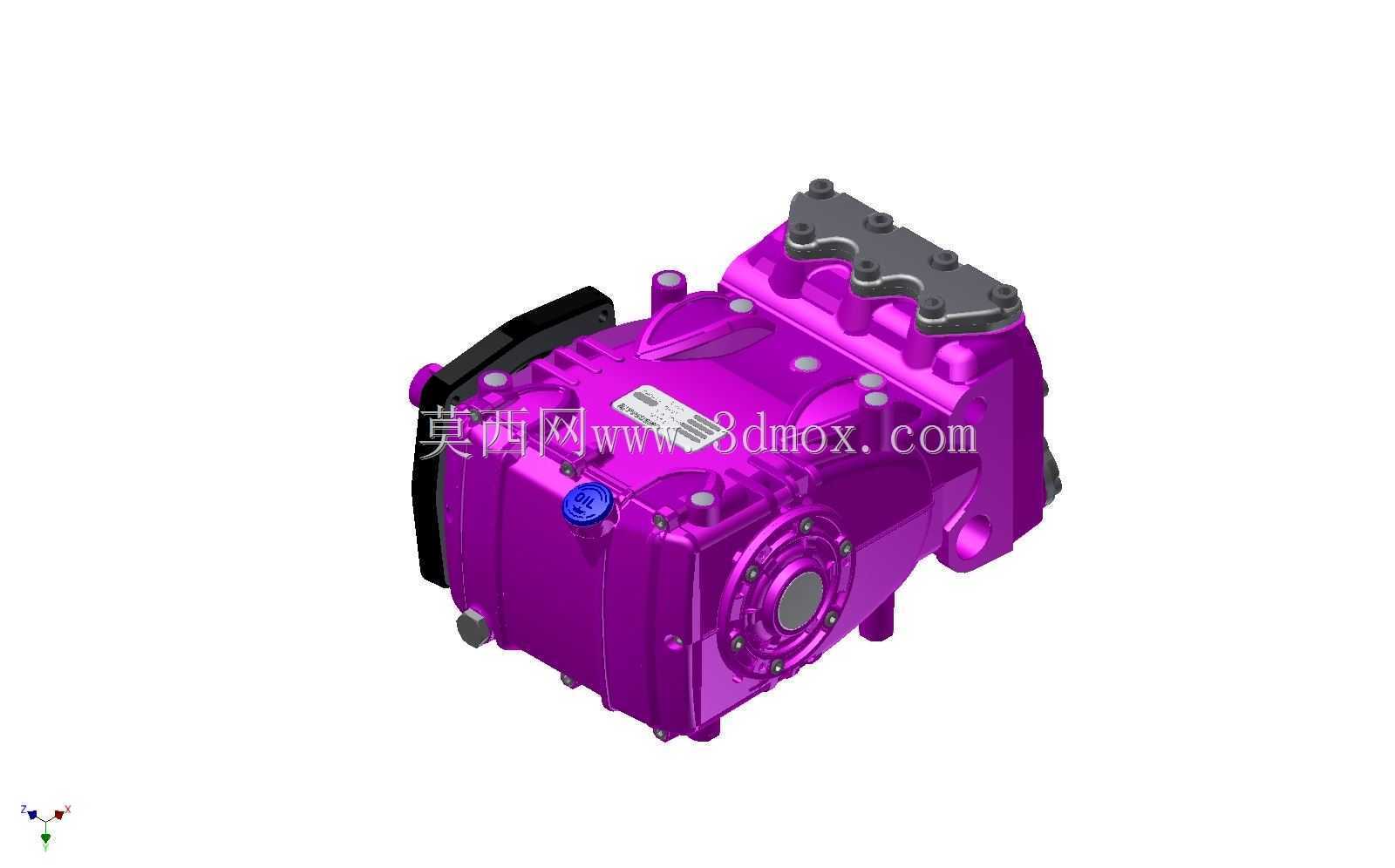

这款柱塞泵的三维结构完整还原了高压容积式流体输送设备的核心构造，在液压系统、高压水射流清洗、油田注水、化工介质输送等场景中，这类泵依靠柱塞在缸体柱塞孔内的往复运动改变密封工作腔容积，实现流体的吸入与加压排出，相比离心泵可输出更高的工作压力，对高粘度、含少量固体颗粒的介质适配性更强。从结构设计逻辑来看，模型完整呈现了动力端与液力端的集成布局：上部的阀组区域集成了吸入阀与排出阀组，采用分体式阀盖设计，通过螺栓紧固实现密封，便于后期检修时单独拆解阀组更换密封件，无需拆解整个泵体；中部的泵体壳体采用一体化铸造成型的加强筋结构，既承担内部传动部件的支撑载荷，也预留了润滑油道的布置空间，壳体侧面的观察孔盖可用于日常检查内部连杆、十字头的磨损情况；下部的传动端集成了曲轴、连杆、十字头的传动结构，端盖处的轴承座采用止口定位设计，保证曲轴回转精度，同时输出端的法兰接口可直接匹配电机或减速机的输出轴，减少传动环节的功率损耗。在安装边界设计上，泵体底部预留了标准化的安装地脚孔位，可直接固定在混凝土基础或钢制机架上，进、出液口采用法兰连接形式，位置与通径匹配常规高压管路的安装规范，避免现场安装时额外加工转接件；整体外形的凸起部件均做了圆角过渡处理，既减少铸造应力集中，也避免安装运维时的尖锐棱角磕碰。设计过程中针对柱塞密封区域做了细节还原，柱塞与缸体的配合段预留了密封件安装槽，可适配填料密封或组合密封圈结构，满足不同压力等级、不同输送介质的密封需求；壳体外部的散热筋结构沿柱塞往复方向布置，可在设备连续运行时增大散热面积，降低动力端润滑油的工作温度，延长润滑部件的使用寿命。这类结构的柱塞泵在选型适配时，可通过调整柱塞直径、行程、往复次数来匹配不同的流量与压力参数，三维模型完整保留了各部件的装配关系，可直接用于装配干涉检查、运维拆装模拟，也可作为同类型泵产品改型设计的基础参考，帮助设计人员快速完成安装尺寸核对、管路接口匹配等前期工作，减少二维图纸核对时的尺寸偏差问题。
