矿山砂石加工用C125颚式破碎设备结构

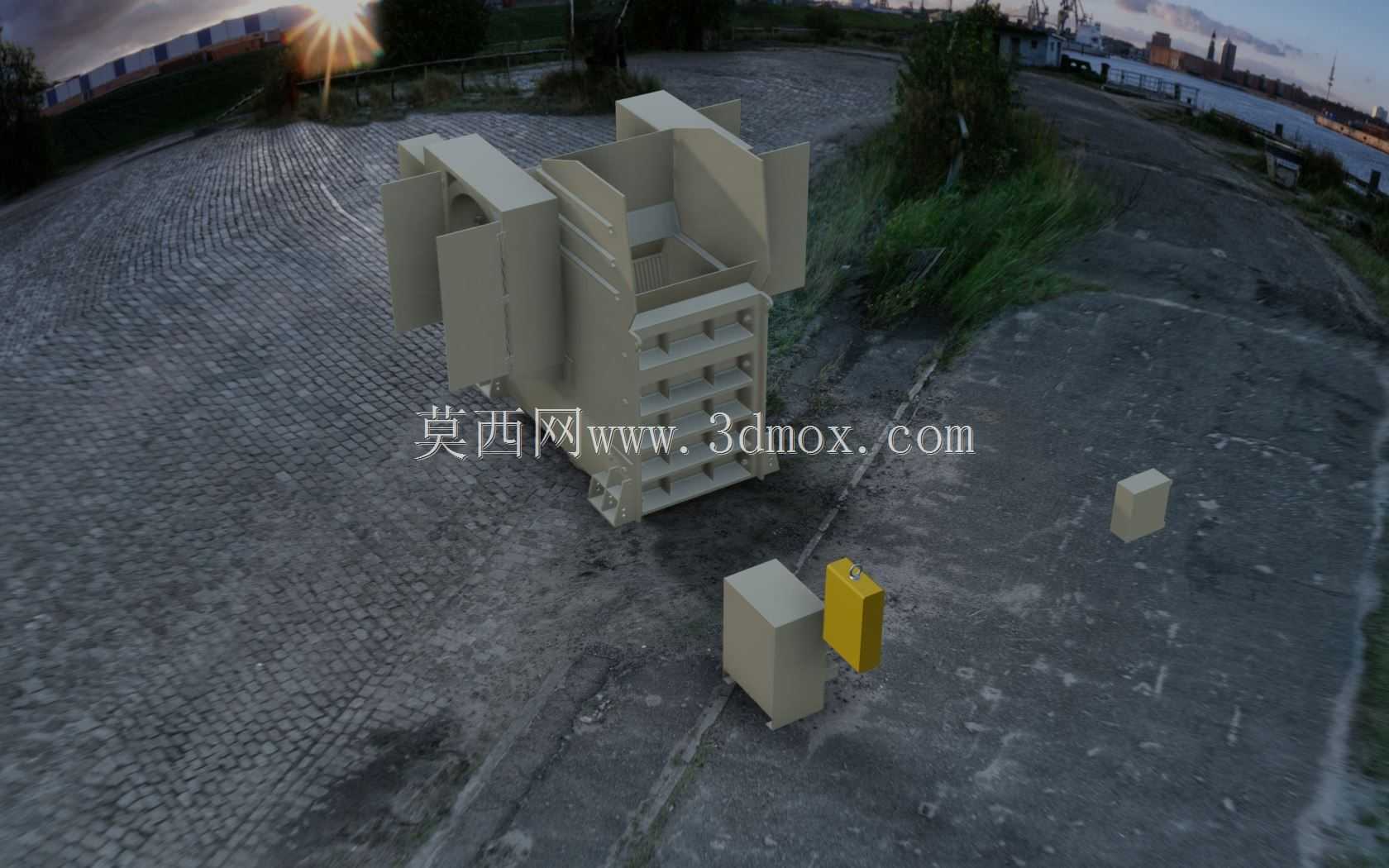

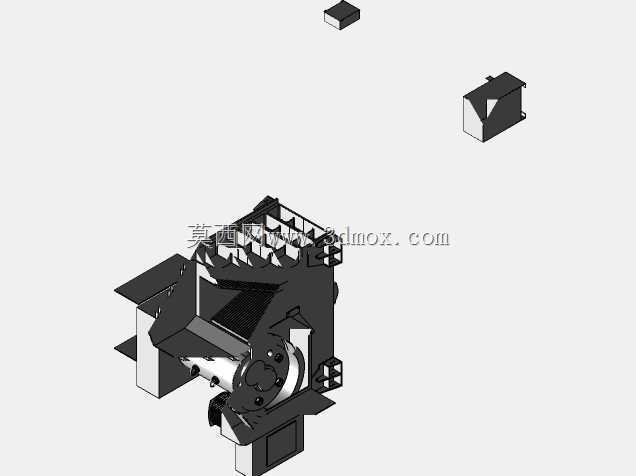

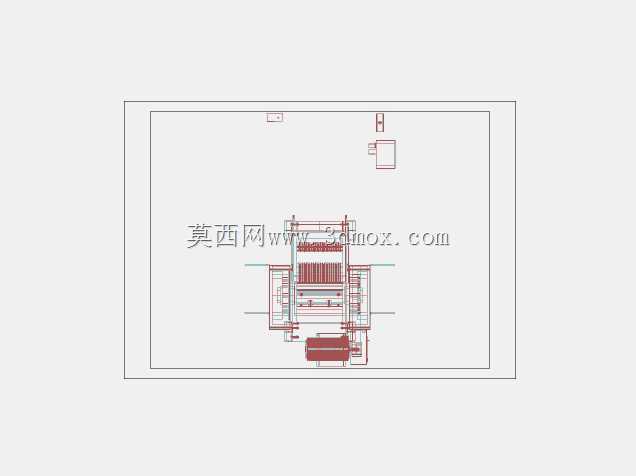

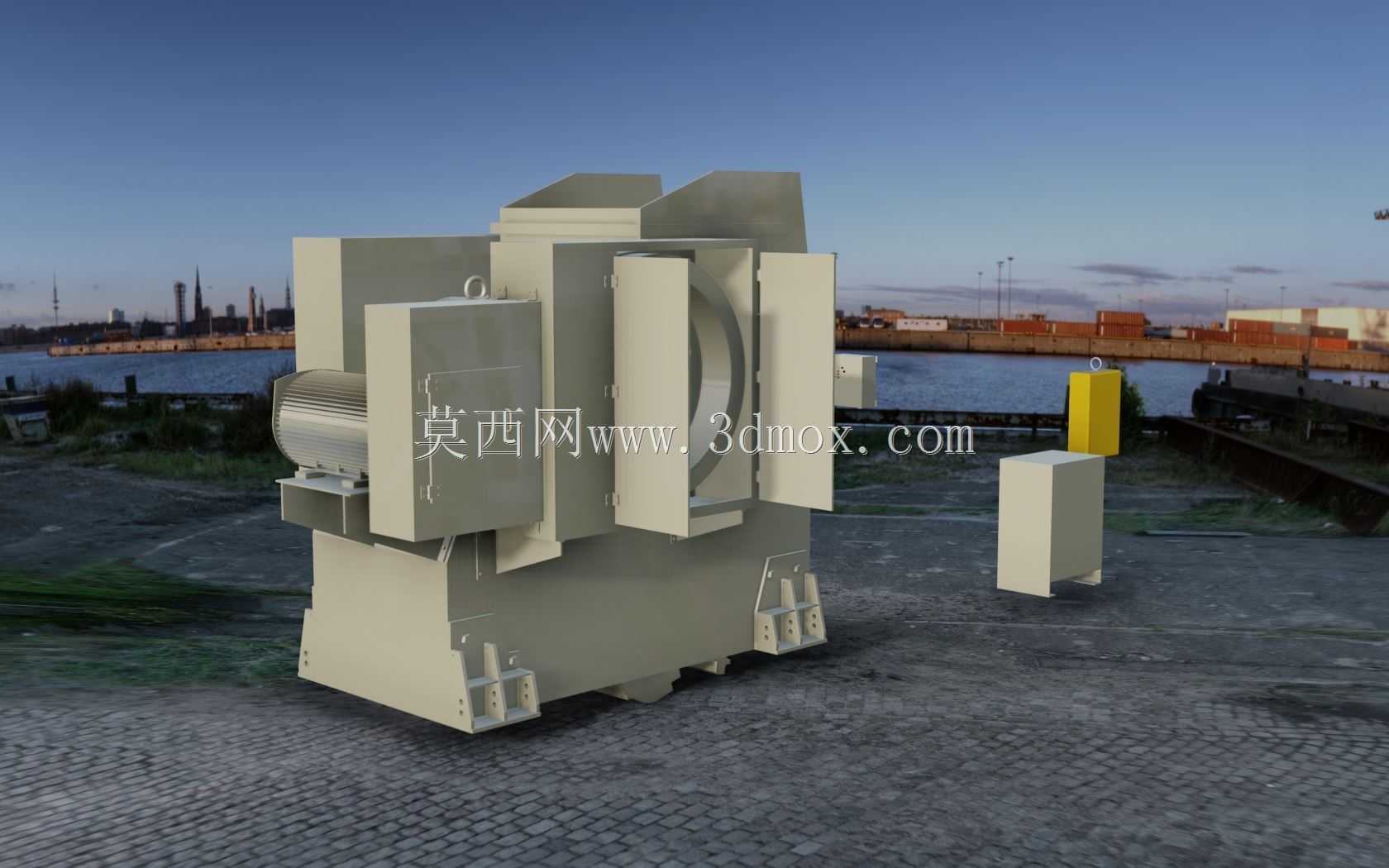

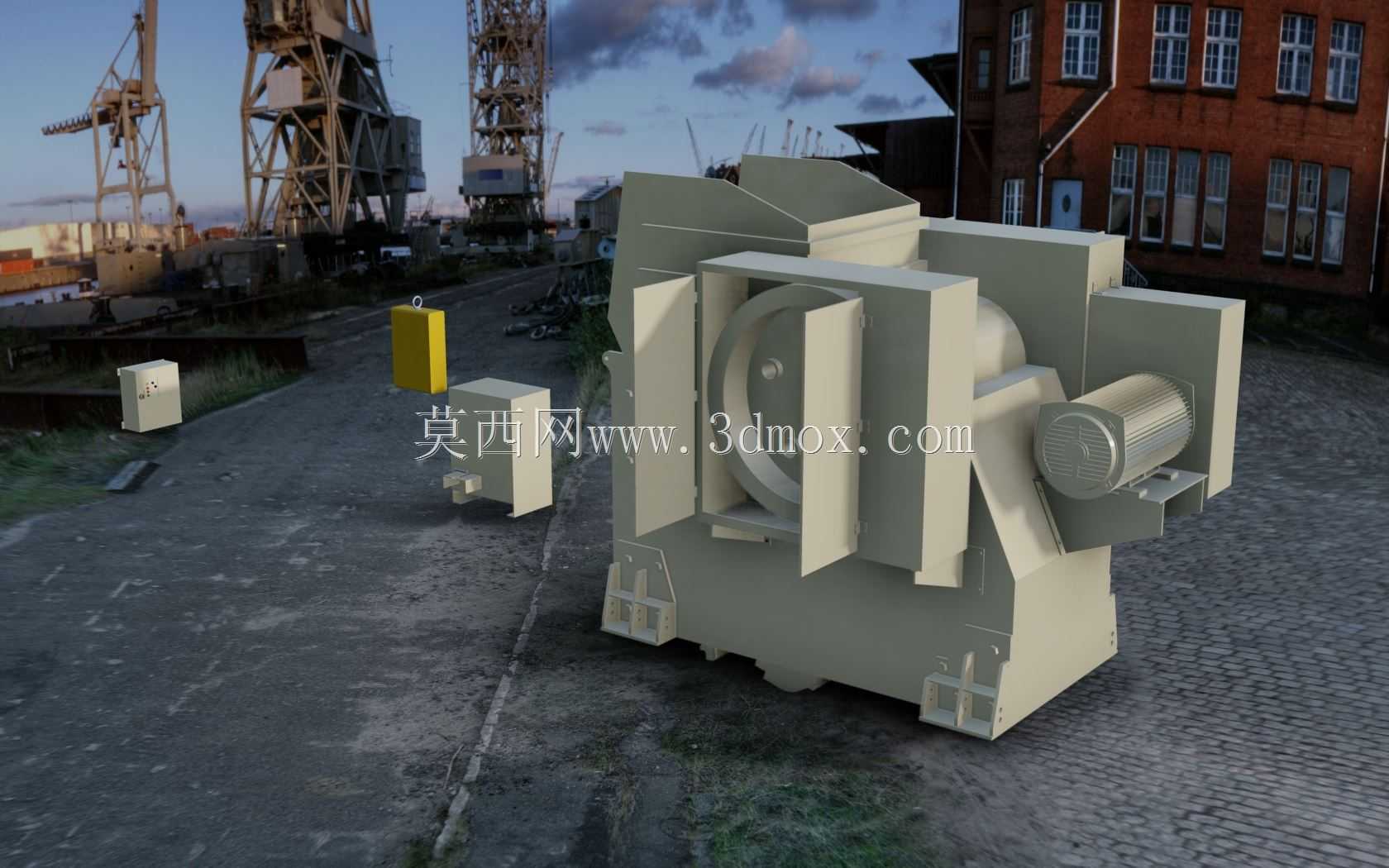

在矿山开采、砂石骨料生产、建筑固废资源化处理的粗碎作业环节，颚式破碎机始终是首段破碎的核心设备，C125规格的颚破主要针对进料粒度不超过1米的硬质物料设计，可处理抗压强度在300MPa以内的花岗岩、玄武岩、石灰石、混凝土块等各类物料，单台设备每小时处理量可覆盖200-500吨的产能区间，适配中型砂石生产线、露天矿山采场破碎站的作业需求。从结构设计逻辑来看，该设备采用经典的曲动挤压型工作原理，动颚板做周期性的往复摆动，靠近定颚板时通过挤压、劈裂、弯折的多重作用破碎腔内物料，远离时破碎完成的合格物料靠自重从排料口排出，这种结构相比冲击类破碎设备，对硬质物料的适应性更强，易损件磨损速率更低，长期运行的维护成本更可控。设备整体采用模块化的焊接机架设计，机架主体通过厚钢板焊接后做去应力退火处理，避免长期重载作业下出现焊缝开裂、机架变形的问题，安装时需要提前浇筑符合承重要求的混凝土基础，基础预留的地脚螺栓孔位置需要和设备底部的安装座严格对齐，设备周边需要预留至少1.5米的检修通道，方便后期更换颚板、调整排料口间隙、维护轴承组件。动颚组件采用偏心轴驱动结构，偏心轴两端配置调心滚子轴承，可承受重载下的径向与轴向复合载荷，轴承座采用分体式设计，检修时无需拆卸整个机架即可完成轴承更换，飞轮和槽轮分别布置在偏心轴两端，既可以储存动颚空行程的动能，让设备运行更平稳，也能降低电机的峰值负载，适配常规的三相异步电机直连传动，传动部分加装安全防护罩，避免作业过程中杂物卷入传动部件。排料口采用楔块调整结构，相比传统的垫片调整方式，无需停机即可通过调整楔块位置改变排料口开度，快速调整出料粒度，适配不同下游工序对物料粒度的要求，设备后端配置的液压过载保护装置，当不可破碎的铁块等硬物进入破碎腔时，可自动触发保护动作排出异物，避免主轴、机架等核心部件受冲击损坏。设备的侧护板、定颚板、动颚板均采用高锰钢材质铸造，根据破碎物料的硬度差异，可选择不同齿形的颚板，破碎硬质物料时选用齿距较小、齿峰较钝的颚板，破碎软质物料时选用齿距较大、齿峰较锐的颚板，颚板通过螺栓压紧固定在颚床表面，磨损后可快速翻面或更换，降低易损件更换的停机时间。从安装边界来看，设备整机长度约3.3米，宽度约2.6米，高度约3.1米，进料口宽度1250mm，设备进料端需要和给料机的出料溜槽平顺衔接，溜槽的倾斜角度不小于55度，避免物料在溜槽处堆积堵料，排料口下方需要和下游的皮带输送机导料槽对齐，导料槽的宽度需要大于排料口的最大宽度，避免落料时物料撒漏。
