矿用多层香蕉形物料分级振动筛结构

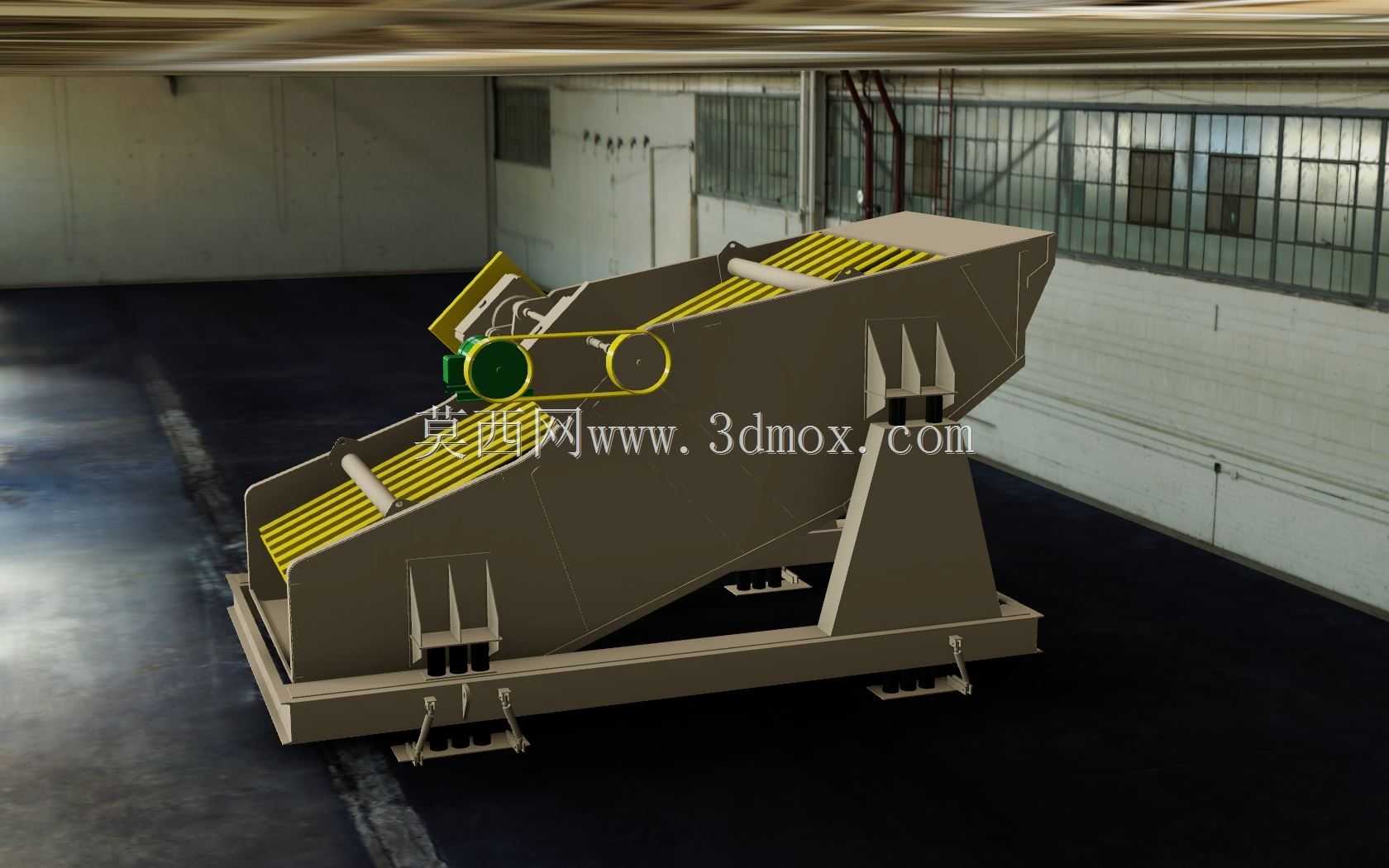

　　在矿山、砂石骨料加工、煤炭洗选这类散料处理生产环节里，物料分级是衔接破碎与成品存储的核心工序，常规水平振动筛处理高含水、含泥量偏大的黏湿物料时，很容易出现筛孔堵塞、料层走料不均、小粒径物料透筛率不足的问题，直接导致成品级配不达标，循环破碎负荷升高，整条生产线的处理效率被拉低。这款香蕉形结构的振动筛，就是针对这类工况痛点做的结构优化设计，整体筛面采用多段变倾角布置，从入料端到出料端筛面倾角逐步递减，入料段倾角偏大，物料进入筛面后能快速完成松散分层，大粒径物料顺着高倾角段快速向出料端移动，避免入料端堆料堵料，中段倾角放缓，让已经分层的中小粒径物料有足够停留时间接触筛面完成透筛，出料段倾角最小，保证接近筛孔尺寸的临界颗粒有充分机会完成透筛，减少筛上物里的合格料夹带。

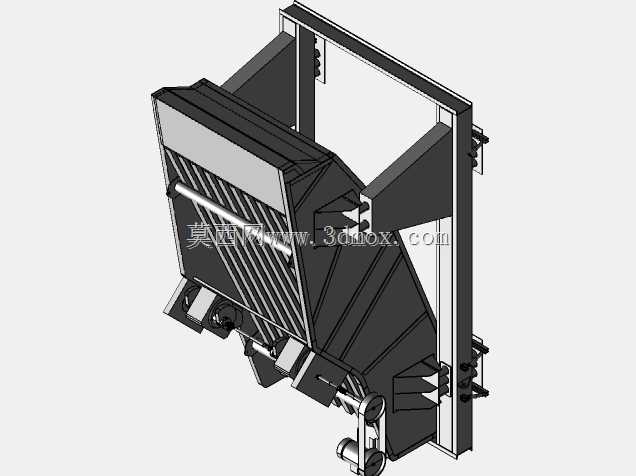

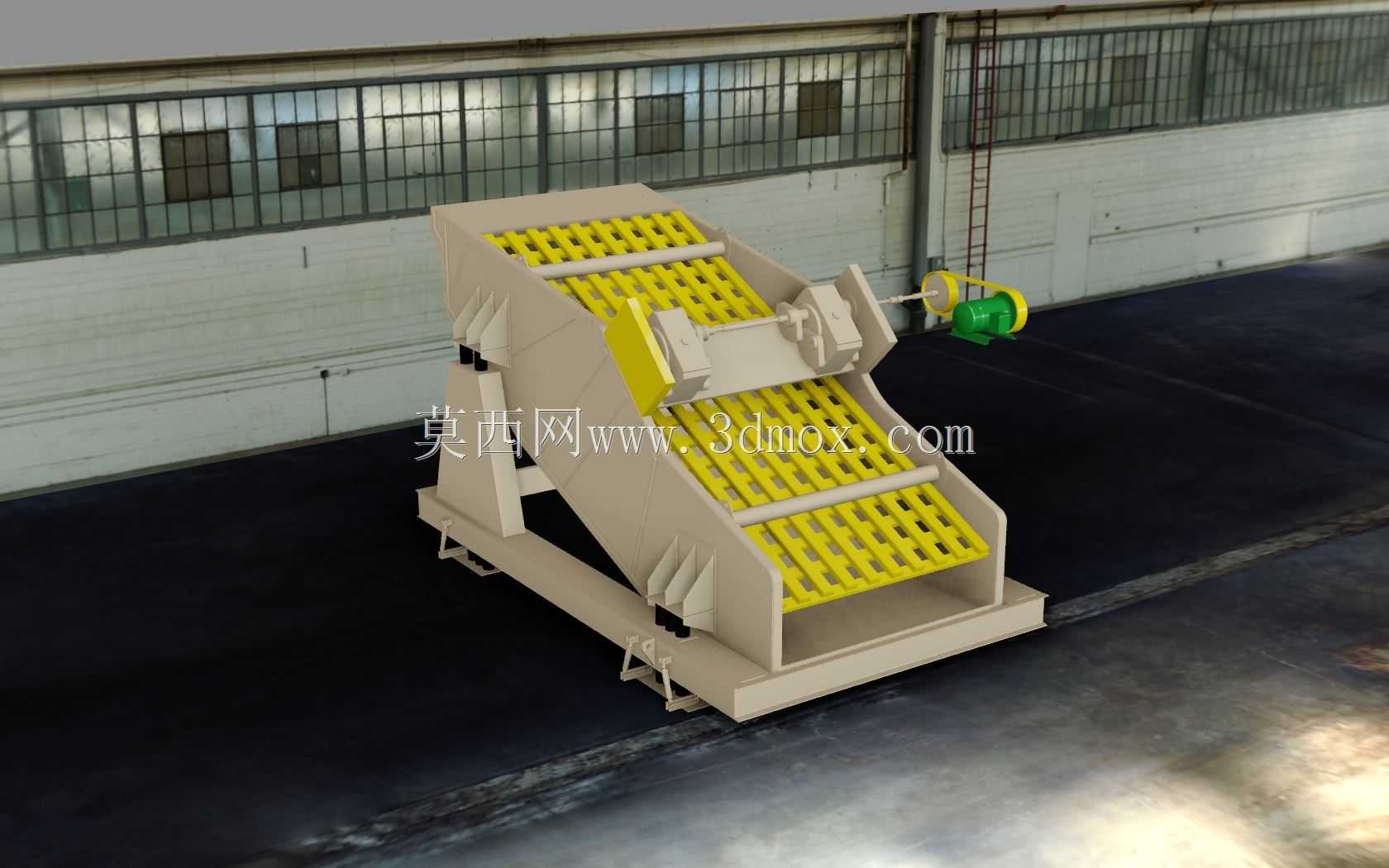

　　从结构组成来看，设备主体由筛箱、激振器组、支撑减振装置、传动机构、机架底座几个核心部分构成，筛箱侧板采用整体折弯加加强筋焊接结构，避免拼接焊缝长期受交变载荷出现开裂问题，筛面采用模块化的聚氨酯筛板安装结构，每块筛板通过卡扣式压块固定在筛箱横梁上，现场更换磨损筛板时不需要整体拆卸筛面，单块更换作业时间能压缩到半小时以内，针对不同筛分粒径需求，可以快速更换对应开孔尺寸的筛板，适配不同成品级配的生产要求。激振器采用偏心块式外置结构，布置在筛箱两侧的主梁位置，两台激振器通过万向联轴器连接做反向同步运转，产生的直线激振力方向与筛面呈固定夹角，既保证物料向前输送的动力，又能让筛面产生足够振幅避免筛孔堵料，激振器的轴承采用脂润滑迷宫密封结构，能适应多粉尘的户外作业环境，避免粉尘进入轴承造成磨损失效。

　　支撑装置采用钢制螺旋弹簧加橡胶减振垫的复合结构，安装在筛箱与底座之间的四个支撑点位，弹簧刚度经过匹配计算，既能有效阻隔筛箱振动向基础传递，降低设备运行时对基础的动载荷要求，又能保证筛箱振动轨迹的稳定性，不会出现横向摆振问题。传动端采用电机通过皮带轮带动激振器运转的结构，电机安装在可调节的电机座上，日常维护时可以快速调整皮带张紧度，电机与激振器之间的传动区域设置有安全防护罩，避免运转过程中异物卷入造成安全隐患。

　　从安装边界来看，这款筛子的整体安装尺寸需要结合现场生产线的布置标高预留空间，入料端需要衔接上游给料设备的出料口，保证物料能均匀给到筛面入料段的整个宽度方向，避免偏载造成筛箱单侧受力不均，长期偏载会导致侧板开裂、激振器轴承偏磨的问题；出料端需要分别对应筛上物、筛下物的接料溜槽，不同段筛面的筛下物可以根据工艺需求做单独收集或者合并输送，设备底座需要与混凝土基础或者钢结构平台做可靠固定，基础的承载能力需要满足设备满载运行时的动载荷要求，避免运行过程中出现基础共振。

　　设计过程中针对筛箱的整体刚度做了有限元校核，重点对侧板、横梁、激振器安装座这些受交变载荷的部位做了应力分析，在应力集中的位置额外增加了加强筋板，保证设备在长期连续运行工况下的结构可靠性，筛面的倾角、振幅、振动频率参数是结合散料筛分的运动学仿真确定的，针对不同堆积密度、不同含水率的物料，可以通过调整激振器偏心块的配重块数量来调整振幅大小，适配不同物料的筛分需求，比如处理煤炭这类密度偏小的物料时可以适当降低振幅，处理铁矿石、花岗岩骨料这类密度大的物料时可以增大振幅，保证物料分层效果。

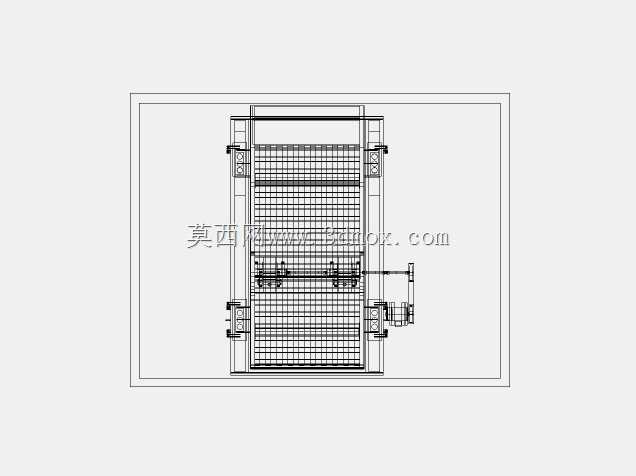

　　和常规的水平直线筛相比，这种香蕉形筛面的结构在相同筛面面积下，处理能力能提升40%以上，同时透筛率更高，筛板的磨损速度更均匀，因为物料在筛面上的运动速度从入料到出料逐步降低，不会出现某一段筛面长期受高速物料冲刷导致局部过早磨损的问题，在大型砂石生产线、选煤厂的原煤分级环节，这类设备已经逐步替代传统水平筛成为主流分级设备，三维建模过程中对各个部件的装配间隙、安装公差都做了还原，比如筛板与筛箱横梁的安装间隙、激振器与筛箱的配合公差、弹簧的安装预压量都按照实际工程要求做了设定，能直接用于后续的工程出图、虚拟装配校验，也可以作为同类设备选型设计的结构参考。
