双联立式小型袋式过滤除尘装置

　　在精细化工、食品加工、小型粉体输送以及实验室中试产线的尾气处理环节，大流量集中式除尘系统往往存在占地冗余、管路铺设成本高的问题，这类场景需要适配处理风量适中、可切换不停机的小型净化单元，本次呈现的双联立式结构正是针对这类窄空间、连续作业需求设计的气固分离设备。

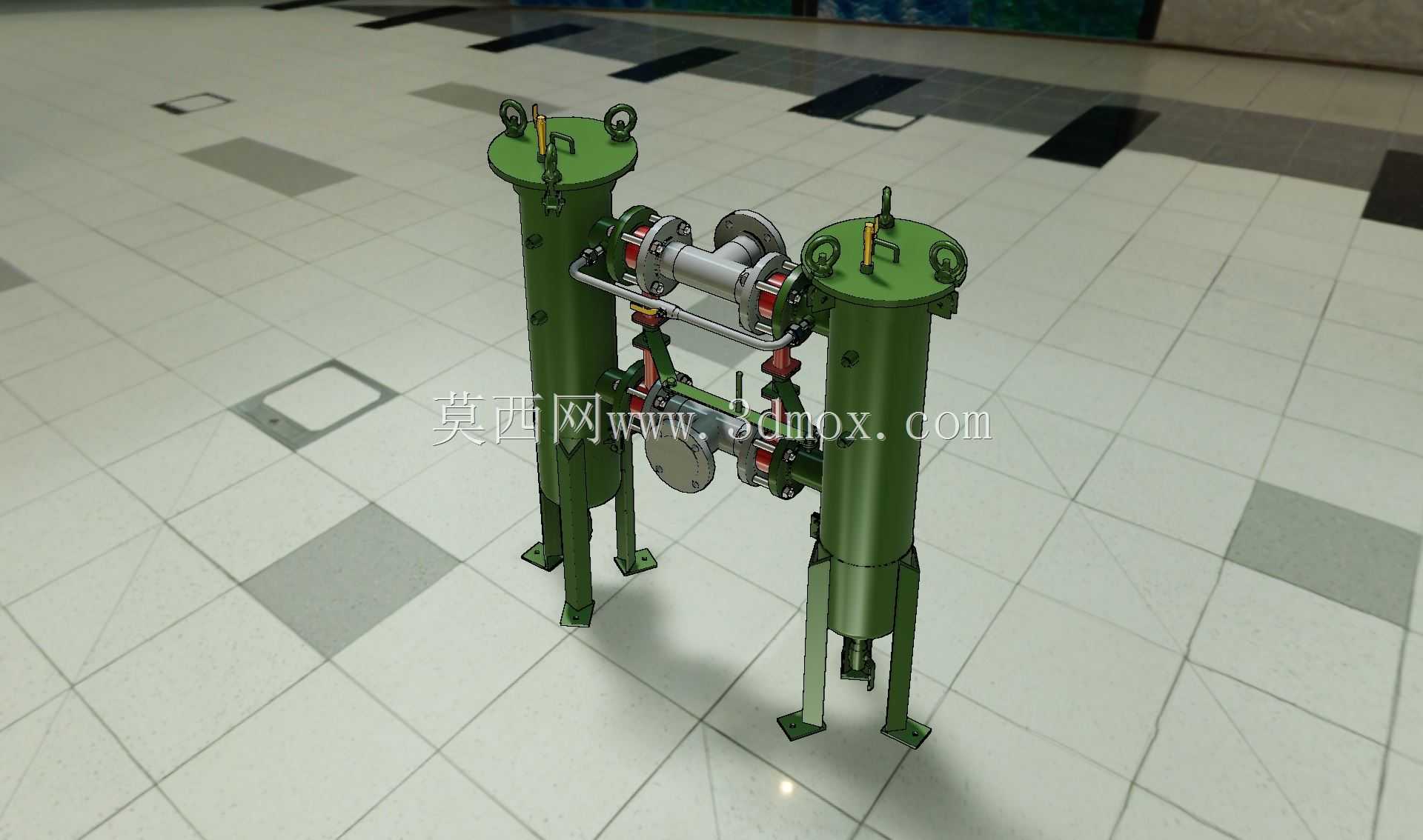

　　从实际工况适配角度看，该设备采用两个对称布置的立式滤筒罐体作为核心过滤单元，中间通过带手动换向阀的连通管路实现两个罐体的工作状态切换，当其中一个罐体的滤袋容尘量达到预设压差值时，操作人员可切换管路阀门，让待处理气流进入另一侧洁净罐体完成过滤，同时对离线侧罐体进行清灰、滤袋更换作业，全程无需中断前端产尘工序的连续运行，避免了单机除尘设备清灰换件时必须停线的痛点。两个罐体顶部均设置了快开式吊环结构，无需大型吊装设备即可单人完成顶盖拆卸，方便日常滤袋的检查与更换，罐体顶部的排气阀可在设备启动初期快速排出罐内残留空气，避免气阻影响过滤效率。

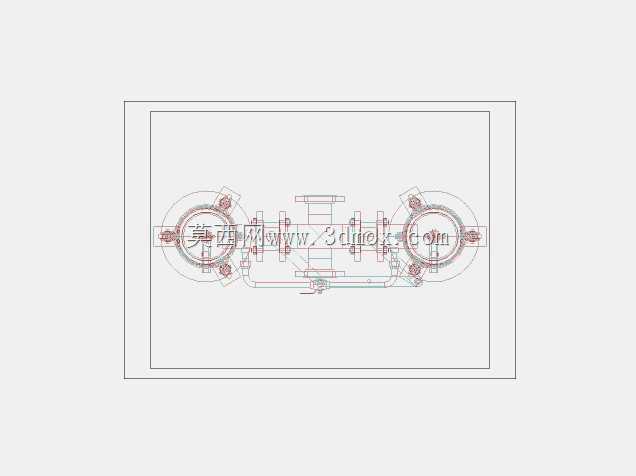

　　设计过程中优先考虑了安装边界的适配性，每个罐体底部采用三点式支腿支撑，支腿底部预留了地脚螺栓安装孔，可直接固定在水泥基础或者钢制操作平台上，整套设备的横向安装宽度控制在1.2米以内，纵向深度不超过0.6米，对于车间内边角空间、设备旁侧预留空位的适配性极强，不需要额外占用大面积的专用设备区域。罐体之间的连通管路采用法兰连接结构，所有密封面均配置耐温橡胶垫片，可适配最高120℃的含尘气流处理，针对有腐蚀性的含尘工况，也可通过更换密封垫片材质、调整罐体表面涂层的方式完成适配，不需要改动主体结构。

　　从功能实现逻辑上，含尘气流从罐体下部的进气口进入罐体内部后，气流截面突然扩大，流速快速降低，大颗粒粉尘在重力作用下直接沉降到罐体下部的集灰斗内，细小粉尘随气流向上经过滤袋时被阻留在滤袋外表面，净化后的气体透过滤袋从罐体上部的排气口汇入出气总管排出，罐体下部的集灰斗配置了快开式卸灰阀，积灰达到一定量时可直接打开卸灰阀完成排灰，不需要拆卸罐体主体结构。中间的阀组组件除了换向功能外，还配置了旁通管路，当前端工序出现异常高湿、高温气流时，可打开旁通阀直接排空，避免高温高湿气体损坏滤袋，降低设备故障风险。

　　建模过程中对所有配合面做了公差适配，支腿与罐体的焊接位置做了加强筋处理，可承受满负载运行时的重量与气流脉冲振动，管路的转弯处均采用圆弧过渡，减少气流阻力带来的能耗损失，所有操作手柄的安装高度均设置在人体站立操作的舒适区间，不需要登高或者俯身即可完成阀门切换、卸灰等日常操作，充分考虑了一线运维人员的操作便利性。
