多组并联式管道连接净化过滤装置

　　在化工流体输送、市政水处理、工业循环水系统以及制程物料净化的现场场景中，单台过滤设备往往无法匹配大流量工况的处理需求，多组并联排布的过滤单元是工程中平衡处理通量与过滤精度的常用方案，这套并联排布的净化过滤装置，就是针对大流量连续作业场景设计的集成式过滤单元。从现场安装的角度看，整套装置采用一体式型钢焊接机架作为承载基础，四组过滤筒体沿机架长度方向等距排布，机架底部预留了地脚螺栓安装孔位，安装时可直接通过膨胀螺栓与混凝土地面固定，不需要额外搭建支撑结构，单组机架的宽度方向预留了足够的管道操作空间，侧面的管道接口位置统一对齐，方便现场主管道的并行对接，相邻两组过滤单元之间的间距满足阀门操作、滤芯更换的作业空间要求，

　　不需要额外拆解周边管路就能完成单台设备的维护作业。每台过滤筒体采用卧式安装结构固定在机架的支撑鞍座上，鞍座与筒体之间设置了缓冲垫，能够抵消流体输送过程中产生的管路振动，避免长期运行后焊缝出现疲劳开裂的问题。筒体端部的快开结构设计，能够在设备停机泄压后快速开启端盖，完成内部过滤元件的更换，相比法兰螺栓连接的端盖结构，维护效率能够提升六成以上，适合需要频繁更换滤芯的高杂质含量流体处理场景。从功能设计逻辑上看，四组过滤单元通过进出口的汇流管道实现并联运行，正常工况下四组设备同时投入作业，能够分摊单台设备的过滤负荷，降低单台滤芯的堵塞速度，延长滤芯的更换周期；当其中某一组滤芯出现堵塞需要更换时，可关闭该组对应的进出口阀门，

　　在不停止整个系统运行的前提下完成单组设备的维护作业，保障整条生产线的连续运行，这对于不能轻易停机的连续化工制程、循环冷却水系统来说至关重要，能够大幅降低停机维护带来的产能损失。筒体侧面的接口采用标准法兰连接规格，能够适配不同压力等级的工业管道，进出口管道的流向设计遵循下进上出的原则，流体进入筒体后流速降低，大颗粒杂质能够在重力作用下沉降到筒体底部的排污口位置，减少过滤元件的表层堵塞概率，提升纳污容量。机架的设计采用模块化思路，每组过滤单元对应的机架段都设置了统一的连接接口，如果后续需要提升系统的总处理流量，可直接在现有机架的端部拼接同规格的过滤单元，不需要重新设计整套支撑结构，扩展灵活度较高。在管路布局上，

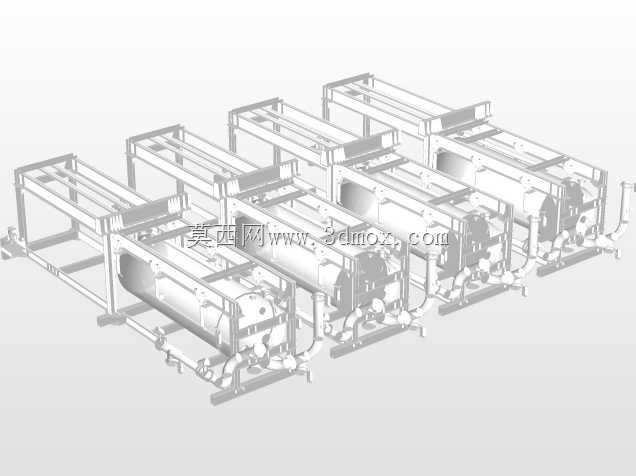

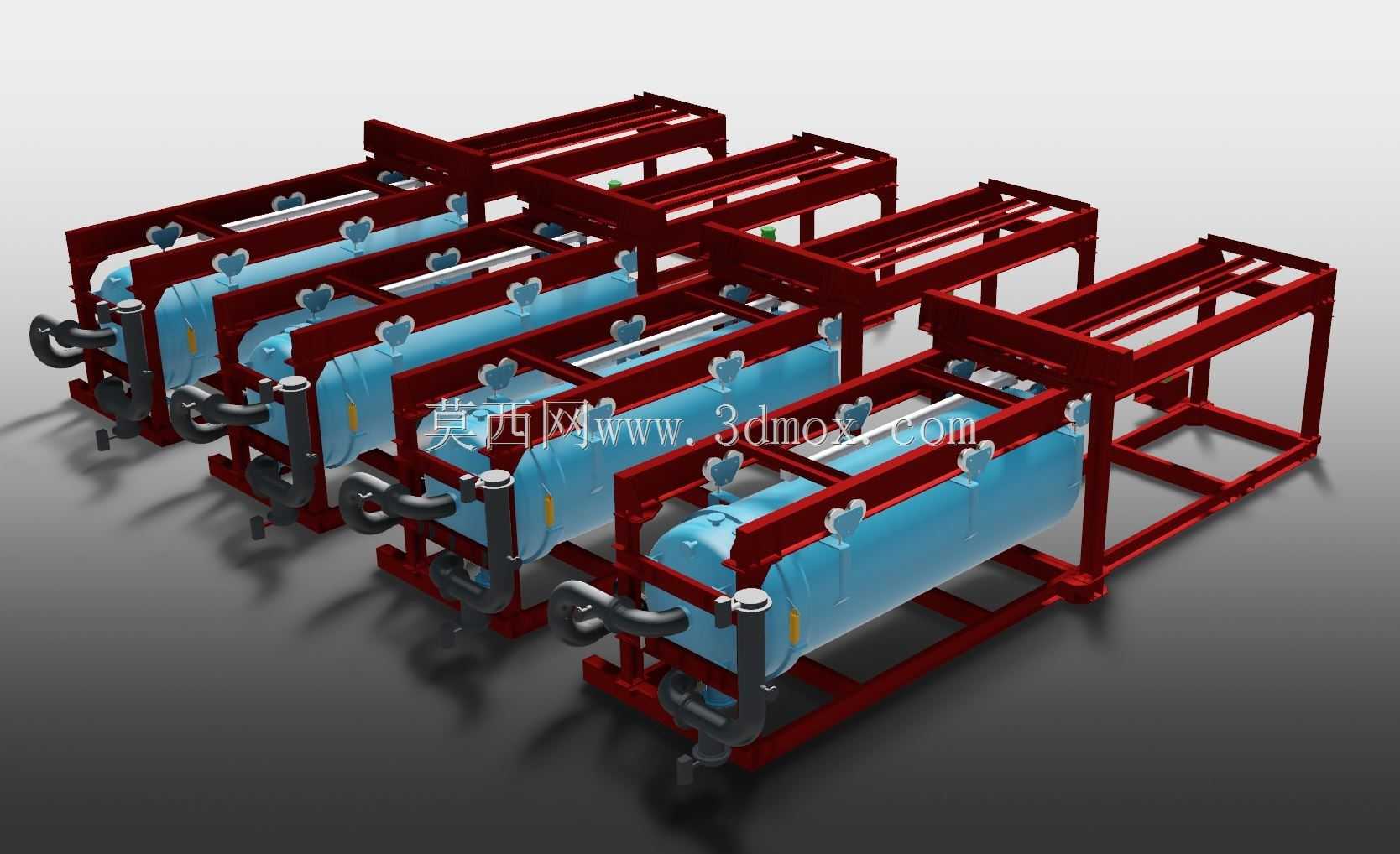

　　每组过滤单元的进出口都配置了独立的压力表接口，现场运行时可通过每组的压力差判断滤芯的堵塞程度，当压差达到设定阈值时再针对性更换对应单元的滤芯，避免过早更换滤芯造成的耗材浪费，也能避免滤芯击穿导致的过滤失效问题。筒体底部设置的排污口统一对齐到机架的同侧，可通过分支管路连接到统一的排污总管，现场排污作业时不需要单独对接每台设备的排污口，减少现场管路的排布复杂度。从建模细节上看，整套模型还原了机架的型钢焊接结构、筒体的鞍座固定方式、进出口管道的连接位置、操作侧的阀门预留空间，结构设计人员在做厂区管路排布时，可直接参考这套模型的安装边界尺寸，预留对应的设备安装空间、操作维护空间，避免出现现场安装时管道干涉、操作空间不足的问题；设备选型人员也可通过这套模型直观了解并联过滤装置的排布逻辑，根据自身工况的流量要求调整并联的过滤单元数量，匹配实际的处理需求。需要注意的是，这类卧式并联过滤装置在安装时要保证机架的水平度，避免筒体倾斜导致内部滤芯偏置，出现流体短路、过滤精度不达标的问题，同时进出口汇流管的管径要匹配总流量要求，避免汇流管段流速过高带来的压损过大问题。
