大型厢式压滤机工业过滤设备结构

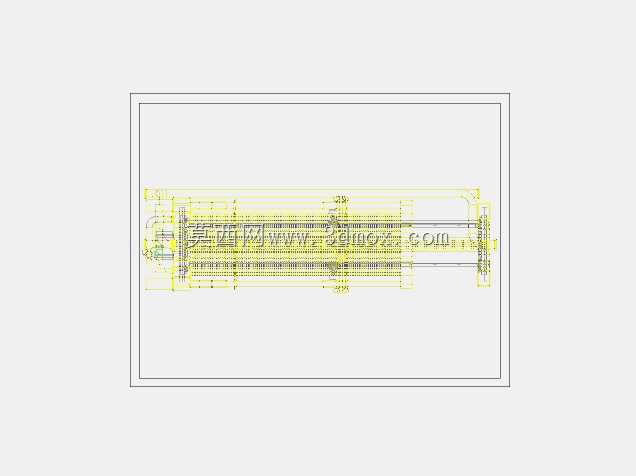

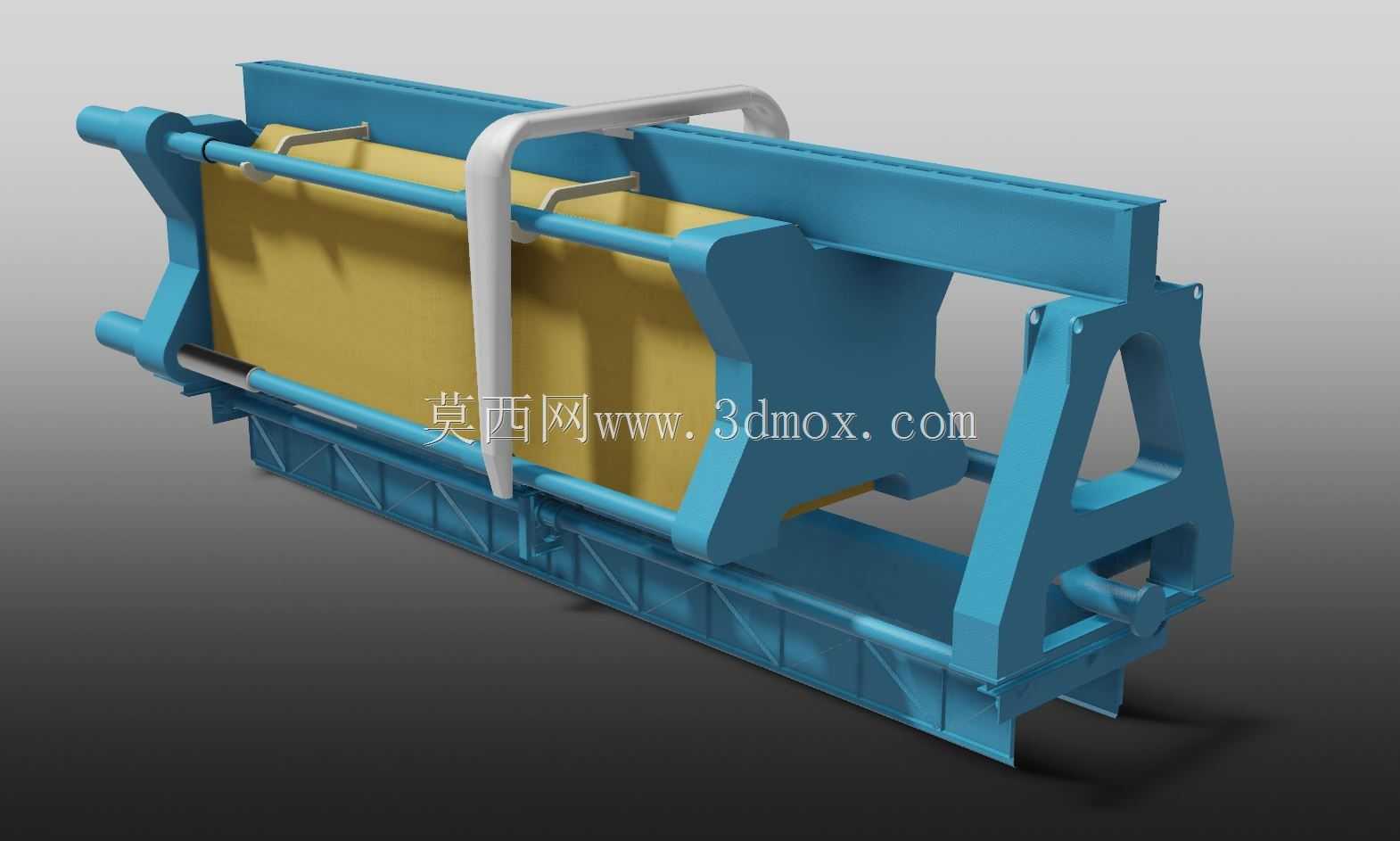

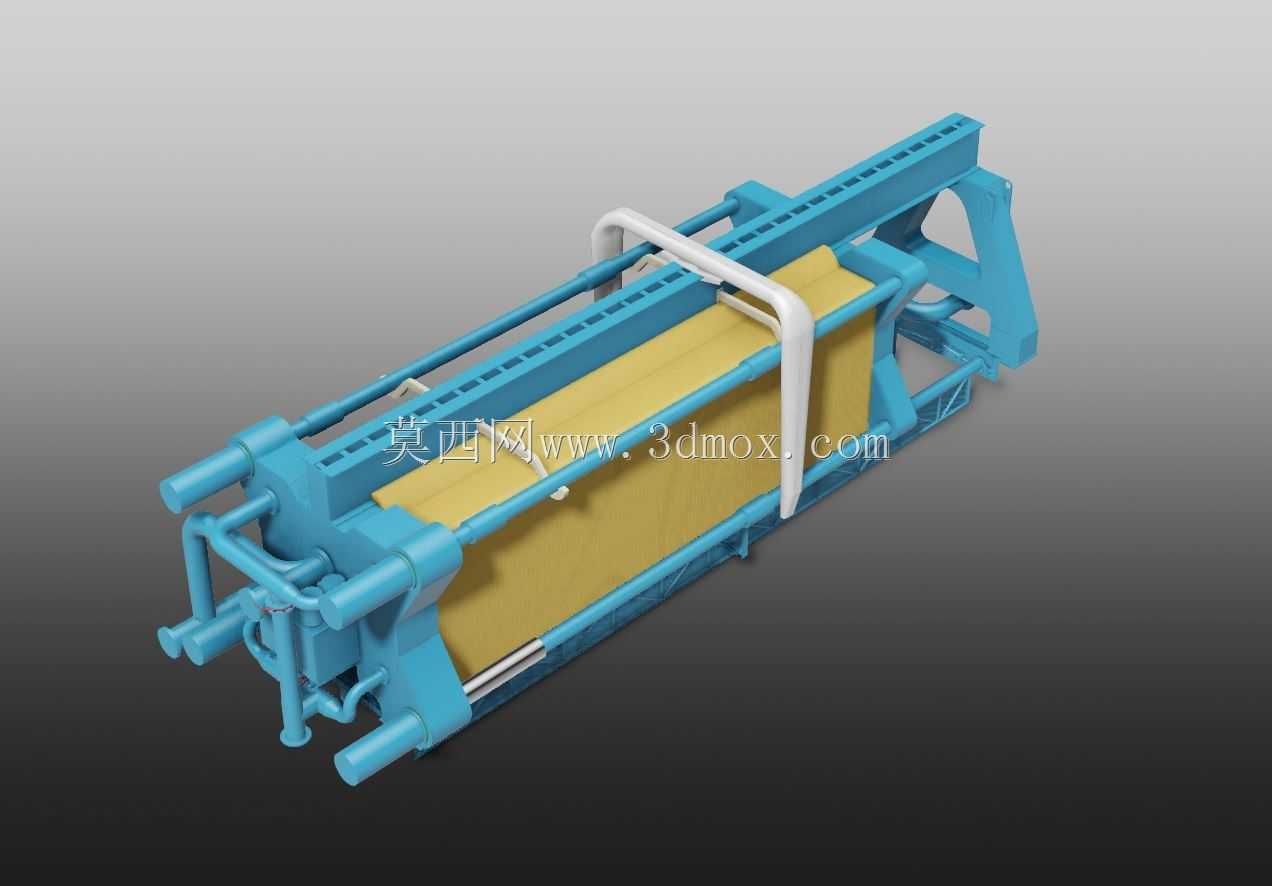

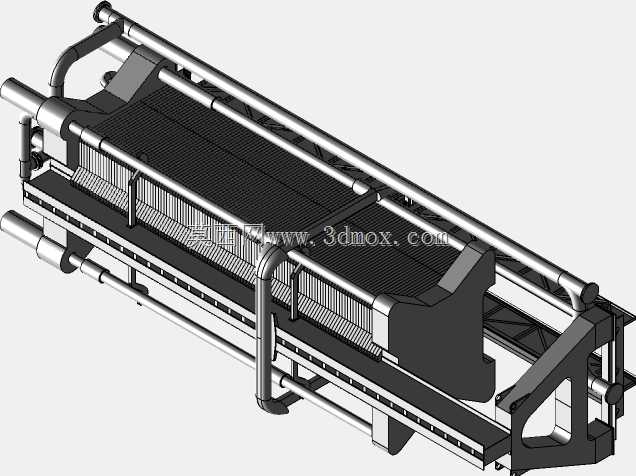

这款大型压滤机主要面向矿山精矿脱水、市政污泥干化、化工料浆固液分离等重载作业场景，单批次处理量适配千吨级产线的连续生产需求，在洗煤厂尾矿处理、有色金属冶炼渣液分离、污水处理厂污泥深度脱水环节都能稳定适配。设备整体采用框架式焊接钢结构作为承载主体，主梁采用箱型梁焊接结构，内部布置横向加劲肋抵消滤板压紧时的横向弯矩，避免长期重载下主梁出现下挠变形，两侧主梁的平行度公差控制在每米0.1mm以内，保证滤板推拉过程中不会出现卡滞、偏磨问题。压紧端采用A字型三角支撑结构，将液压缸的反作用力直接传导至设备底部的安装基座，相比传统直板支撑结构，侧向抗扭刚度提升40%以上，适配大规格滤板的高压压紧工况。滤板排布区域预留了足够的操作空间，侧面设置的弧形安全护栏既可以作为检修时的扶手，也能阻挡滤板喷溅的料浆伤及操作人员，护栏采用圆管弯折成型，安装位置避开滤板拉钩的运动轨迹，不会干涉自动拉板机构的正常运行。设备底部的机架采用分段式焊接结构，各段之间通过高强度螺栓连接，既方便运输时拆分，也能在安装时根据现场地面平整度调整各段高度，保证整机水平度误差在允许范围内。进料口设置在压紧端的中心位置，料浆通过中心通道均匀分配到各滤室，避免单侧进料导致滤板受力不均，滤板两侧的导杆采用表面淬火处理，硬度达到HRC45以上，配合铜质导向套减少推拉滤板时的磨损，延长导杆使用寿命。液压系统布置在机架尾部的空腔内，整体布局紧凑，高压油管沿主梁内侧的走线槽排布，避免外露被落料砸损，同时预留了液压站的检修空间，方便更换滤芯、调整溢流阀压力。设备的安装边界需要预留两侧各1.2米的操作通道，尾部预留1.5米的液压站检修空间，进料端预留0.8米的管道连接空间，整机安装时需要在基础上预埋地脚螺栓，螺栓埋深不小于600mm，保证压紧作业时设备不会出现位移。滤板的压紧行程根据滤板数量配置，最大压紧力适配1.6MPa的过滤压力，能够满足细颗粒物料的过滤要求，滤布的安装采用嵌入式压条固定，更换滤布时不需要拆卸额外的紧固件，大幅缩短滤布更换的停机时间。
