人造黄油生产加工专用设备结构设计

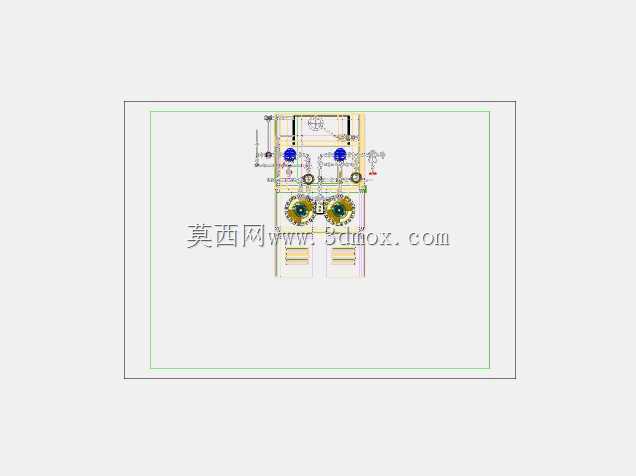

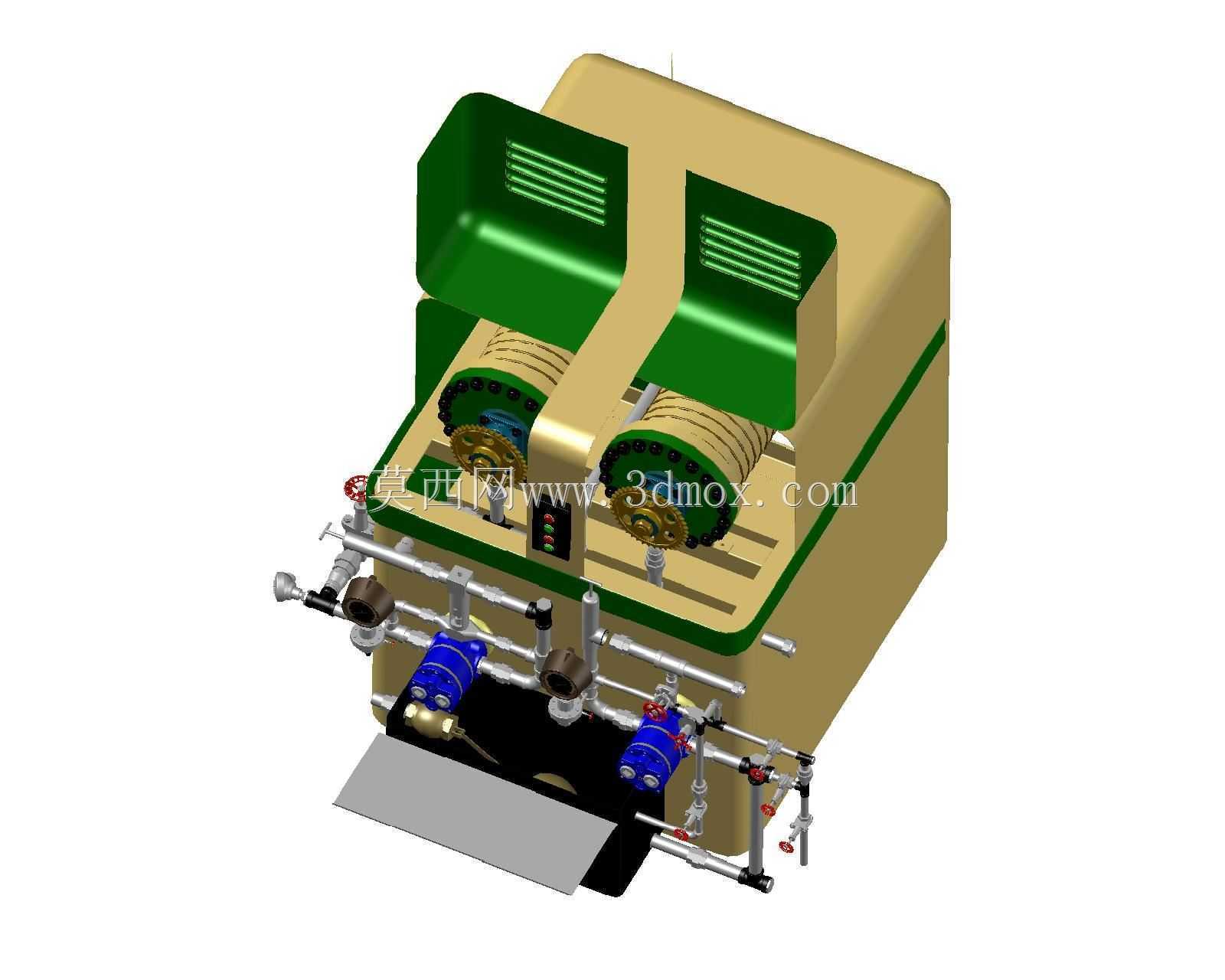

这套设备主要面向食用油脂深加工场景，是人造黄油量产环节的核心处理单元，可衔接上游油脂配料混合工序与下游灌装、成型工段，适配中小型食品加工厂、专用油脂生产车间的连续化作业需求，能完成黄油基料的均质、辊压、温控输送等核心工序，避免物料在加工过程中出现油脂分层、质地不均的问题。从结构设计逻辑来看，设备采用上下分层的布局思路，上层设置两组平行的带槽辊压组件，辊体表面做了导流槽设计，可对经过初步乳化的黄油基料进行反复辊压剪切，让水相和油相充分混合形成稳定的乳化体系，辊组上方的弧形护罩既可以防止加工过程中物料飞溅，也预留了散热通风的格栅结构，避免辊组长时间运转出现局部过热导致物料融化。下层区域集中布置了管路输送系统与流量调控组件，不同管径的管路分别对应基料输入、辅料添加、成品输出的通路，管路上配置的手动调节阀可根据不同配方的工艺要求，精准调整各通路的物料流量，蓝色的泵体组件为物料在管路内的流动提供稳定压力，保证物料输送过程中流速均匀，不会出现断流或者压力波动导致的产品质地差异。设备底部设置了平直的接料导板，经过辊压处理的成品物料可顺着导板进入下一道工序的接料装置，导板采用快拆结构设计，日常生产结束后可快速拆卸清理，避免残留物料变质影响后续批次的产品卫生指标。从安装边界来看，设备整体采用方正的箱式主体框架，外部护板做了圆弧过渡处理，没有突出的尖锐结构，安装时只需预留侧面管路操作、正面维护的操作空间即可，不需要额外搭建复杂的安装基座，设备底部的支撑脚可调整水平度，适配车间地面存在轻微高度差的安装场景。在功能细节上，两组辊压组件的间隙可通过侧方的调节旋钮进行微调，可根据不同硬度要求的黄油产品调整辊压厚度，适配不同品类产品的加工需求，管路上的接头均采用食品级密封结构，避免出现物料渗漏或者密封件污染物料的问题，整体结构兼顾了生产实用性与食品生产的卫生要求，建模过程中对管路的走向、组件的装配间隙都做了还原，可直接作为同类食品加工设备设计的参考蓝本，也可用于生产车间的布局模拟、设备操作培训的演示素材。
