气动薄膜式三通比例调节阀结构设计

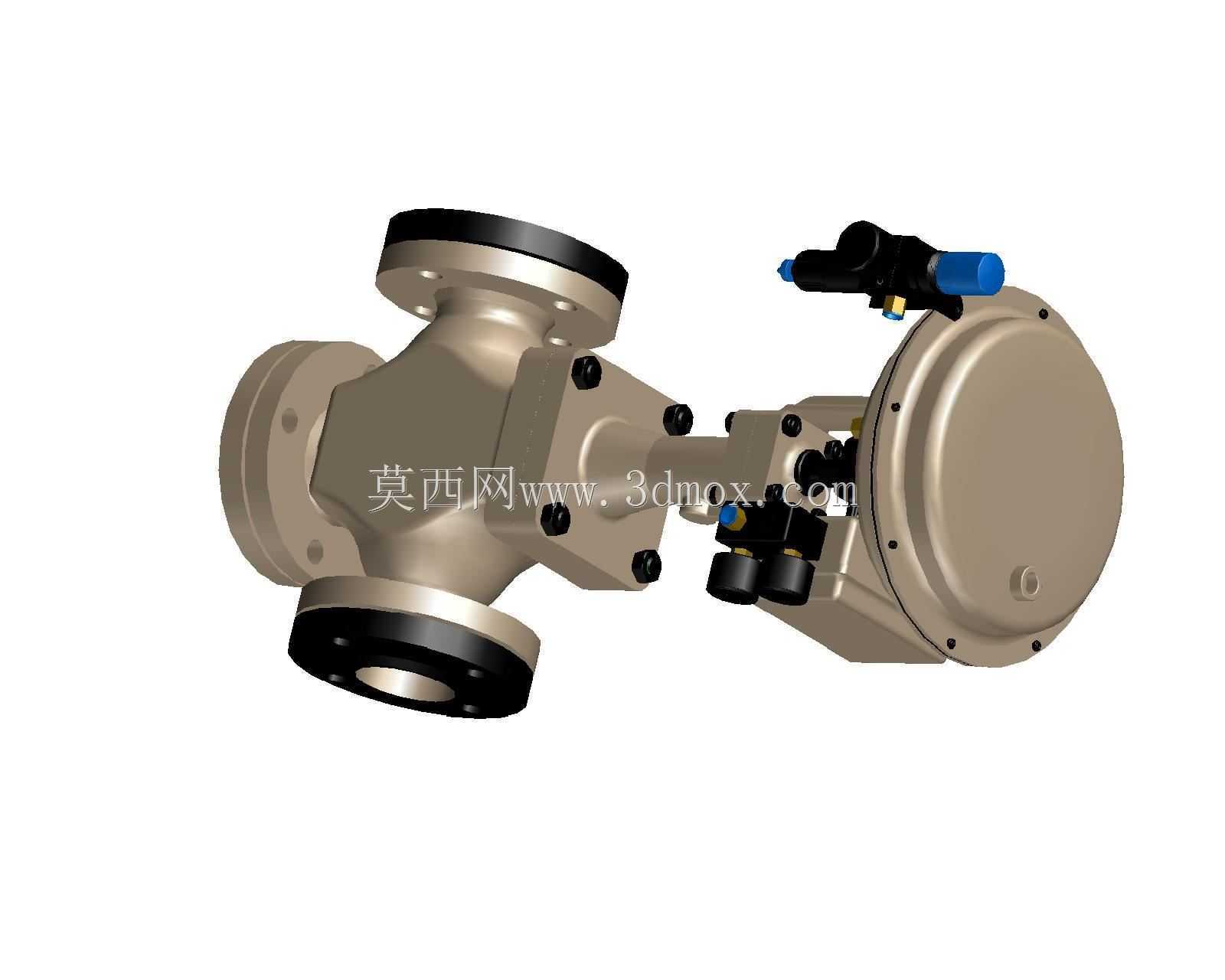

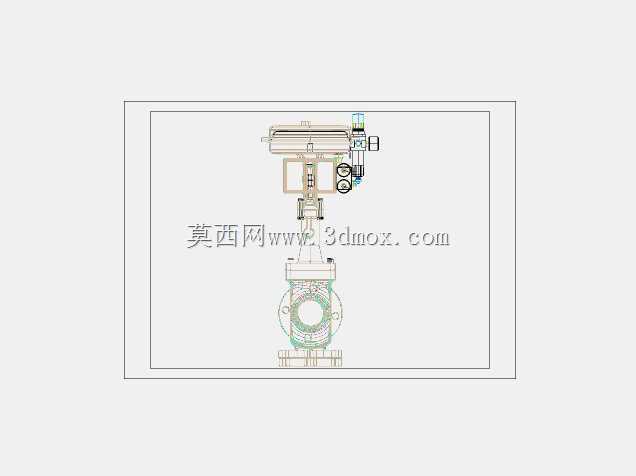

该三通比例调节阀主要面向化工、电力、暖通及轻工生产线中的流体配比与工况调节需求，常见于换热器出口温度控制、冷热介质分流合流、锅炉给水调节以及工艺管线压力稳定回路。在实际选型布置时，工程师需要先核对管路通径与法兰标准，确认阀体进出口的中心距、端面距以及执行机构上方的检修空间，避免薄膜气室与周边桥架、管道或保温层发生干涉。阀体采用三通流道结构，可在合流工况下将两路介质按比例混合，也可在分流工况下将一路介质按需求分配至两条支路，相比两台两通阀并联的方案，管路布置更紧凑，控制点更少，调节响应也更直接。上部薄膜执行机构依靠仪表风压推动膜片并压缩弹簧，带动阀杆产生直线位移，阀芯位置随控制信号连续变化，从而实现对流量、温度或压力的闭环调节。侧面配置的气动附件包含定位器与过滤减压阀组件，定位器将控制信号与阀位反馈进行比较，动态修正进入气室的气压，保证阀芯开度精确跟随指令；过滤减压阀则对气源进行净化并稳定输出压力，减少气源波动对调节精度的影响。建模过程中优先还原了法兰密封面、螺栓分布圆、阀盖填料函、膜头夹紧环以及附件安装支架的真实结构，流道过渡区做了圆滑处理，以降低介质湍流和局部阻力。阀体中腔与阀盖之间采用螺栓连接，便于后期更换阀芯、阀座和填料；薄膜气室为对开式壳体，膜片被周向均匀夹紧，保证承压时受力均衡。执行机构与阀体通过支架耦合，阀杆行程与气室有效面积、弹簧刚度相互匹配，选型时需结合压差、介质温度、泄漏等级和弹簧范围综合核算。安装边界方面，除法兰对接尺寸外，还应预留侧面接线、气源管走线以及手动操作机构的活动空间，竖直安装通常更利于填料密封和阀杆对中。整体结构兼顾调节精度、维护便利性与管路适应性，能够为过程控制方案设计、阀组布置校核以及设备三维布局提供直观参考。
