Connectwell CA802工业接线端子结构设计

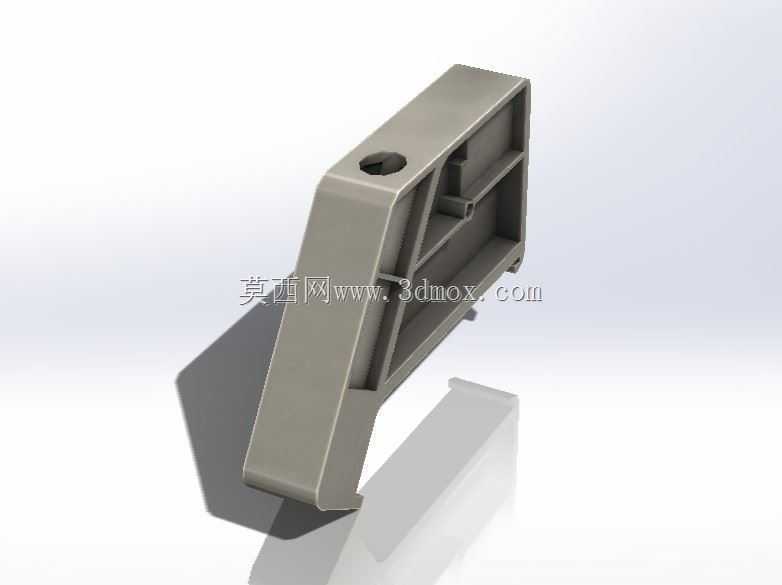

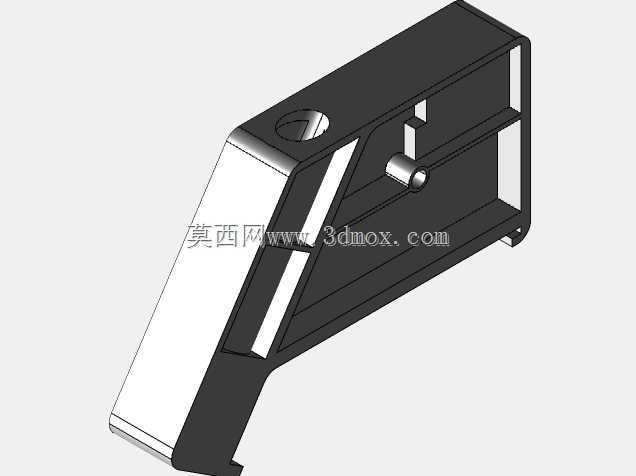

这款Connectwell CA802连接件主要应用在工业控制柜内部的导线接驳场景，在低压配电回路、自动化设备信号传输链路中承担多股导线的固定与导通作用，日常运维中可快速实现导线的分接、转接，无需反复剥线缠绕，大幅提升柜内布线的规整度与后期检修效率。从结构设计来看，整体采用一体式注塑壳体加内部导电嵌件的组合形式，壳体外侧的加强筋布局并非随意设置，沿着端子插拔受力方向布置的纵向筋条，既可以提升壳体的抗弯折强度，避免接线拧紧时壳体开裂，也能在多端子并排安装时形成均匀的散热间隙，避免长时间载流时热量积聚。顶部的安装孔位适配标准DIN导轨的卡扣固定方式，安装时只需对准导轨轻压即可卡入，拆卸时用一字螺丝刀撬动底部卡扣即可快速取下，无需额外紧固件，适配目前主流的电控柜安装标准。壳体的侧壁做了错位防呆结构，相邻端子拼接时不会出现装反、错位的情况，每个接线位的导线入口做了倒角导向处理，即使是多股软线压接冷压端头后，也能顺利插入接线腔，不会出现线丝散落在外引发短路的隐患。内部的导电件采用高弹性铜材冲压成型，压线螺丝的底部做了压花处理，拧紧时可以牢牢咬住导线端头，即使在设备振动的工况下也不会出现导线松脱、接触电阻变大的问题。从安装边界来看，单端子的宽度适配标准导轨的安装间距，多端子并排拼接时不会占用额外的柜内空间，接线腔的深度可以容纳最大6平方毫米的硬导线接入，满足大部分工业控制回路的载流需求。壳体的绝缘材质选用阻燃级工程塑料，可耐受常规工业环境下的温度波动，不会因为长期受热出现脆化变形，表面的哑光处理也能避免柜内照明反光，方便运维人员辨识接线标识。在实际选型应用中，这类端子常被用在PLC输入输出回路的信号转接、电机动力回路的分线连接、传感器供电线路的接驳位置，相比传统的缠绕搪锡接线方式，不仅接线效率提升数倍，后期更换线路、排查故障时也能快速定位对应回路，减少停机维护时间。设计时还考虑了不同线径的兼容问题，压线板的浮动结构可以自适应不同粗细的导线，不会出现细线压不紧、粗线塞不进的情况，壳体底部的导轨卡扣做了圆角过渡，安装时不会刮伤导轨表面的防腐层，长期使用也不会出现卡扣断裂导致端子脱落的问题。
