自动敲奏铝板琴机械演奏装置结构

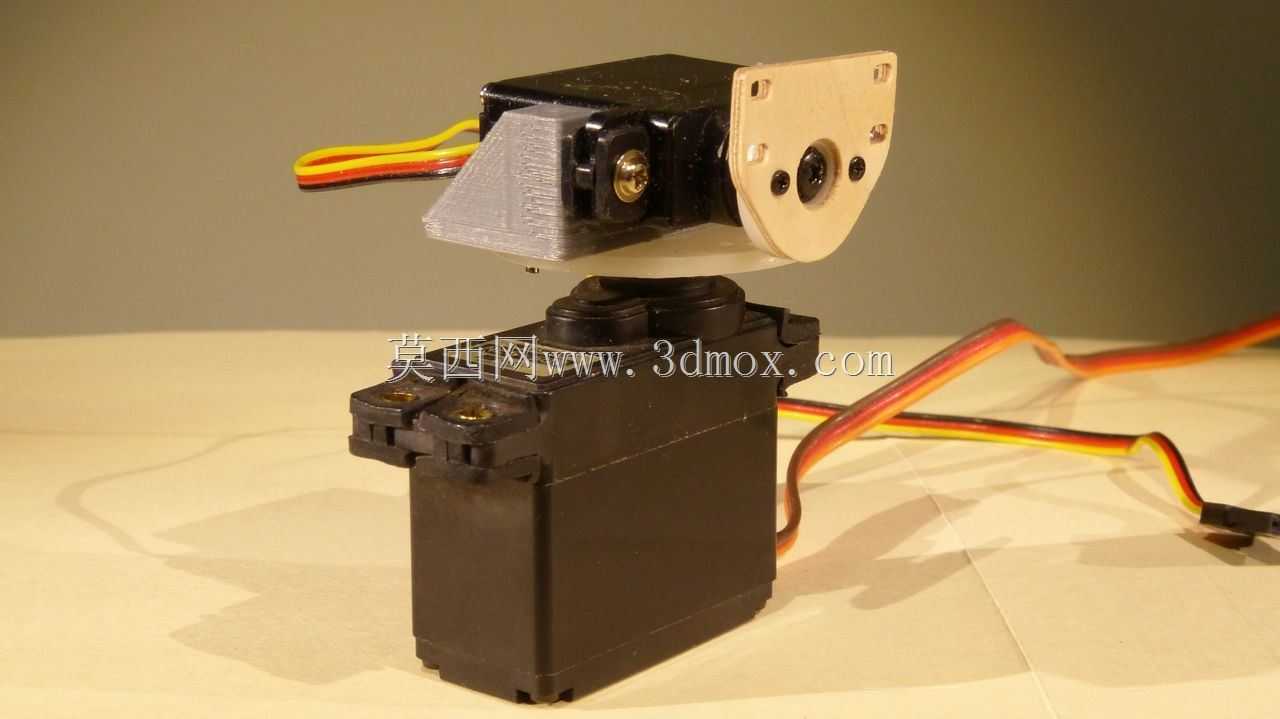

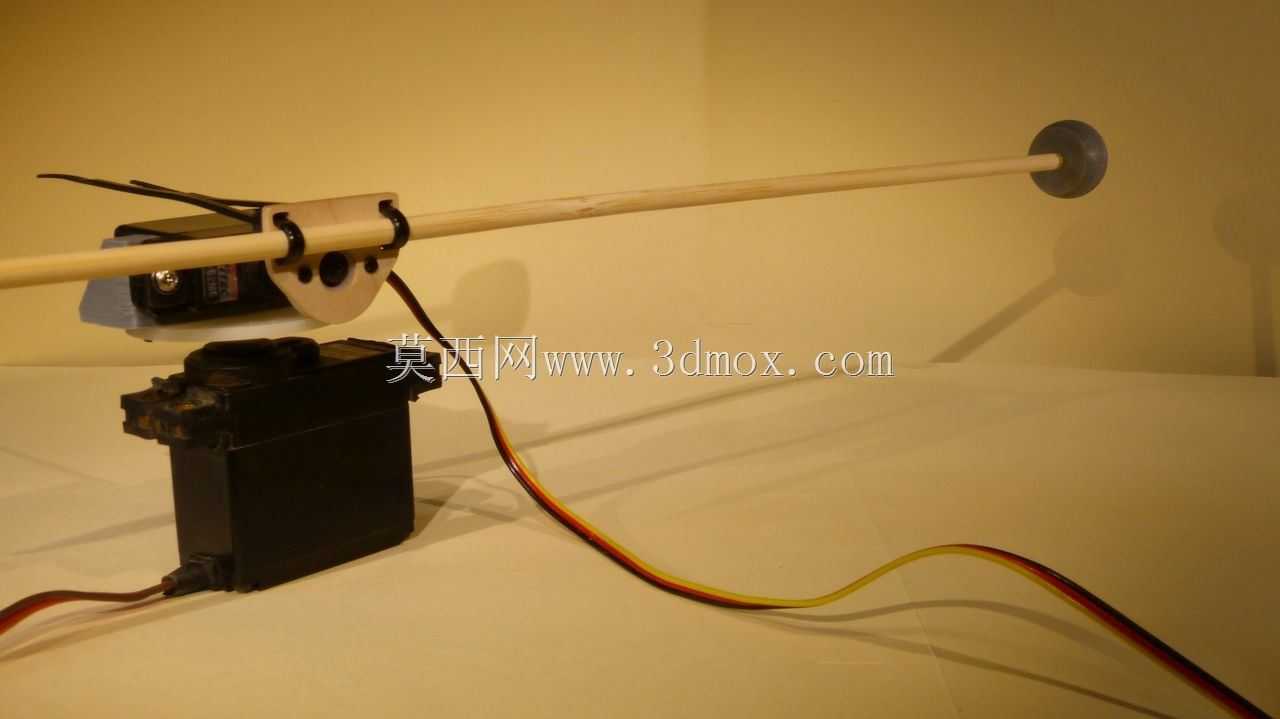

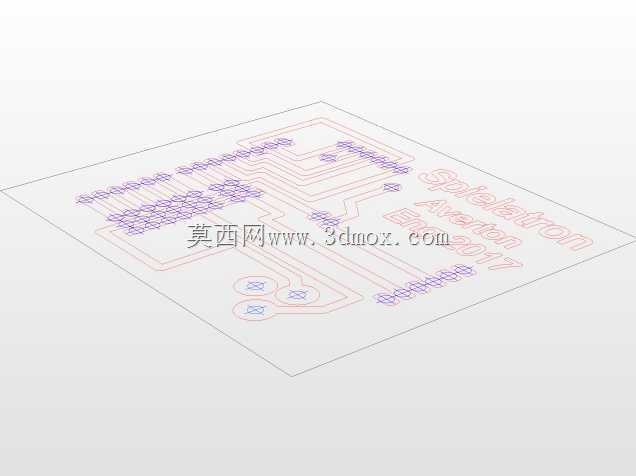

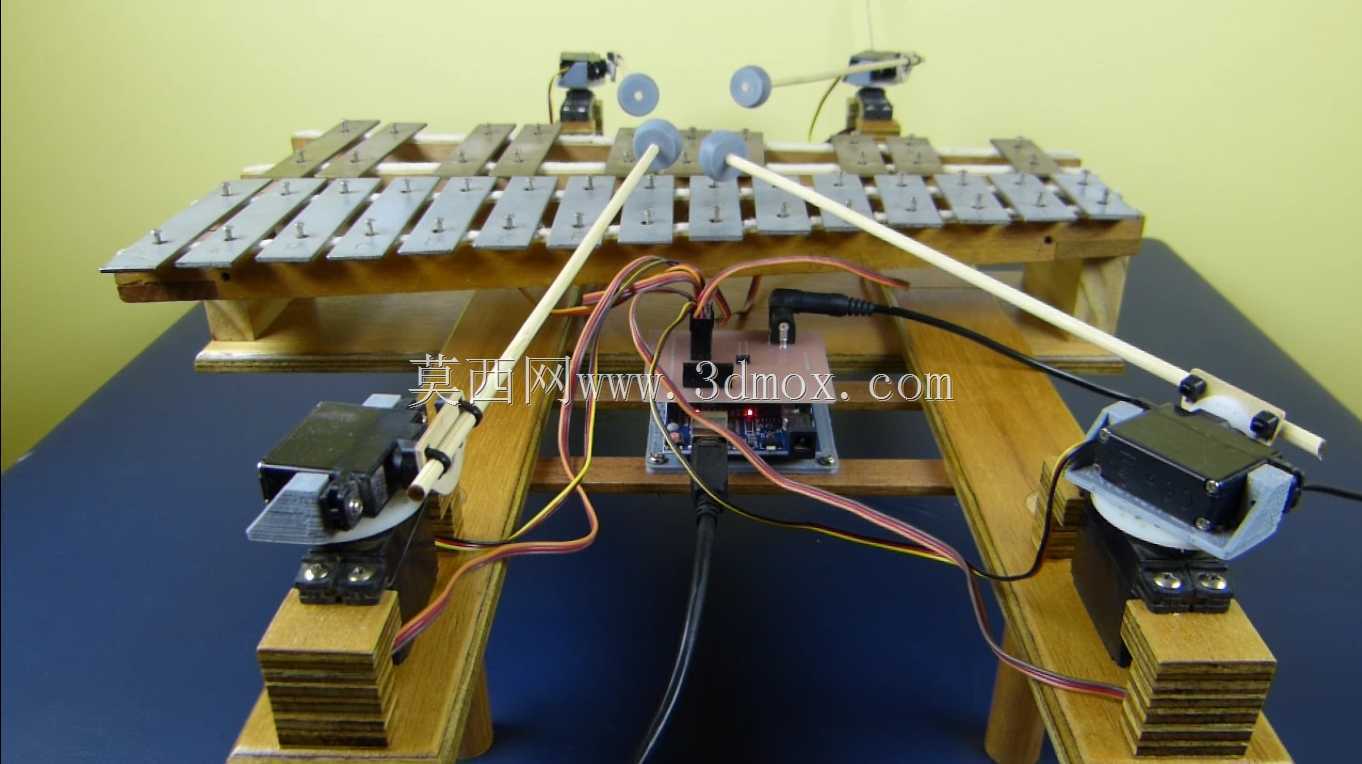

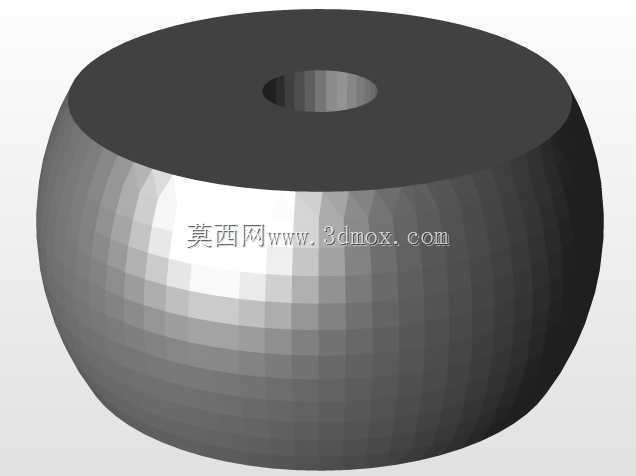

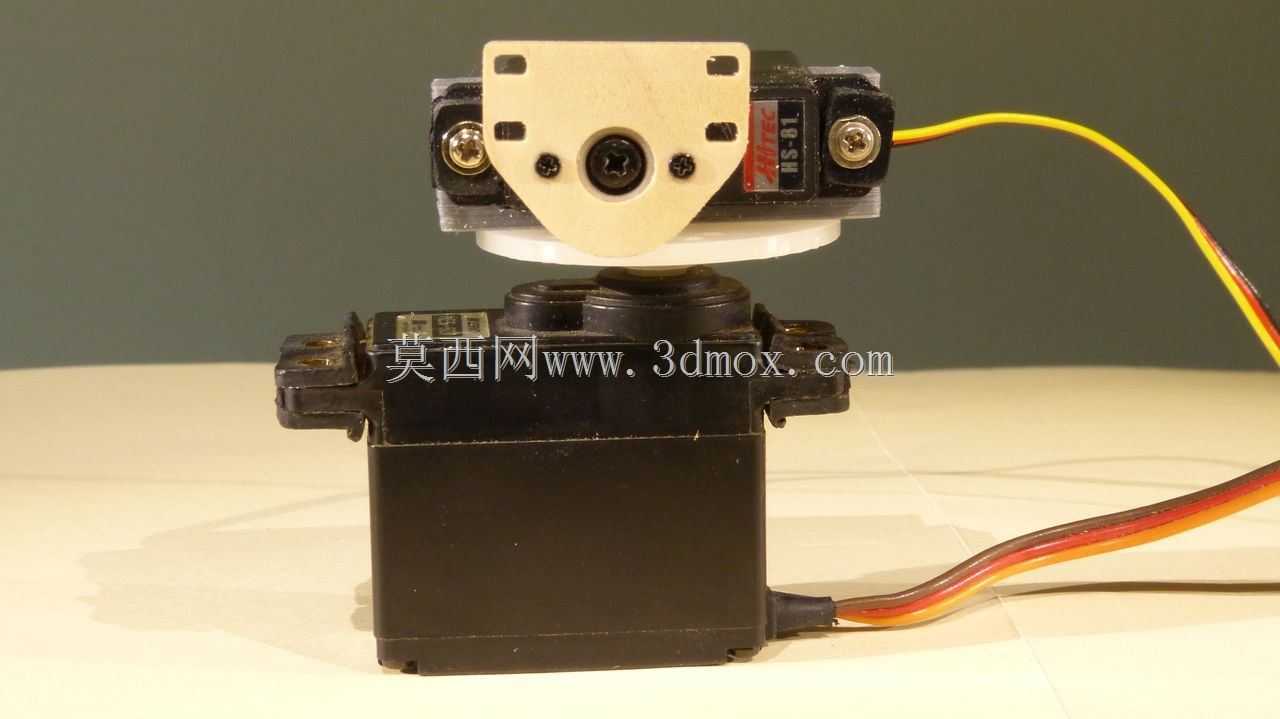

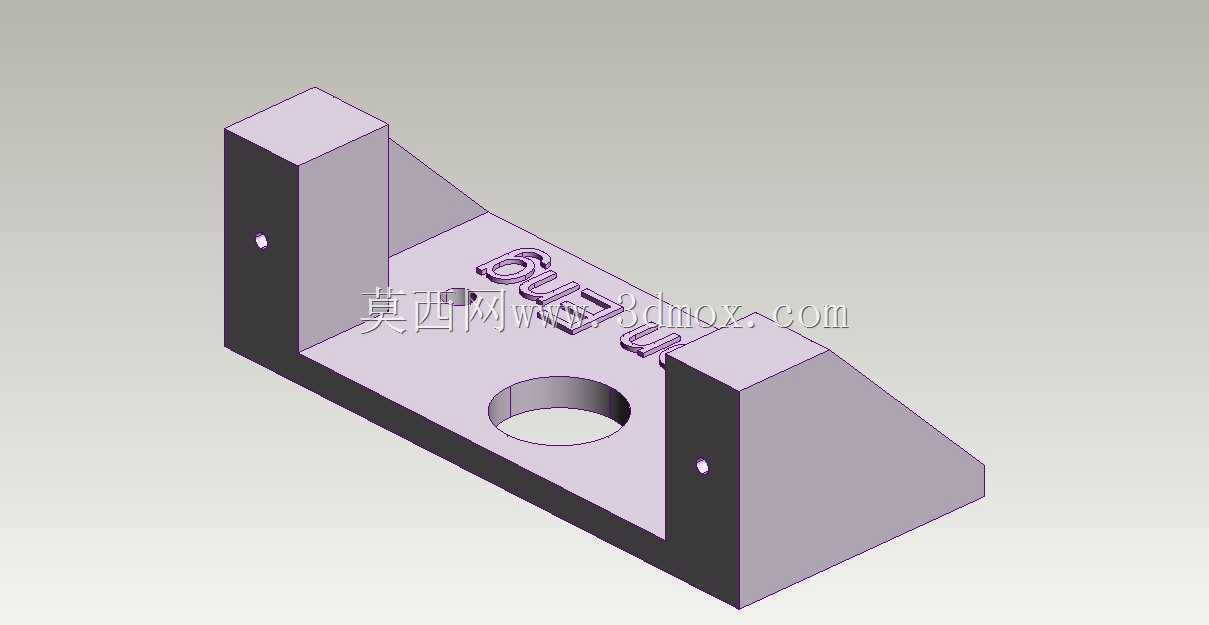

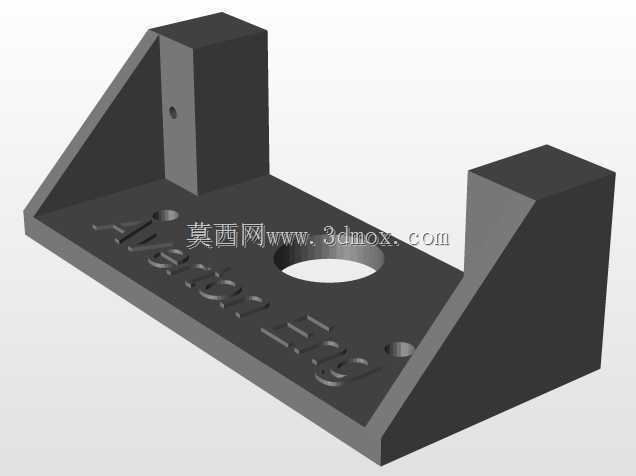

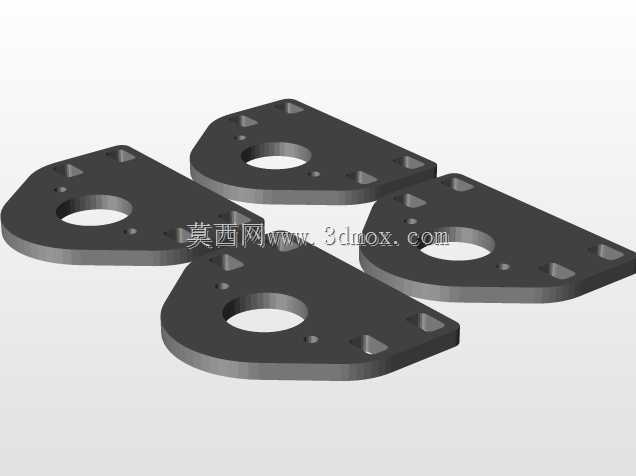

这套自动演奏装置面向科普展示、创客教学、小型互动展演场景设计，核心功能是替代人工完成铝板琴的精准敲击演奏，可应用于科技馆互动展项、中小学科创教育演示、小型文创活动的自动化表演环节，也可作为机械电子一体化教学的实操案例，帮助学习者理解多轴协同运动控制、执行机构末端定位的工程逻辑。装置的执行端采用四组舵机驱动敲击臂，每组敲击臂对应固定音域的琴键区域，敲击臂末端采用轻质木质杆搭配软质敲击头，既保证敲击力度传递的直接性，又避免硬接触损伤铝板琴的金属音片，敲击头的安装位置预留了5mm的调节余量，可根据不同音片的发声特性微调敲击接触点，优化单音的音色饱满度。整体支撑框架采用层压木质板材搭建，底座的安装边界适配常规25音高中音铝板琴的外形尺寸，横向跨度覆盖全部琴键的排布范围，纵向预留了控制电路板、接线端子的安装空间，舵机安装座采用层叠木板垫高设计，保证敲击臂的运动平面与琴键表面保持平行，避免敲击过程中出现侧向剐蹭影响音准。控制部分采用开源控制板作为核心，接线布局沿木质框架的走线槽排布，舵机信号线与电源线分开布设，减少信号干扰导致的动作延迟，控制程序可根据乐谱的节拍、音高对应输出舵机转动角度信号，控制敲击臂的抬起、下落动作，实现不同节奏型的曲目演奏。设计过程中优先考虑了部件的易加工性，非标准结构件可通过3D打印或轻型CNC加工制作，连接部位采用标准紧固件装配，无需特殊粘接工艺，方便使用者根据手头的铝板琴尺寸调整安装位，适配不同规格的音片排布；敲击臂的转动轴采用低阻尼铰接结构，减少舵机的负载扭矩，保证长时间连续运行时的动作稳定性，电源接口布置在装置后侧，避免走线干扰前端的演奏展示效果。
