内螺纹连接手动球阀三维设计作品

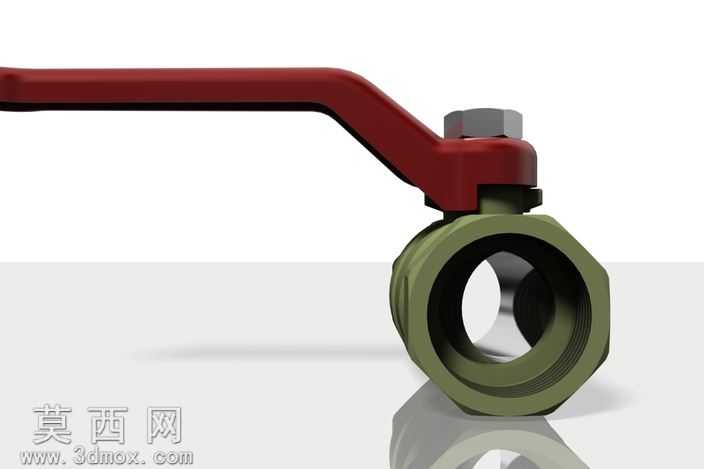

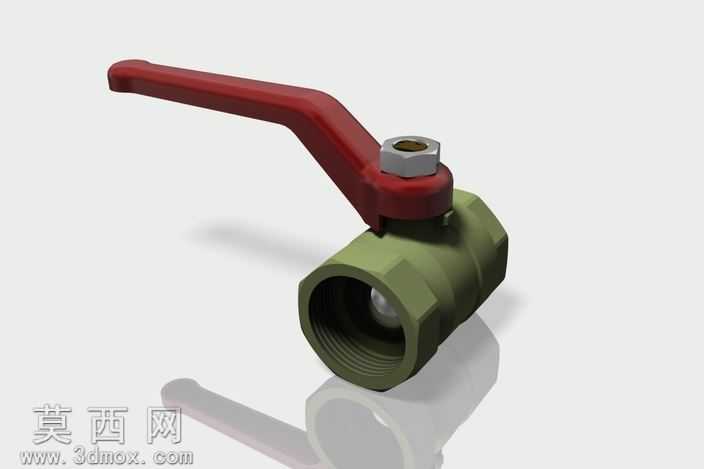

本作品为手动内螺纹球阀的三维数字化设计成果，建模阶段依托Autodesk Inventor平台完成全参数化构建，首先对球阀核心结构进行拆解规划，将整体拆分为阀体、球体密封件、阀杆、操作手柄、压紧螺母五大核心模块，各模块独立建模后通过装配约束完成整体组合，全程遵循机械设计的尺寸配合规范，保证各部件间的装配公差符合实际工业生产要求。建模过程中对阀体的内螺纹结构做了精细化还原，采用螺旋扫掠特征生成标准管螺纹牙型，还原真实螺纹的啮合结构，阀体外部的六角加强结构采用拉伸切除结合倒角工艺特征制作，还原铸件阀体的真实外形细节；球体部分采用旋转特征生成基础球面，在球面与阀杆配合位置做了定位槽结构设计，保证阀杆转动时可精准带动球体完成90度回转动作，实现管路的通断控制。阀杆部分做了阶梯轴结构设计，上下分别设置与手柄、球体配合的定位扁位，同时预留密封件安装位，还原真实球阀的防泄漏结构逻辑；操作手柄采用钣金折弯特征模拟真实冲压手柄的形态，手柄表面做了防滑纹理设计，手柄与阀杆的连接位置做了嵌套式配合结构，保证操作时的力矩传递稳定，顶部的压紧螺母采用标准六角螺母特征建模，还原阀杆压紧密封的装配结构。材质渲染阶段针对不同部件做了差异化材质设置，阀体部分赋予军绿色哑光喷塑金属材质，模拟工业球阀常用的铸件喷塑表面质感，调整材质粗糙度参数还原铸件表面的细微颗粒感；操作手柄赋予红色烤漆金属材质，添加轻微的反光效果还原烤漆表面的光滑质感，球体部分赋予抛光不锈钢材质，设置高反射率参数还原金属球面的镜面反光效果，压紧螺母与螺纹部分赋予镀锌钢材质，还原标准五金件的银灰色金属质感。场景搭建采用浅灰色哑光地面作为承载，添加柔和的环境光与定向补光，在阀体下方投射出柔和的接触阴影，同时在阀体表面生成自然的环境反射效果，让整体渲染效果贴近工业产品展示的真实视觉效果。设计过程中充分考虑球阀的实际工作逻辑，将手柄的转动角度限制在0到90度区间，对应阀门全开与全关的两个工作状态，各部件的装配间隙参考实际工业产品的装配公差设置，既保证模型视觉上的真实感，也可用于后续的装配模拟、运动仿真以及工程图导出工作，完整还原了手动内螺纹球阀的结构特点与外观特征。
