双电控三位五通气动换向阀三维设计

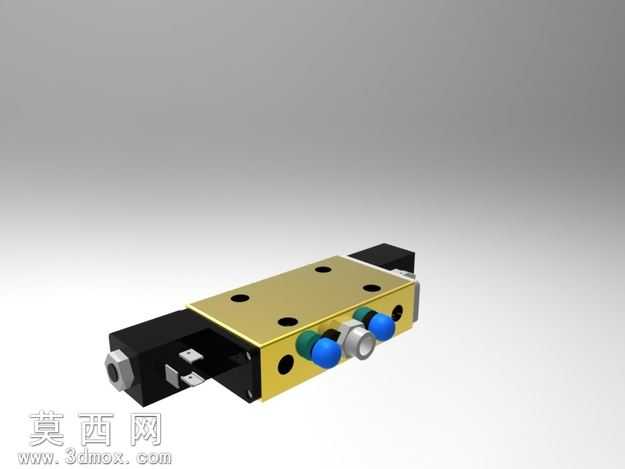

本作品为气动系统常用的双电控三位五通换向阀三维模型，建模过程严格遵循气动元件的实际生产尺寸规范，首先通过草图绘制勾勒出阀主体的矩形基体轮廓，对阀体的安装孔位进行精准定位，确保四个安装沉孔的孔距、孔径完全匹配行业通用安装标准，避免实际装配时出现孔位错位问题。建模阶段对阀体两端的电磁驱动端进行了细节还原，准确呈现了电磁线圈的安装槽、接线端子的插片结构，保证驱动部分的结构比例与实物一致。针对阀身的气路接口部分，逐一绘制了五个气路接嘴的结构，区分了进气口、工作口、排气口的尺寸差异，对接嘴处的密封环安装槽做了精细化建模，还原了密封结构的装配位置。材质渲染阶段，为阀身主体赋予了阳极氧化金色金属材质，模拟铝合金硬质氧化后的表面质感，调整材质的粗糙度参数还原哑光金属的细腻触感；两端电磁端盖赋予黑色哑光工程塑料材质，还原线圈封装外壳的视觉效果；气路接嘴处的蓝色堵帽赋予半哑光塑料材质，密封环赋予深绿色橡胶材质，接线插片赋予亮面镀锌金属材质，不同材质的区分让模型的辨识度大幅提升。结构设计上还原了三位五通阀的中位机能特征，准确呈现了阀杆的滑动装配空间，阀体内部的气路通道做了简化示意同时保证外部接口位置完全准确，安装面的平整度做了细节处理，还原实际产品的加工面特征。设计过程中充分考虑了气动阀的实际装配逻辑，所有可拆卸部件的装配间隙都做了合理预留，既保证模型外观的严合度，也符合实际产品的装配公差要求，可用于气动回路搭建演示、设备装配模拟、气动系统教学展示等场景，模型细节完整，无结构缺失，各部件比例协调，渲染效果贴近实物外观。
