带芯件型腔的注塑成型模具结构设计

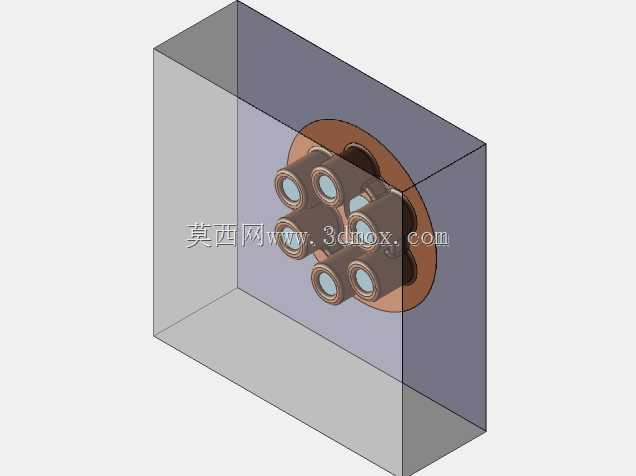

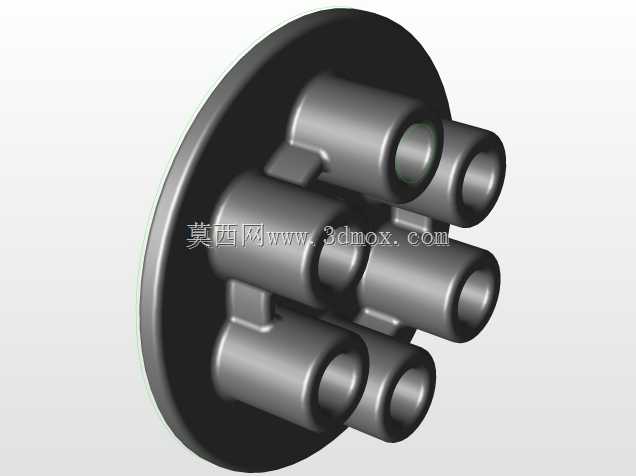

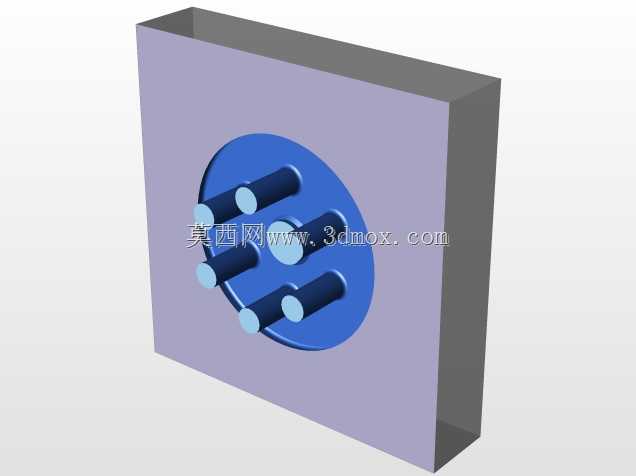

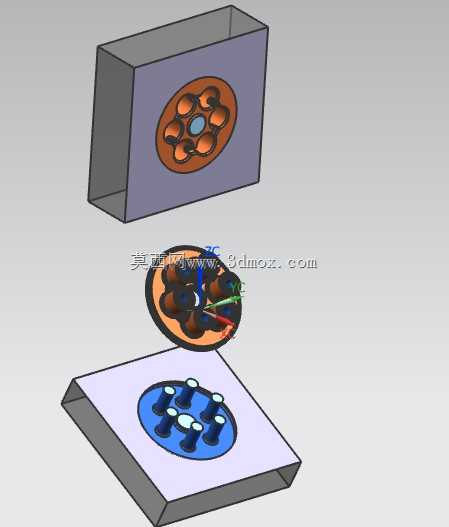

该模具结构主要应用于小尺寸带内嵌芯件的塑胶零部件批量注塑成型场景，常见于消费电子小型结构件、家电功能配件、汽车内饰小型卡扣类零件的生产环节，核心用途是在注塑工序中精准固定内嵌芯件，完成塑胶熔体的填充、保压、冷却定型，最终产出芯件与塑胶基体结合牢固、尺寸精度符合装配要求的成品零件。整套模具采用上下对开的两板模基础结构，分为定模侧与动模侧两个核心部分，定模侧开设与产品外轮廓完全匹配的凹模型腔，型腔表面做抛光处理以保证成型后产品外表面的光洁度，动模侧设置与产品内轮廓适配的凸模芯，同时在凸模芯区域设计了专门的芯件定位结构，能够在合模前将待嵌入的金属或硬质芯件精准卡装在定位柱上，避免注塑过程中熔体冲击导致芯件偏移、错位，从结构根源上解决嵌件注塑常见的芯件偏位、包胶不均问题。设计过程中重点考量了熔体填充的流道布局，将进胶点设置在型腔边缘非外观面区域，避免进胶痕迹残留在产品外观面影响成品质感，同时在型腔周边均匀布置排气槽，能够在熔体快速填充时将型腔内的空气顺利排出，减少填充不足、烧焦、气泡等注塑缺陷的产生概率。冷却水路采用随形排布的设计，沿着型腔与型芯的轮廓均匀布置，保证模具各个区域冷却速率一致，避免因冷却不均导致产品出现翘曲变形、尺寸超差的问题，有效缩短成型周期提升生产效率。从安装边界来看，整套模架的外形尺寸适配常规100吨级小型注塑机的安装规格，定位圈尺寸、浇口套规格均符合行业通用标准，无需额外改装即可直接装夹上机生产，模具的开模行程、顶出距离均经过匹配核算，能够保证开模后产品顺利从型腔脱出，不会出现顶白、顶穿等损伤产品的问题。整套结构的导向定位采用精密导柱导套配合，合模时能够保证定模与动模的同轴度控制在0.02mm以内，确保型腔与型芯的配合精度，长期批量生产也不会出现飞边、错模等问题，有效降低生产过程中的调机难度与不良品率。
