医疗注射用圆顶保护帽注塑模具结构

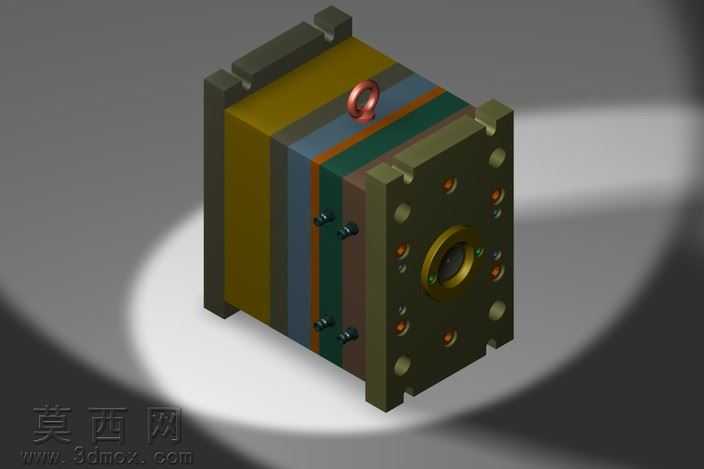

本套三维模型为医疗注射类圆顶保护帽的成型注塑模具，建模过程严格遵循注塑模具设计规范，从塑件工艺分析入手完成全结构搭建。首先针对医疗级保护帽的圆顶薄壁结构特征，确定了一模多腔的型腔布局方案，在三维建模环境中完成了分型面的精准构建，通过对塑件拔模角度、壁厚均匀性的校验，优化了分型线的位置，避免成型后出现飞边、脱模卡滞等问题。模型完整还原了叠层式模架结构，从定模座板、定模板、流道板、动模板、支承板到动模座板的各层板件均按实际加工尺寸建模，各板件之间的定位销、紧固螺栓的装配位置完全符合模具装配公差要求，导柱导套的配合间隙在建模时预留了合理的滑动余量，保证开模合模动作的顺畅性。浇注系统采用平衡式流道设计，主浇道衬套、分流道、浇口的尺寸匹配保护帽的薄壁成型需求，可保证熔融塑胶在型腔内的均匀填充，避免出现缺胶、熔接痕等成型缺陷。冷却系统的水路布局围绕型腔、型芯均匀排布，水路直径、隔水板位置经过优化，可实现成型周期内模温的均匀控制，减少塑件翘曲变形的概率。脱模机构采用顶针顶出结构，顶针位置排布在塑件非外观面的加强结构处，避免顶出痕迹影响保护帽的外观质量，同时设置了复位杆保证合模时顶出机构的精准回位。渲染阶段对不同模架板件赋予了差异化的金属材质，定动模板采用调质钢材的哑光金属质感，流道板、紧固件分别赋予不同的金属色泽以区分结构层次，型腔镶件部分采用镜面钢材的高反光材质，还原模具核心成型部件的加工质感，吊环等标准件也做了对应的金属材质处理，整体渲染效果清晰展现模具的分层装配结构，可直观呈现各部件的装配关系与功能分区。整套模型的结构设计充分考虑了医疗塑件的成型精度要求，各部件的连接、定位、运动结构均符合注塑模具的实际生产逻辑，可作为同类医疗耗材注塑模具设计的参考案例。
