卡车转向信号反射器LED集成结构设计

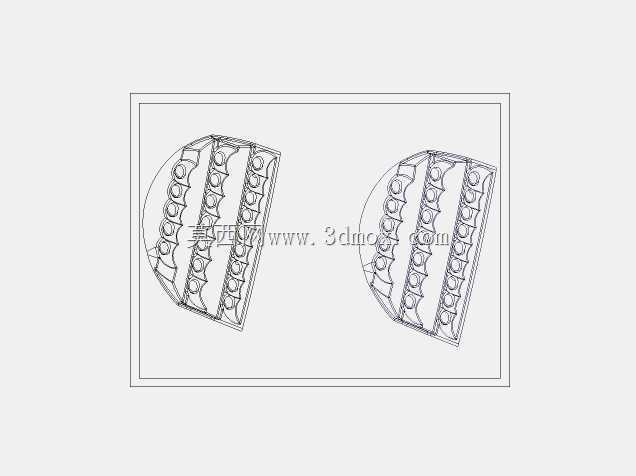

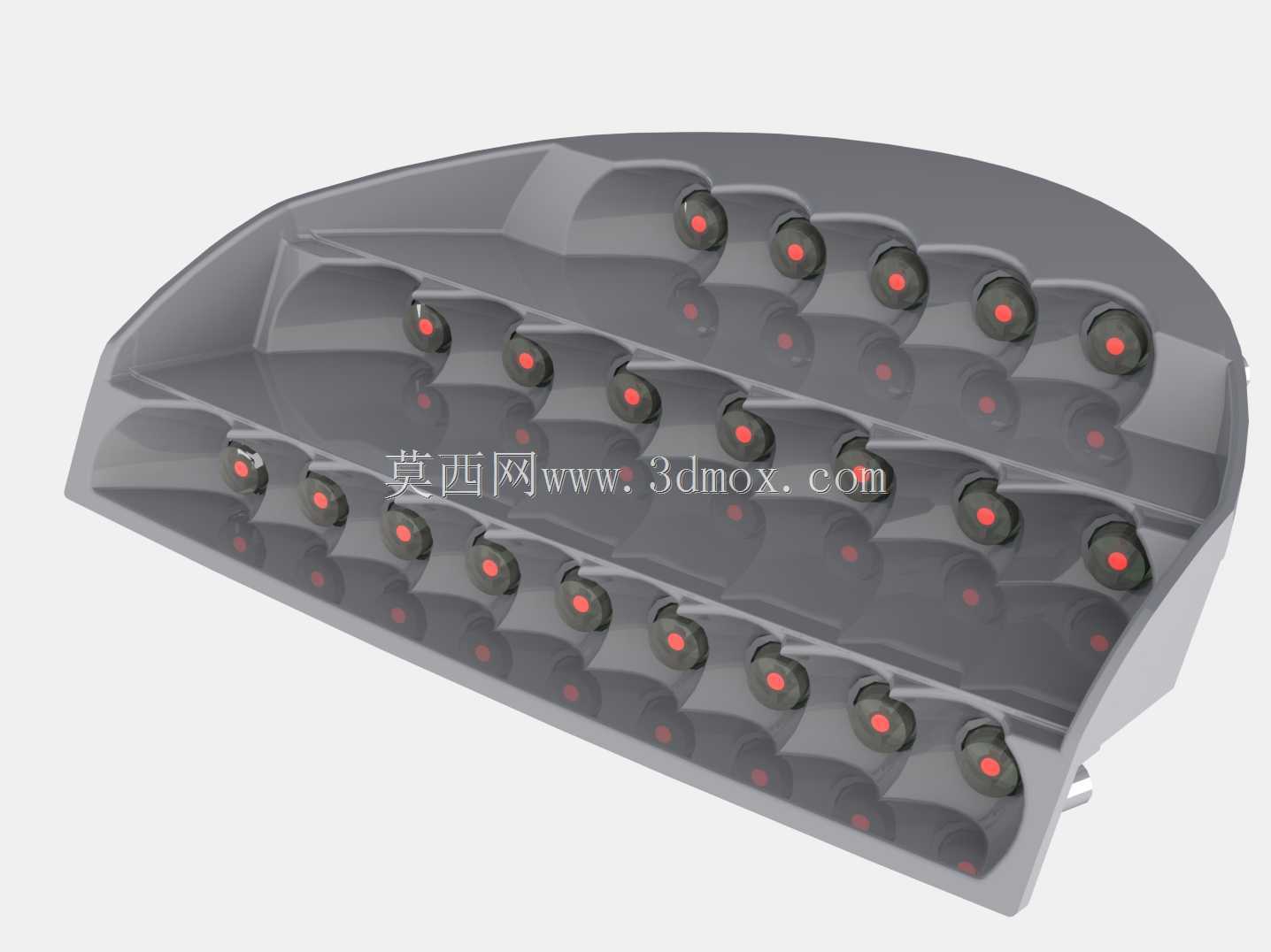

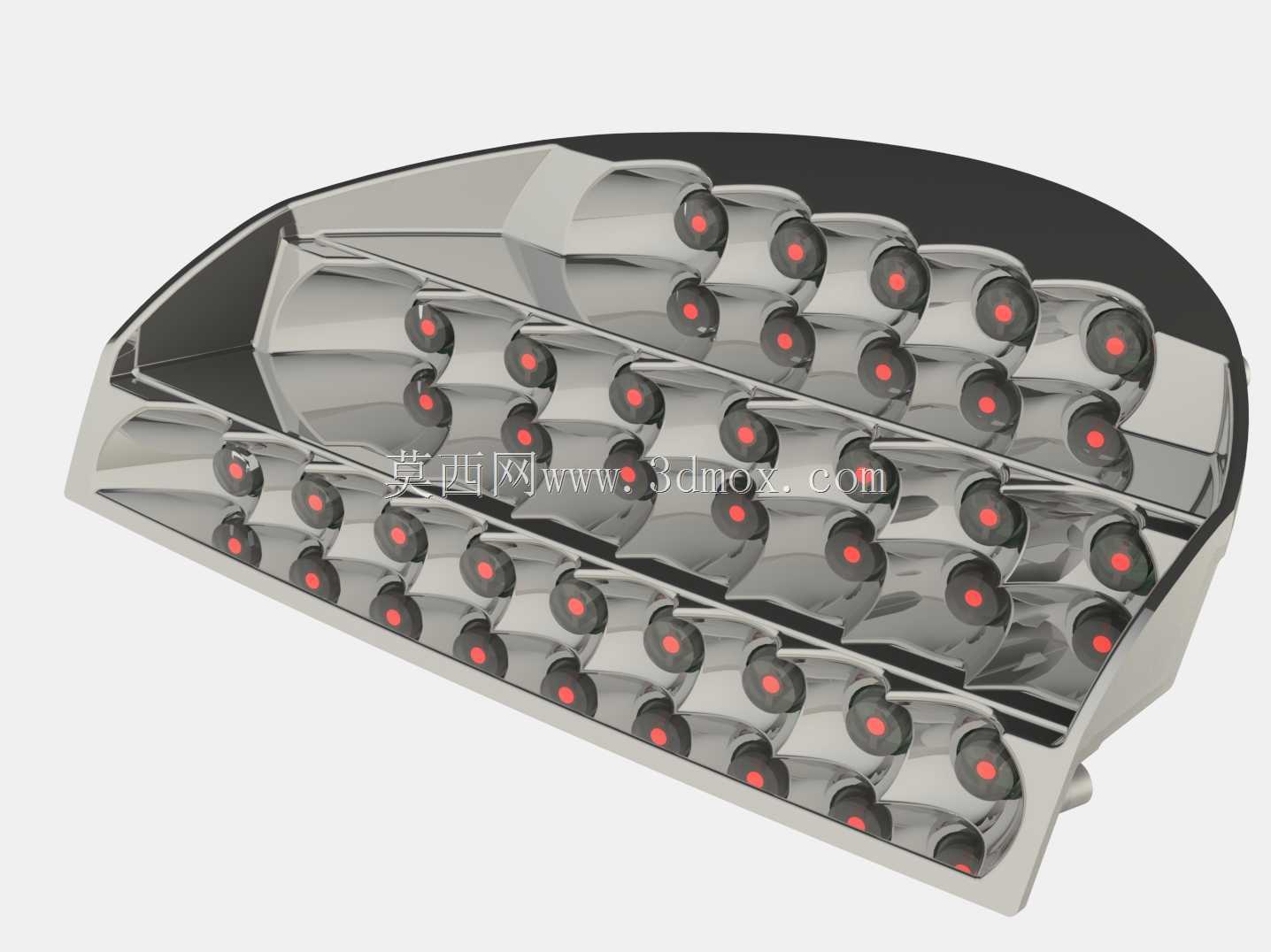

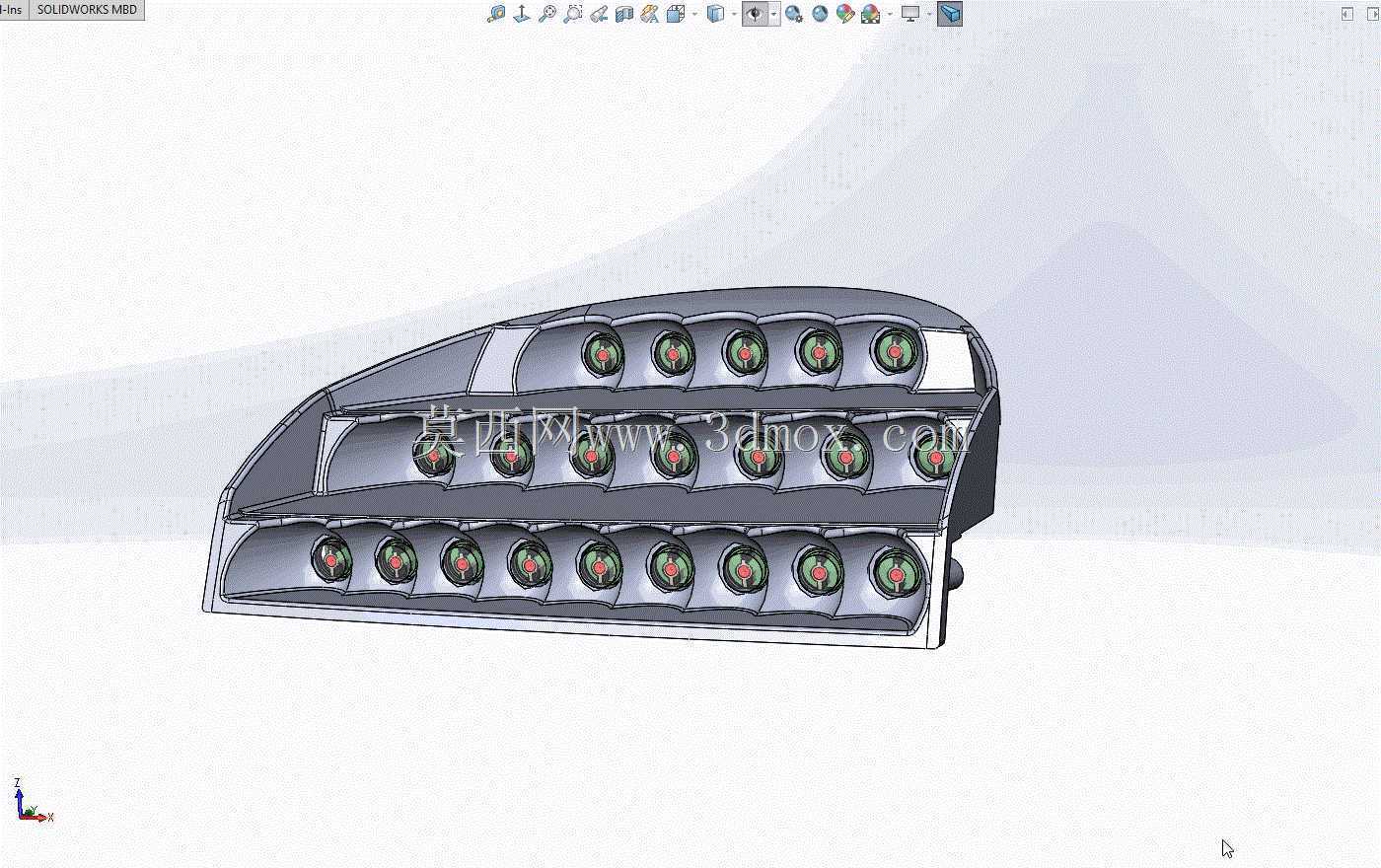

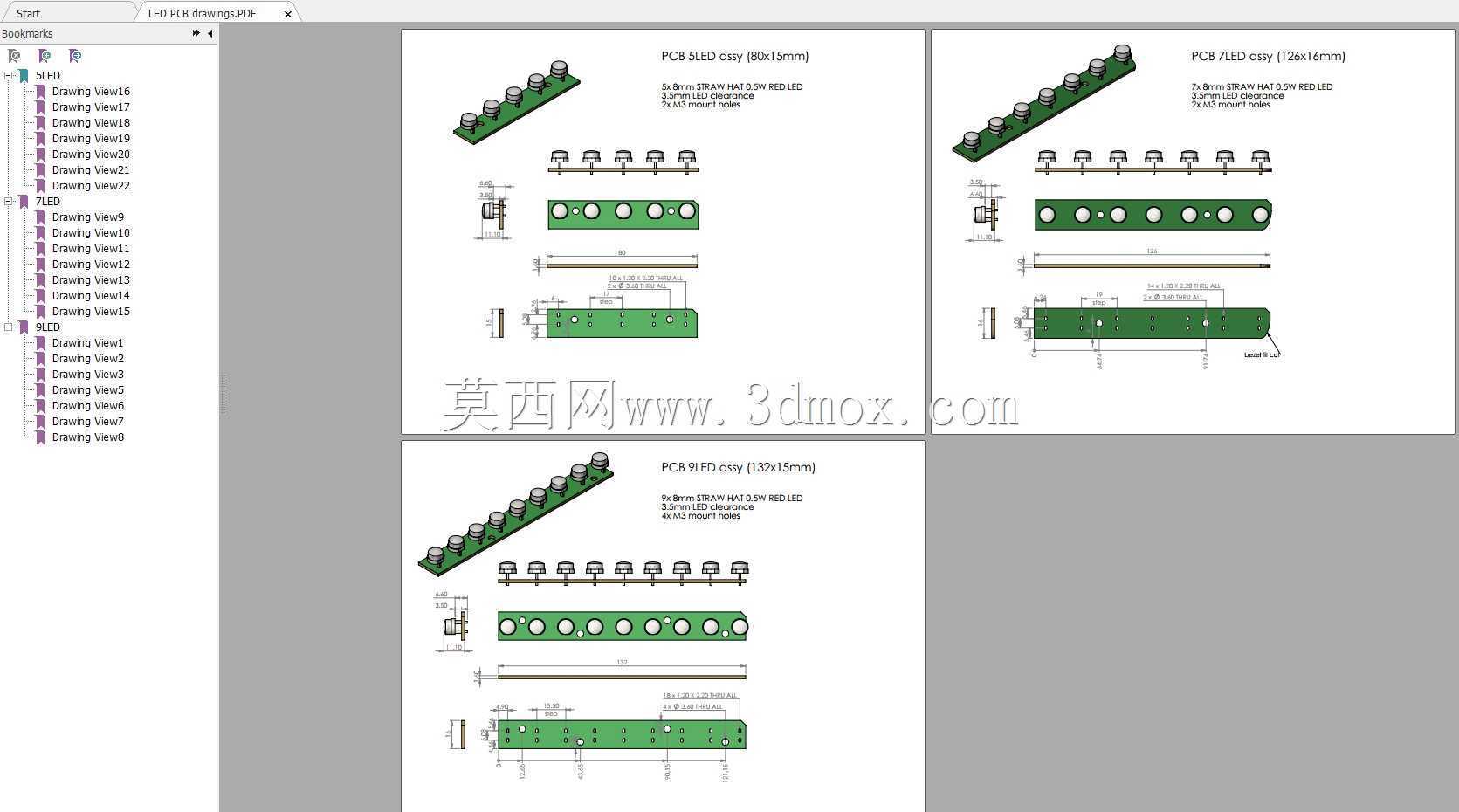

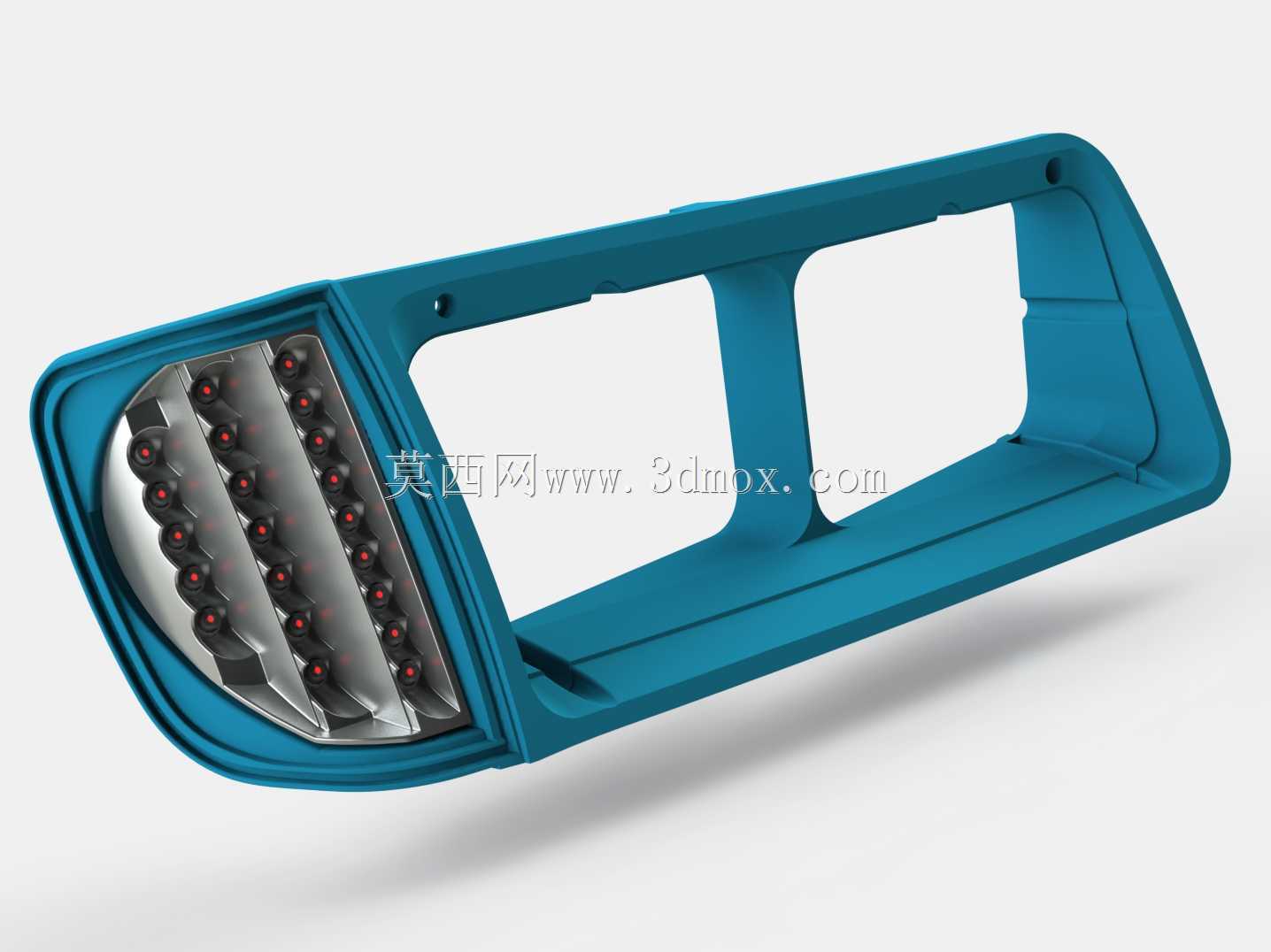

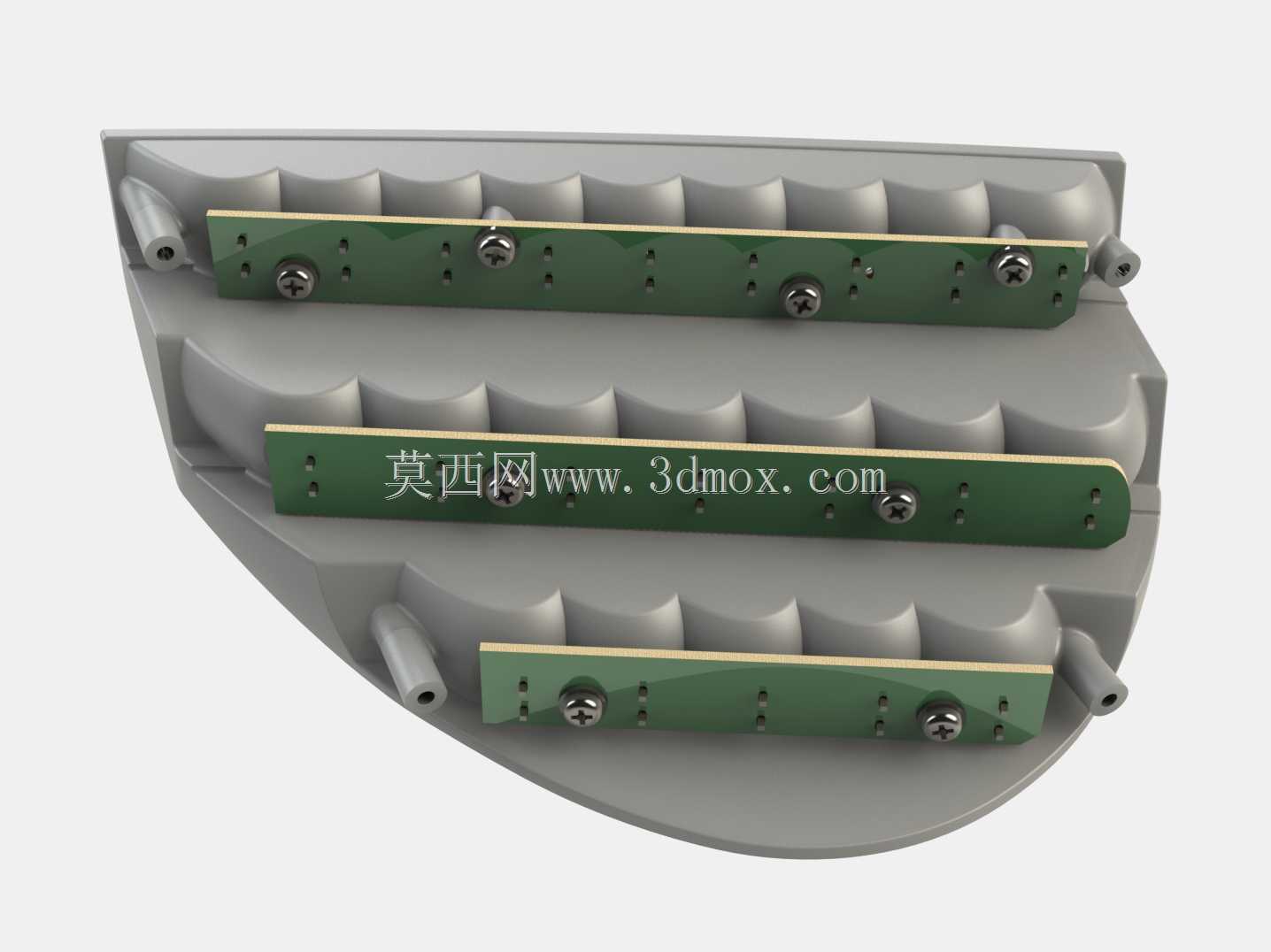

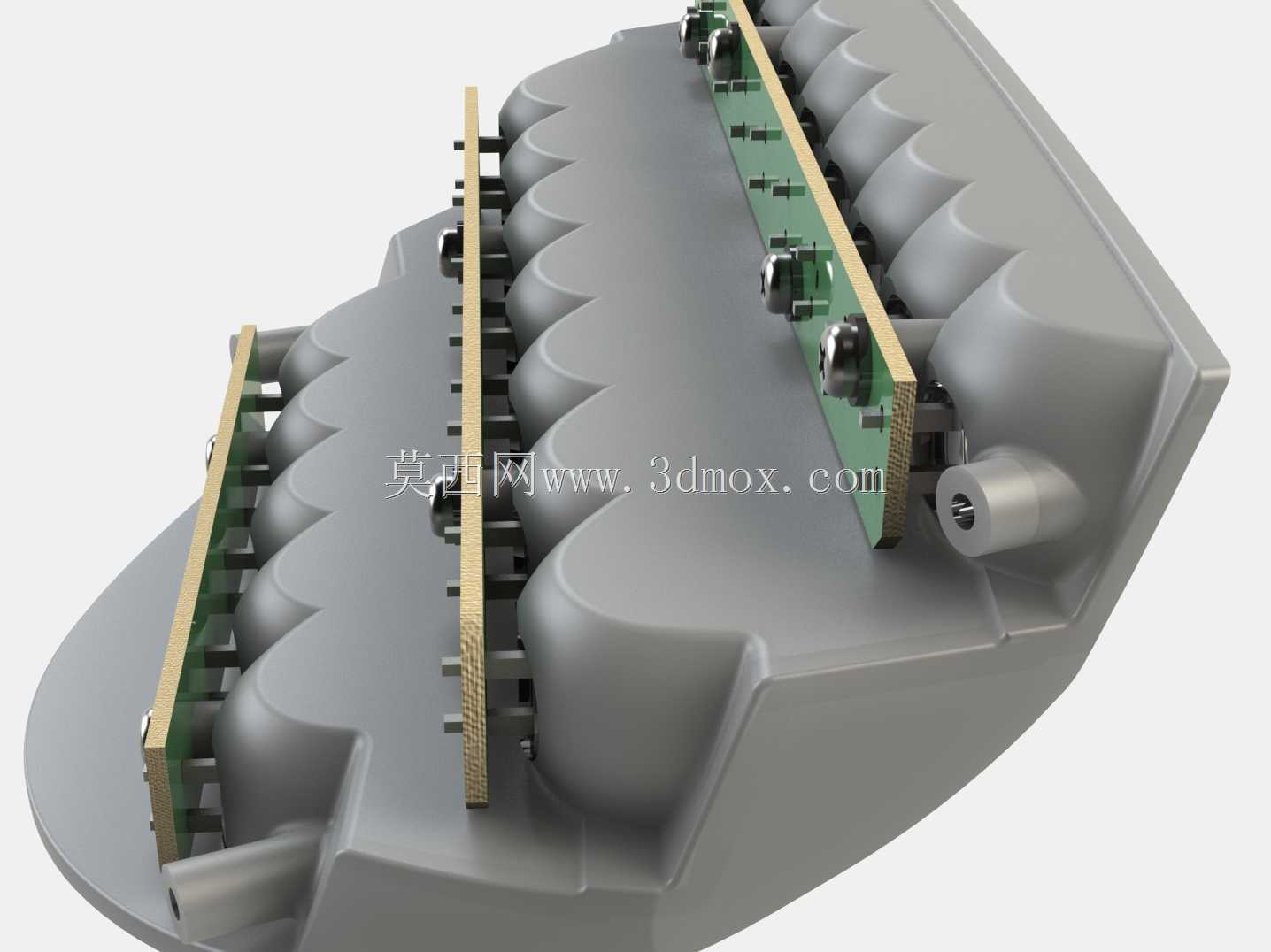

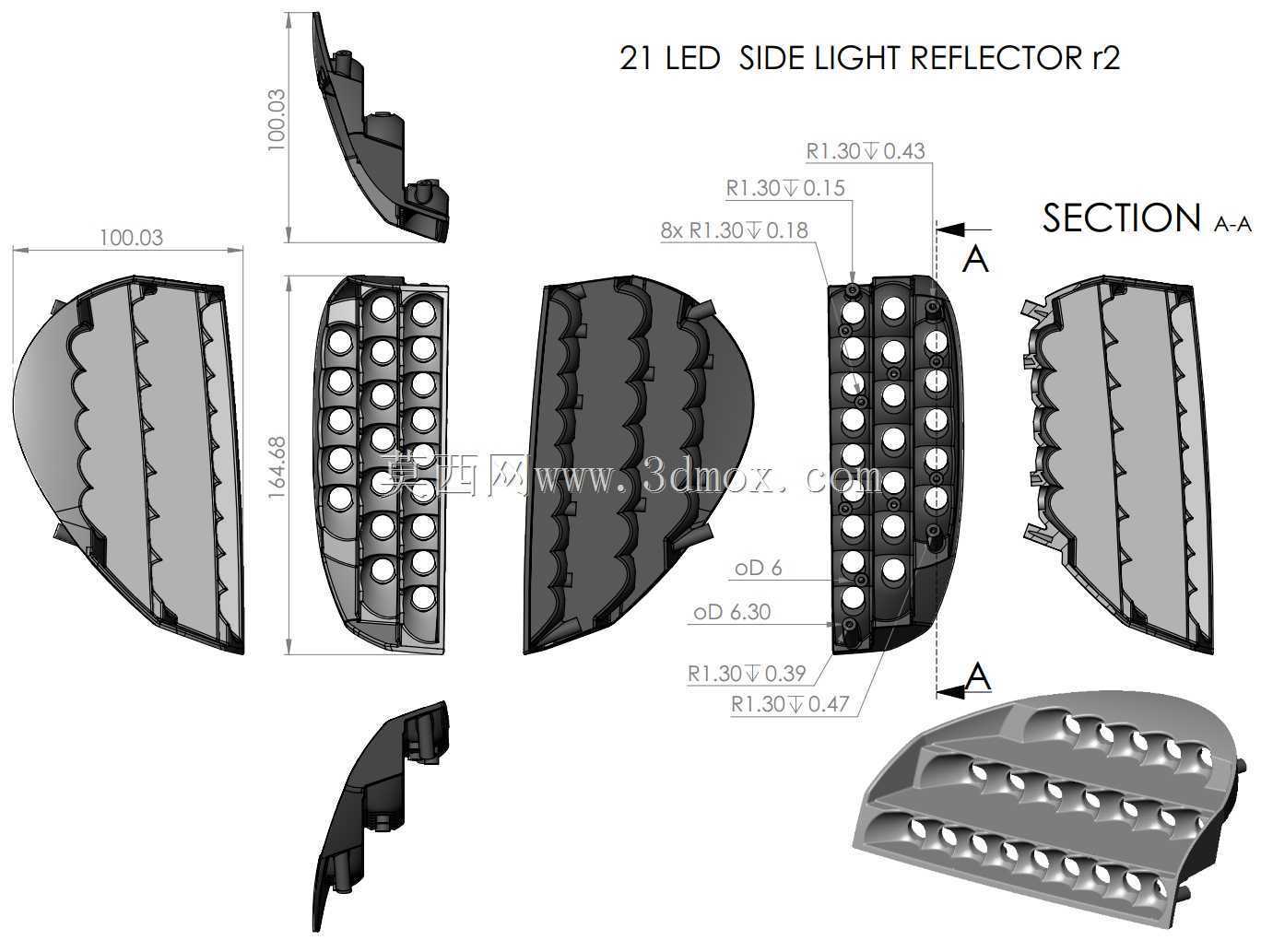

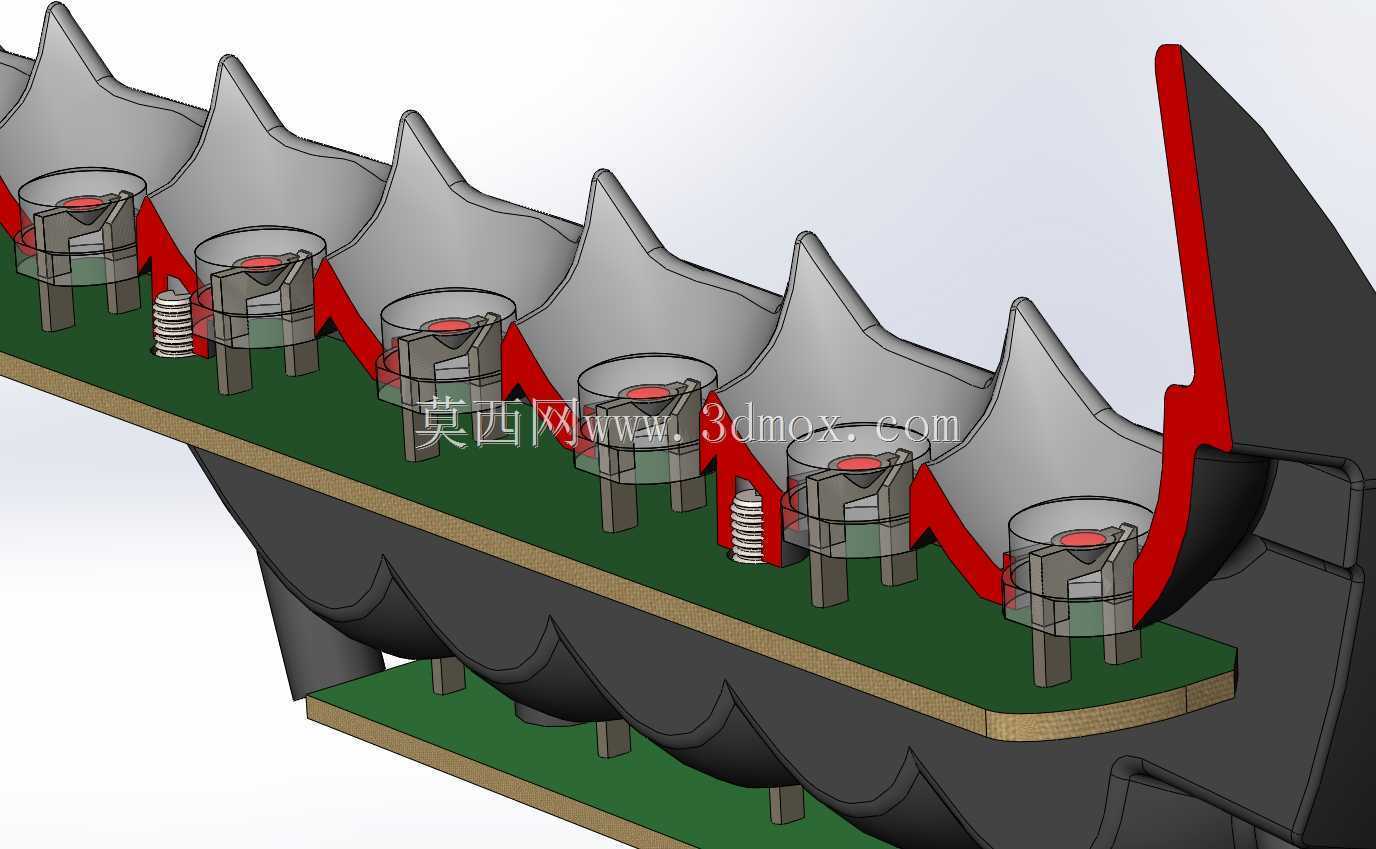

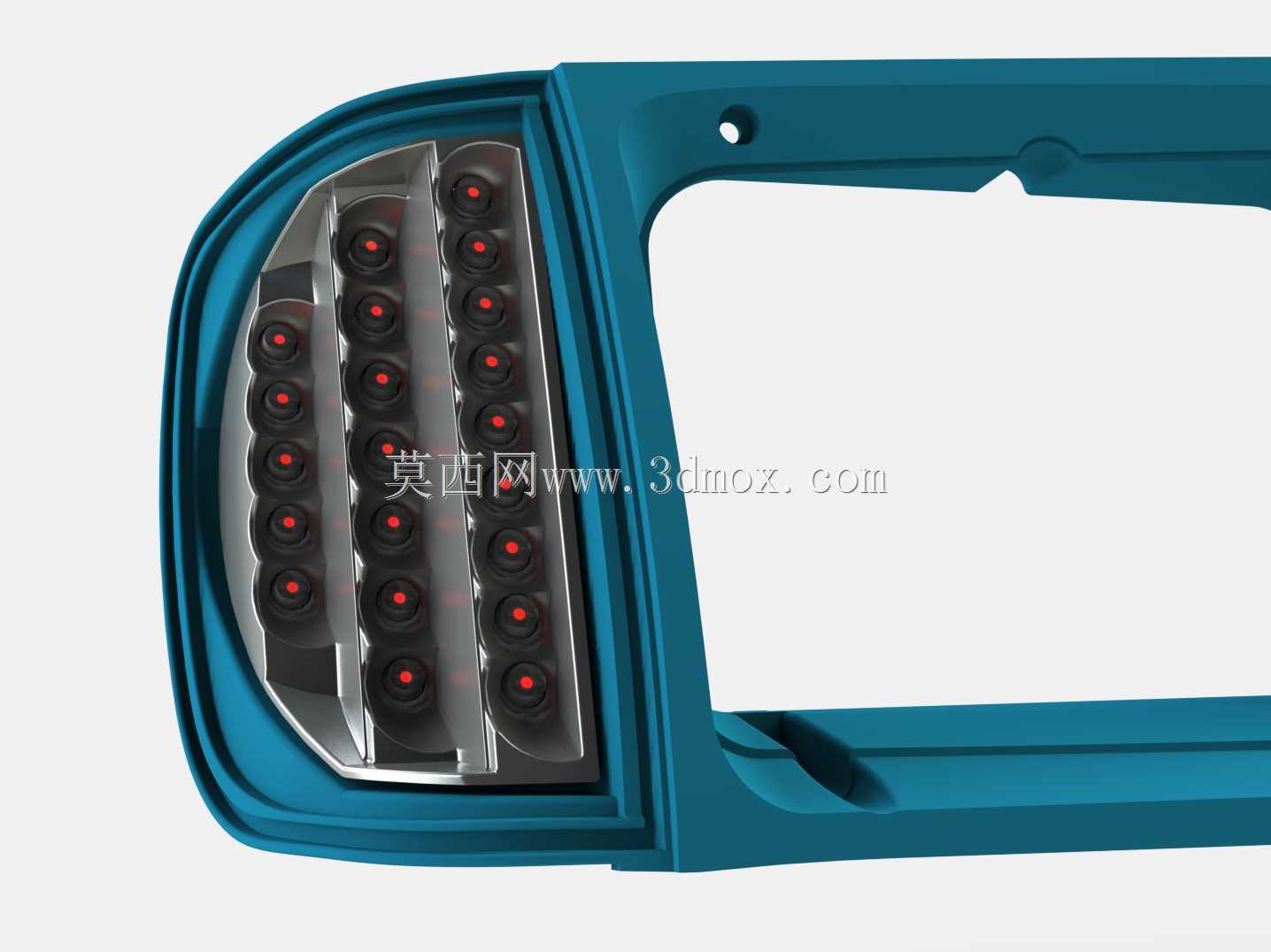

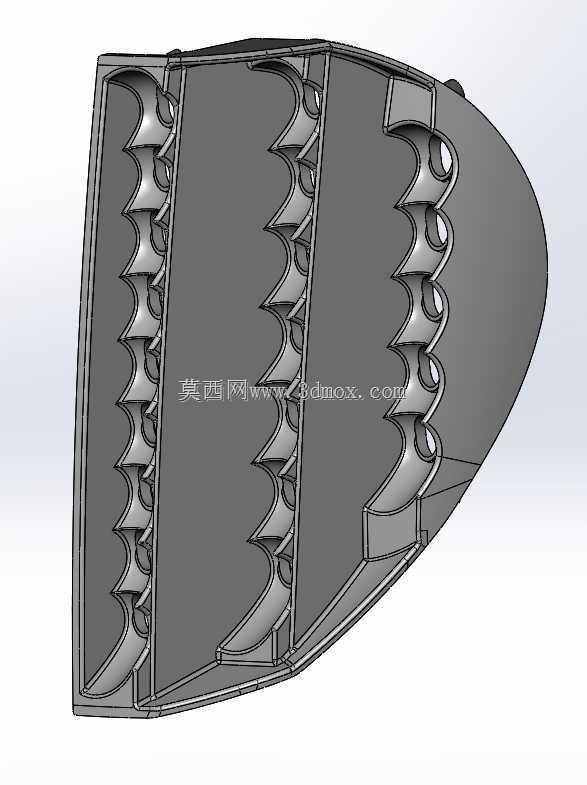

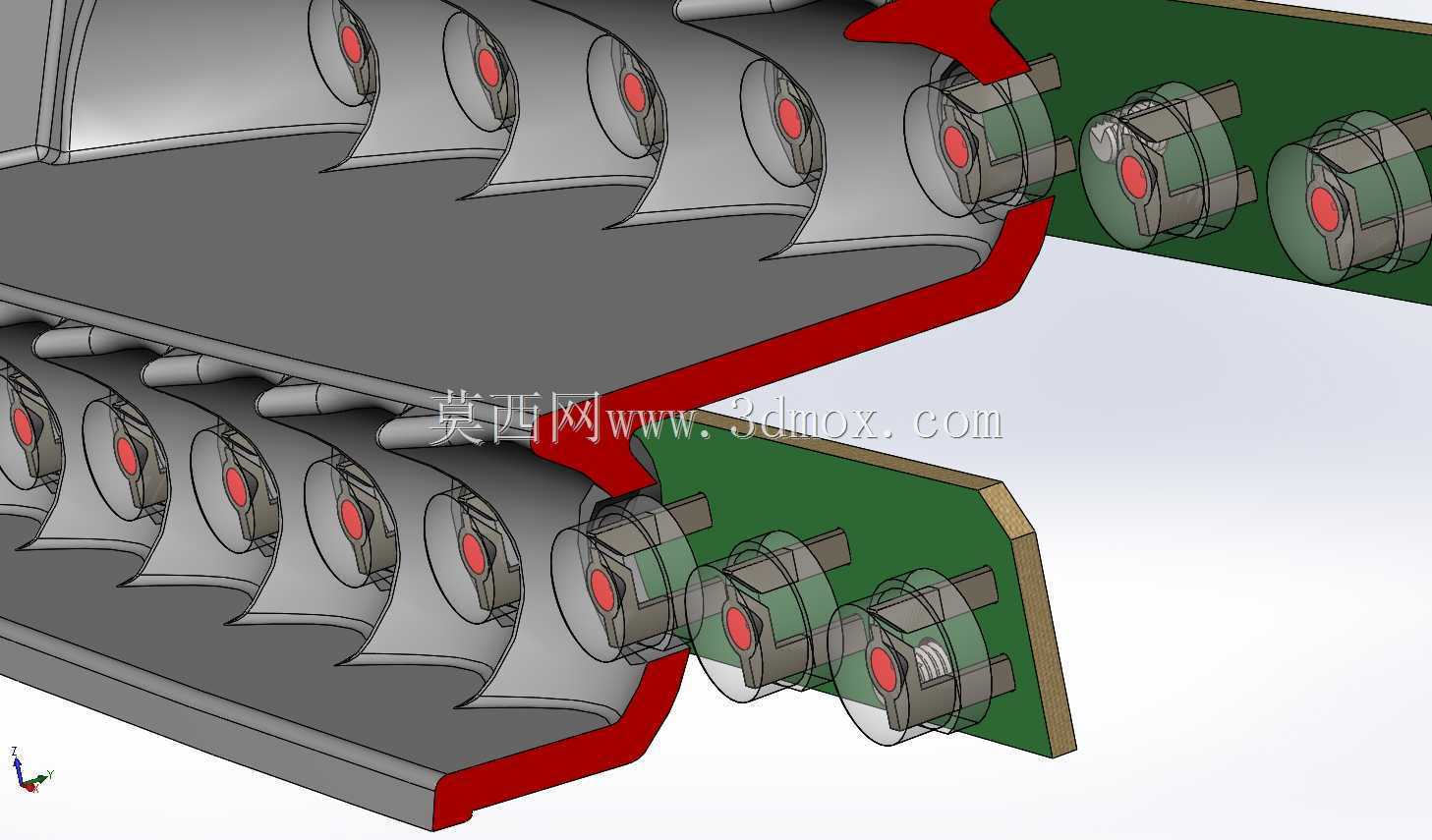

商用车转向信号装置作为行车安全的核心外饰功能件，其反射器结构的设计合理性直接决定转向提示的可视范围与光线均匀度，在重型卡车的长途干线运输、工地作业、城区配送等多场景下，可靠的转向信号传递能够大幅降低侧碰、刮擦事故的发生概率。这款转向信号反射器在设计阶段以现有量产反射器的3D扫描点云为基准，在不改变外部安装匹配边界的前提下完成内部光源结构的迭代优化，整体安装轮廓完全适配原有卡车车灯的安装槽位，侧边定位孔、卡扣位的尺寸与原车安装基准完全对齐，可直接替换原有同规格反射器部件，无需对车灯壳体做额外改模处理。设计过程中重点调整了LED灯珠的排布密度与朝向角度，将原有分散在多块电路板上的灯珠全部整合到单块PCB板上，减少了内部接插件的数量，既降低了线路故障的概率，也压缩了内部结构的占用空间，给反射腔的光线折射预留了更充足的布置空间。每颗LED灯珠的出光角度都经过反复校准，配合反射器内壁的曲面纹理设计，让转向信号的光线在水平方向覆盖更广的角度，满足重卡转弯时侧方、后方车辆及行人的可视需求，垂直方向的光线则做了适度收束，避免光线向上散射造成不必要的光污染，同时保证近距离跟车时不会对后车驾驶员产生眩光干扰。结构设计时同步完成了PCB板的安装定位结构设计，在反射器内部预留了PCB板的卡槽与螺丝固定柱，确保灯珠与反射腔的相对位置精度，装配时只需将焊接完成的PCB板卡入预设槽位即可完成定位，不需要额外的调整工序，适配批量装配的生产节奏。同时针对灯板的散热需求，在反射器背部对应PCB板的位置预留了薄型散热筋结构，利用车辆行驶过程中的气流带走灯珠工作产生的热量，延长LED光源的使用寿命。反射器外部的边框采用与原车一致的弧度设计，装配后与车灯壳体的贴合缝隙控制在均匀范围内，既满足外观的整体性要求，也能阻挡雨水、灰尘进入车灯内部，防护等级满足商用车外饰件的使用标准。在适配验证阶段，重点检查了反射器与车灯内部挡板的匹配关系，确保装配后不会出现光线漏出、结构干涉的问题，所有安装边界的尺寸公差都按照汽车外饰件的通用公差标准设定，保证批量生产时的装配一致性。
