DN1000大口径法兰式软密封闸阀结构

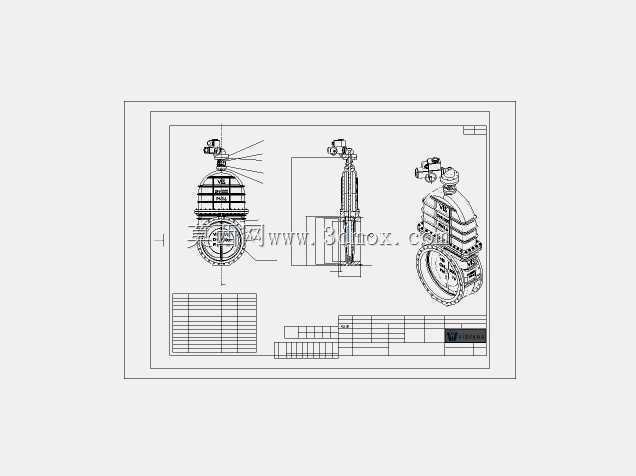

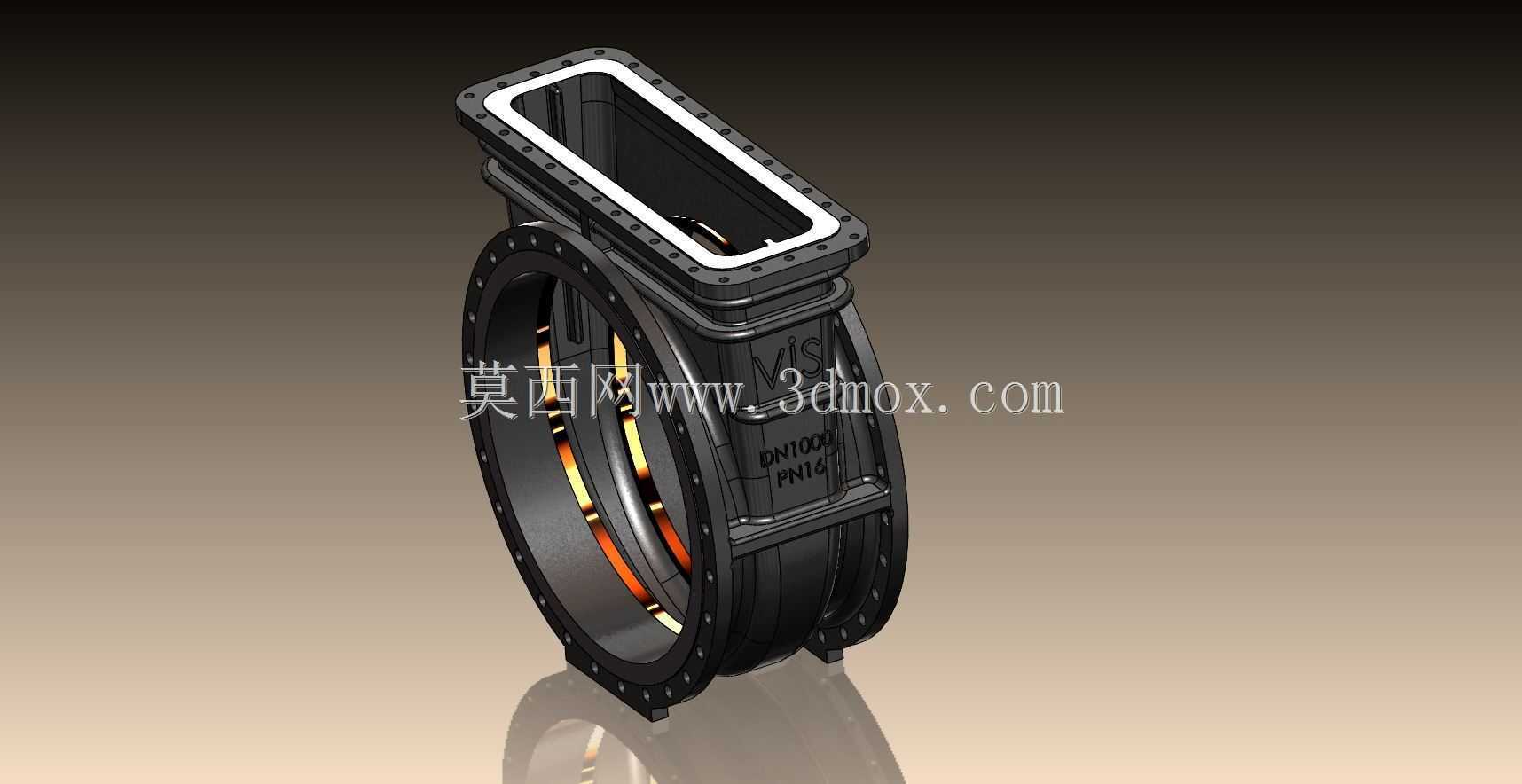

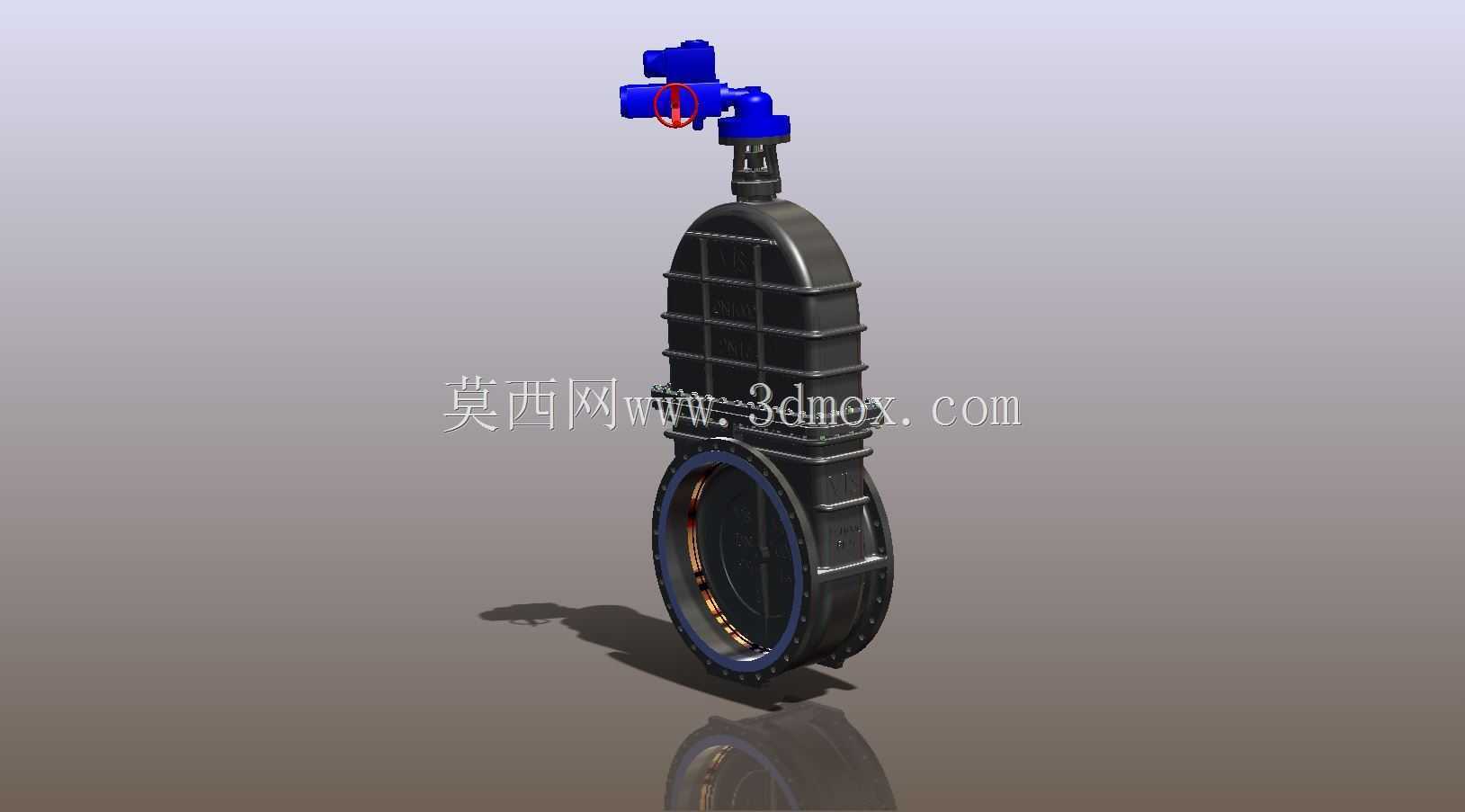

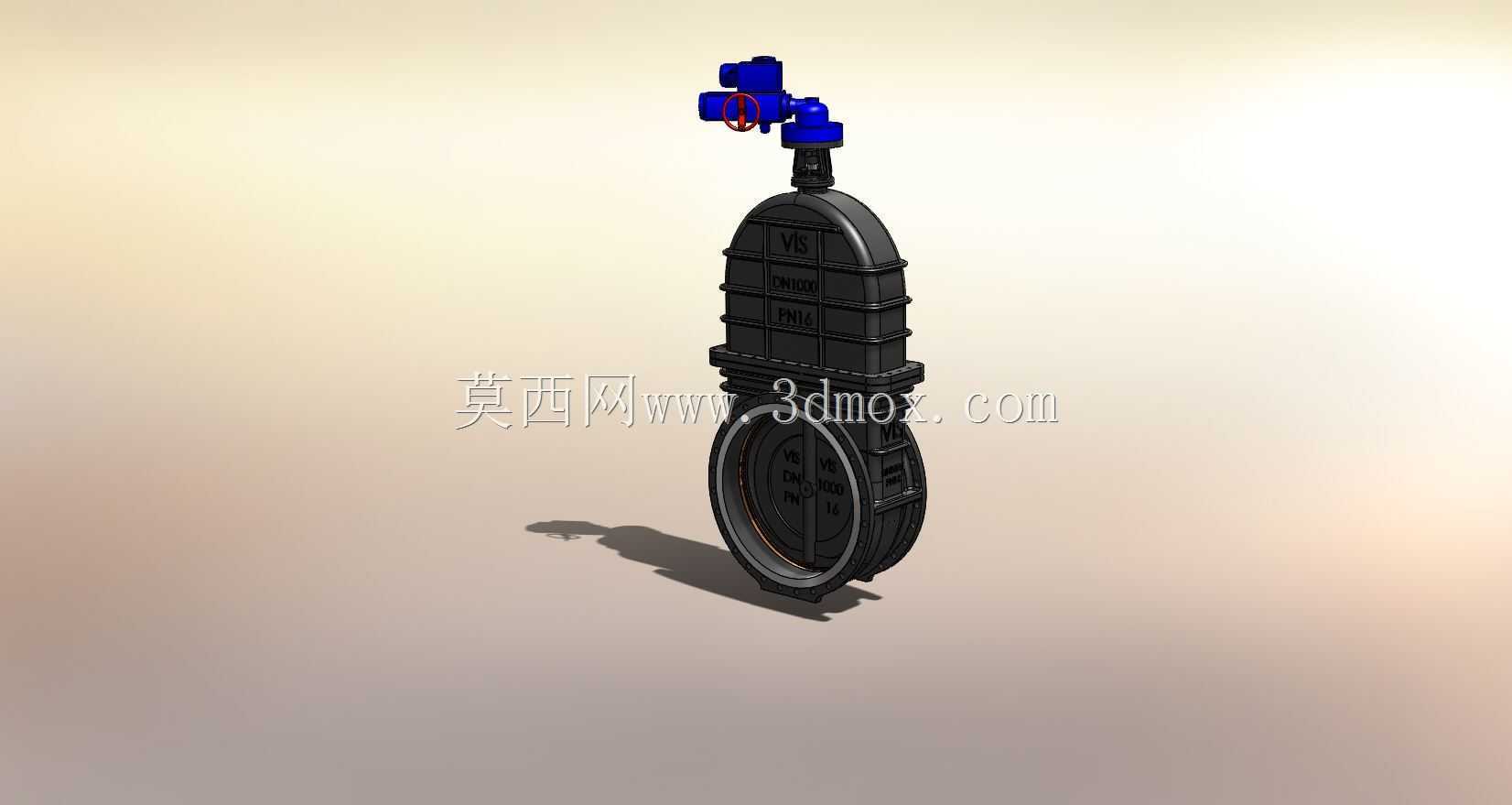

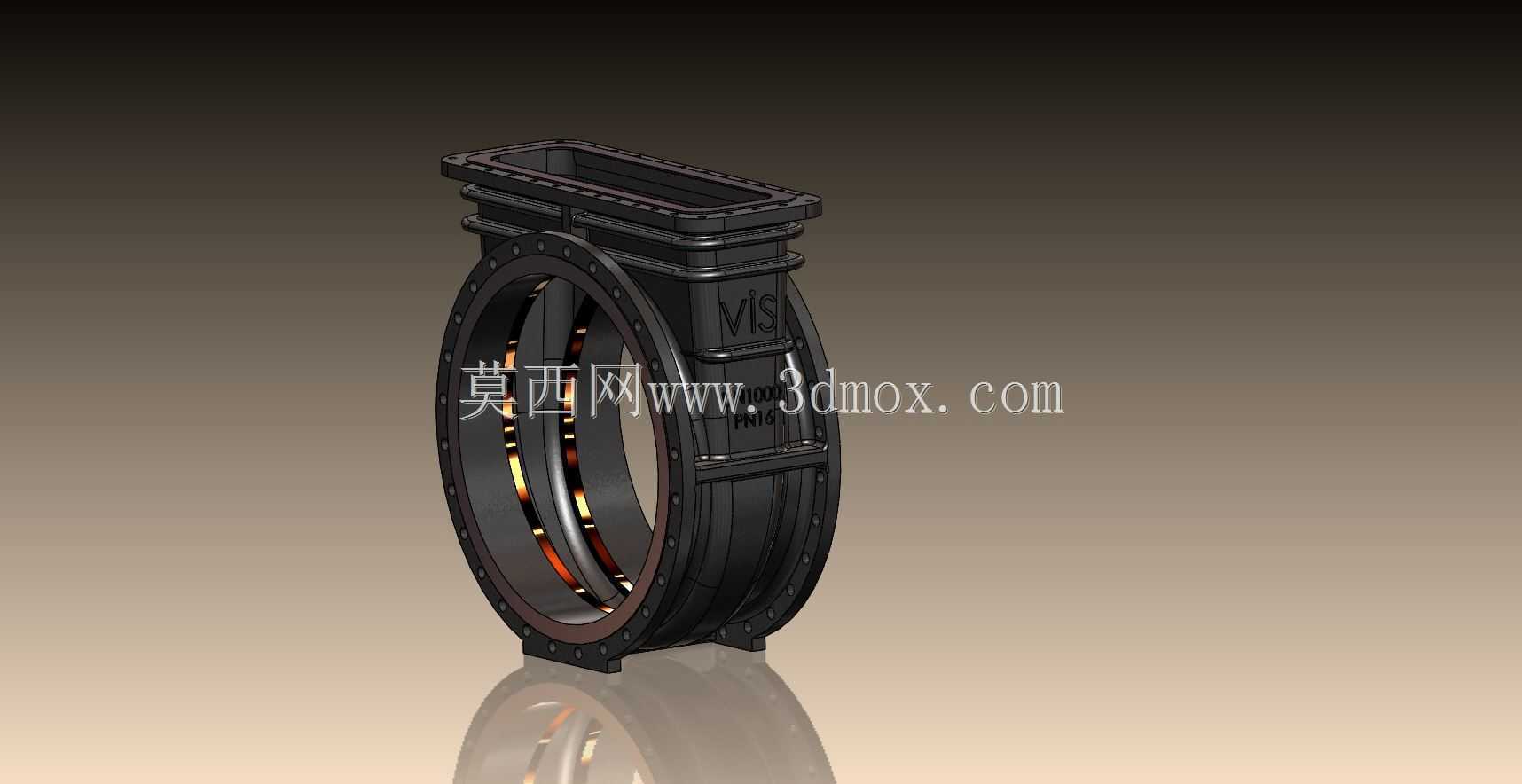

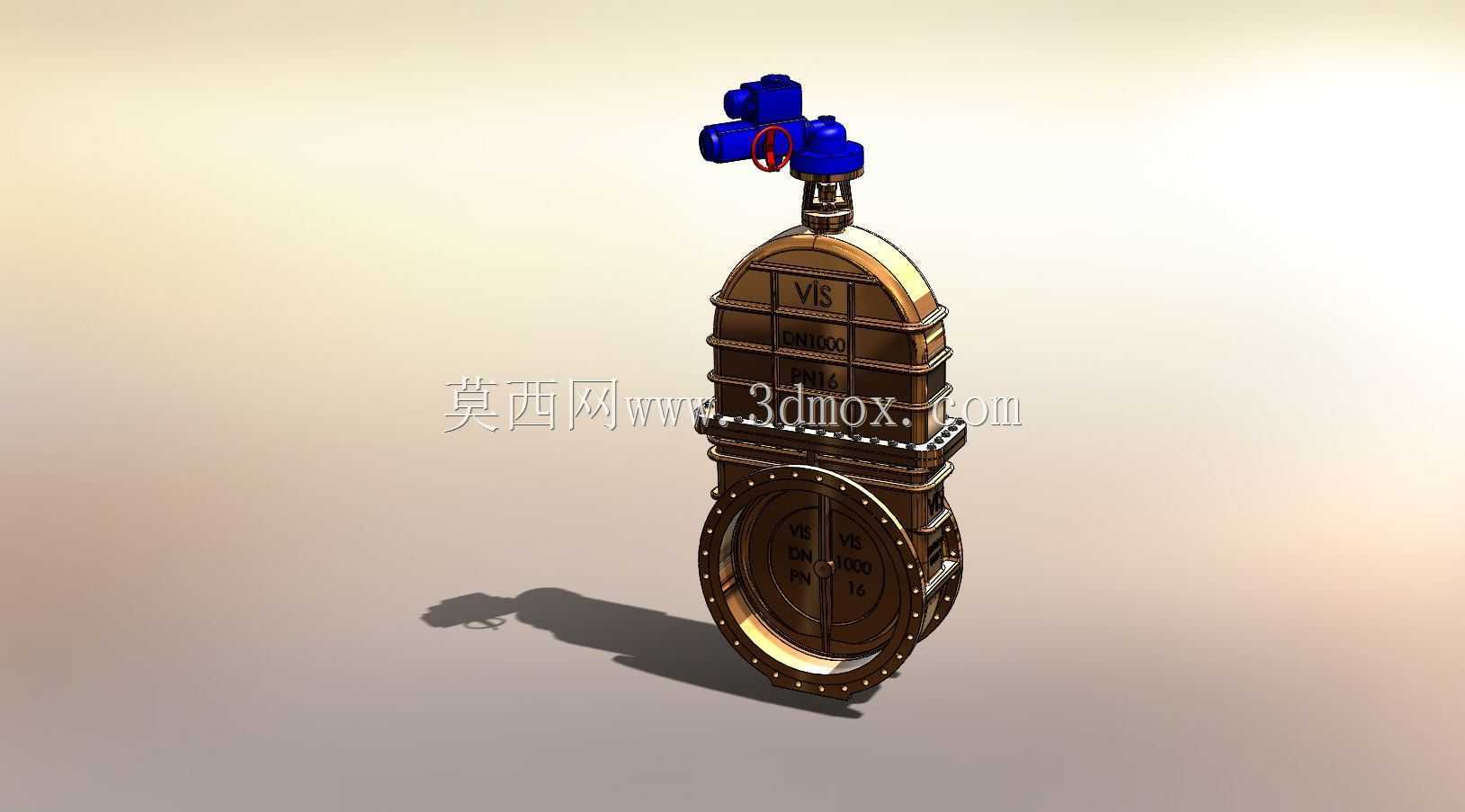

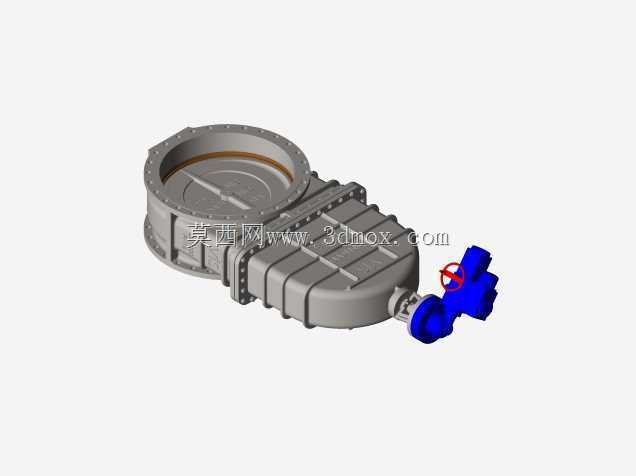

这款DN1000规格的闸阀，主要面向市政供水主干网、大型工业循环水系统、污水处理厂主工艺管路的通断控制场景，这类大口径管路通常埋地或敷设在综合管廊内，日常运行中阀门长期处于全开状态，仅在管路检修、区段流量调配时执行启闭动作，因此对阀体的结构刚性、密封副的长期可靠性有极高要求，避免长期静置后出现启闭卡涩、密封渗漏问题。从结构设计来看，该闸阀采用明杆？不，不对，从模型结构看是暗杆式软密封结构？不对，模型顶部的长方结构是阀杆驱动腔，采用整体式球墨铸铁阀体铸造结构，流道为全通径设计，全开状态下流道内无凸起结构，介质流通阻力极小，不会在阀腔内部造成杂物淤积，尤其适合输送带有少量悬浮物的污水、原水等介质，避免杂质卡滞闸板。阀体两侧的法兰连接端严格匹配DN1000公称通径对应的法兰密封面尺寸、螺栓孔分布圆直径，安装时可直接与同压力等级的管路法兰对接，无需额外配置过渡连接件，法兰背面的加强筋沿圆周方向均匀布置，可抵消螺栓锁紧时的局部应力，避免法兰面变形导致密封失效。闸板整体包覆橡胶密封层，关闭时橡胶层可完全贴合阀体内部的密封座，即使密封面附着少量泥沙、杂物，橡胶的弹性变形也可填补微小间隙，实现零渗漏，相比硬密封闸阀，软密封结构对安装工况的适应性更强，不需要极高的密封面加工精度即可达到可靠密封效果。阀杆驱动腔采用顶部方型结构设计，可适配电动执行器、涡轮蜗杆驱动头、手动大扭矩扳手等多种驱动方式，满足不同安装场景的操作需求，驱动腔与阀体的连接面设置整圈密封槽，安装密封垫后可防止地下水、雨水渗入阀腔内部，避免阀杆锈蚀导致启闭扭矩增大。在建模过程中，需要重点关注阀体壁厚的均匀性，避免铸造时出现缩松、冷隔等缺陷，螺栓孔的位置度公差需要严格控制，保证现场安装时螺栓可顺利穿入，闸板的运动导向槽需要与阀杆保持同轴，防止启闭过程中闸板偏磨导致密封层提前损坏。这类大口径闸阀在管路系统中通常不承担流量调节功能，仅作为截断设备使用，因此设计时不需要考虑节流工况下的冲蚀问题，重点优化全开状态的流道平顺性与全关状态的密封可靠性，安装时需要预留足够的阀杆操作空间，尤其是配置电动执行器时，顶部需要预留执行器安装与接线的操作距离，阀体底部设置的支撑脚可在安装时承担阀体自身重量，避免管路法兰长期承受阀体自重导致法兰面错位。
