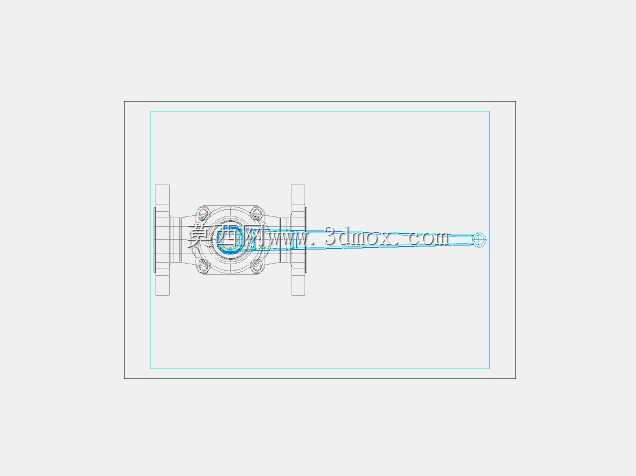

DN25公称通径TUFLIN衬氟截止阀结构设计

在化工、制药、市政给排水这类对管路介质密封性、耐腐蚀性有明确要求的场景里，小通径截断阀的选型往往直接影响整套管路系统的运维稳定性，这款公称通径25的TUFLIN阀，正是针对低压工况下的腐蚀性介质输送管路设计的截断类部件。从实际安装边界来看，该阀采用标准法兰连接形式，压力等级匹配PN16的常规低压管路要求，法兰端的螺栓孔位、密封面尺寸完全贴合同压力等级的管路法兰标准，安装时不需要额外加工转接件，只要匹配对应规格的密封垫片、螺栓紧固件，就能直接对接同通径的工艺管路，阀体的轴向安装长度控制在常规小通径截止阀的标准尺寸区间内，不会额外占用管廊或设备周边的安装空间，就算是在排布紧凑的车间管路支吊架上，也能顺利完成装配，不需要调整原有管路的走向。

从功能特性上看，这款阀的核心作用是实现管路介质的通断控制，阀体内腔的过流部件做了衬氟处理，能够耐受常规浓度的酸碱类腐蚀性介质，避免普通铸铁或铸钢阀体长期接触腐蚀介质出现的内壁锈蚀、密封面结垢问题，阀杆的密封结构采用多级填料压盖设计，日常运维时只需要适当调整压盖螺栓的预紧力，就能消除阀杆处的跑冒滴漏隐患，不需要频繁拆解更换整套密封组件。

设计过程中首先考虑的是操作力矩的合理性，手轮的直径匹配DN25通径下的阀杆启闭行程，现场操作人员不需要借助加力杆，徒手就能完成阀门的全开全关操作，手轮的安装高度也预留了足够的操作空间，就算是阀门安装在贴近墙面或设备侧壁的位置，操作人员也能顺利转动手轮，不会出现操作空间不足卡滞的问题。过流通道的设计采用了直流式的流道走向，相比普通直角式截止阀，介质流经阀体时的阻力损失更小，不会在阀腔内部形成大面积的介质滞留区，对于输送易结晶、含少量固体颗粒的介质时，也能减少颗粒在阀腔内的沉积，降低阀门卡涩的概率。

建模过程中对所有配合面的公差做了匹配校核，阀瓣与阀座的密封面配合精度满足低压管路的零泄漏要求，阀杆与阀瓣的连接结构采用了防转设计，避免阀门启闭过程中阀瓣跟转造成密封面的异常磨损，阀体外部的加强筋布置也兼顾了结构强度和铸件成型的工艺性，不会出现壁厚突变导致的铸造应力集中问题，完全能满足常规工业管路的长期使用需求。
