多关节数控加工机械臂结构设计

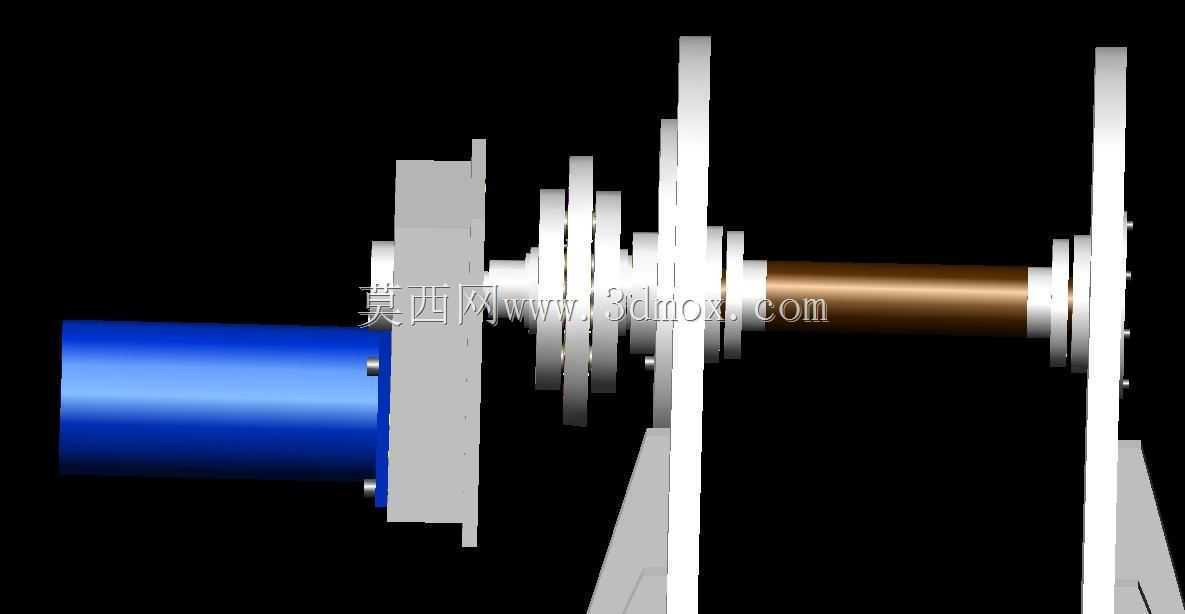

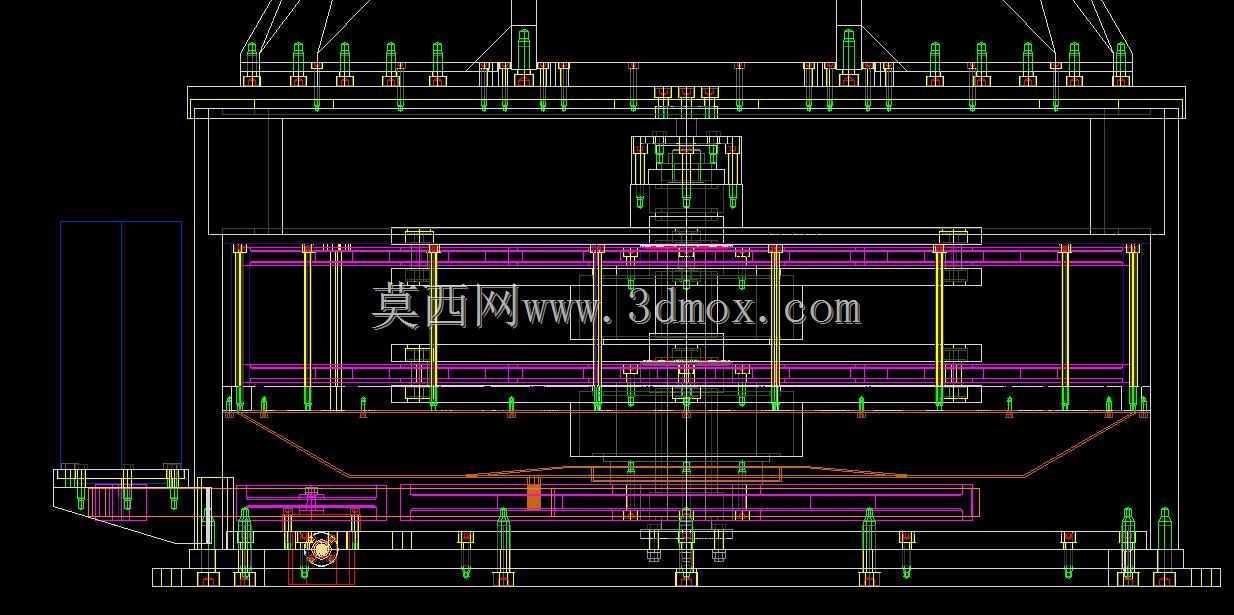

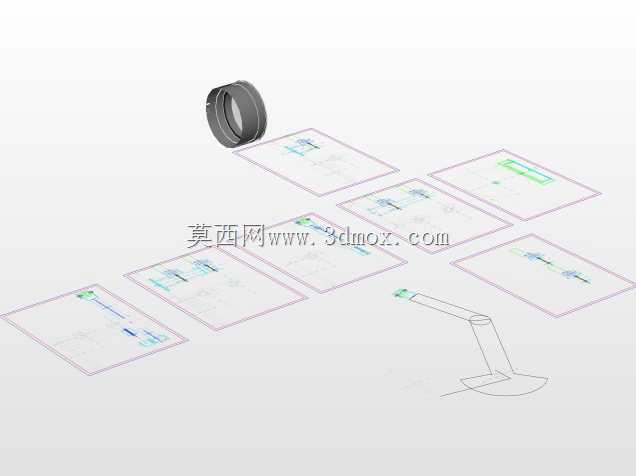

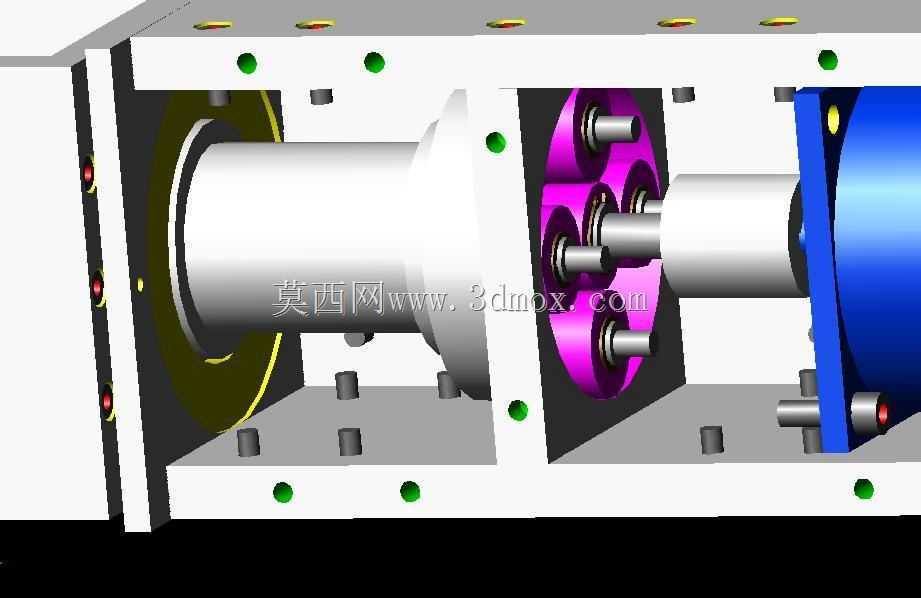

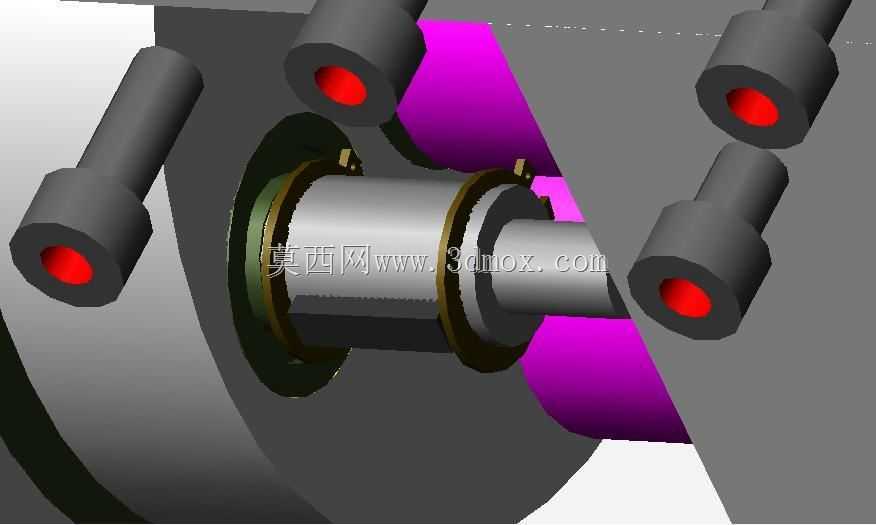

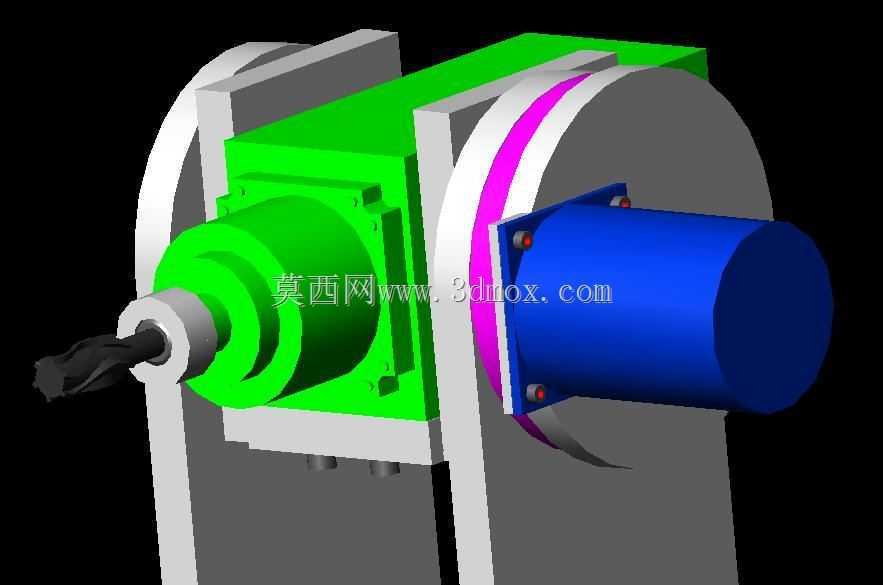

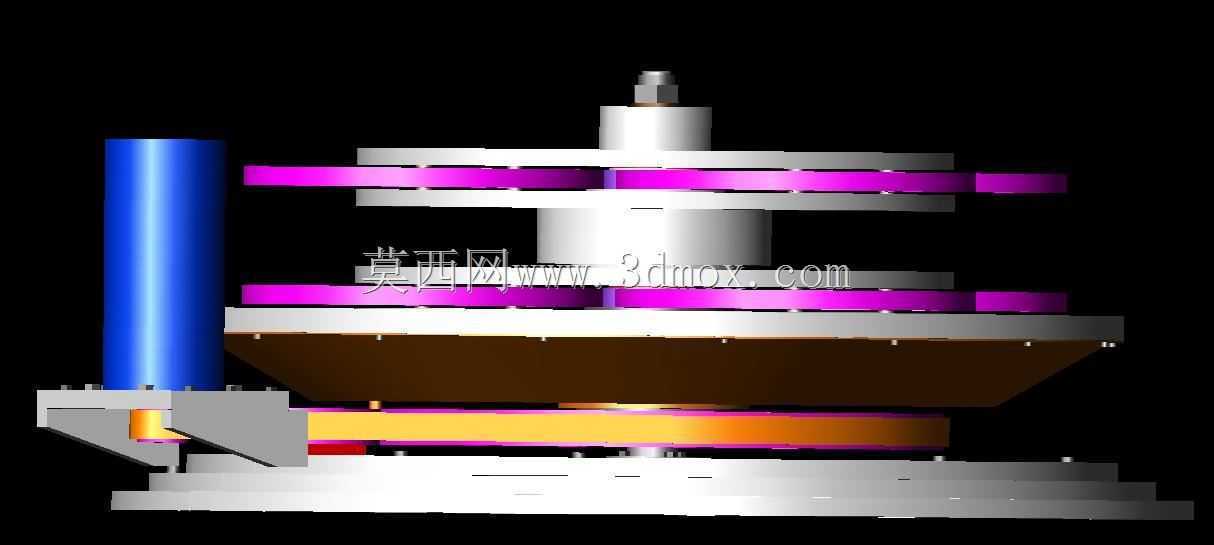

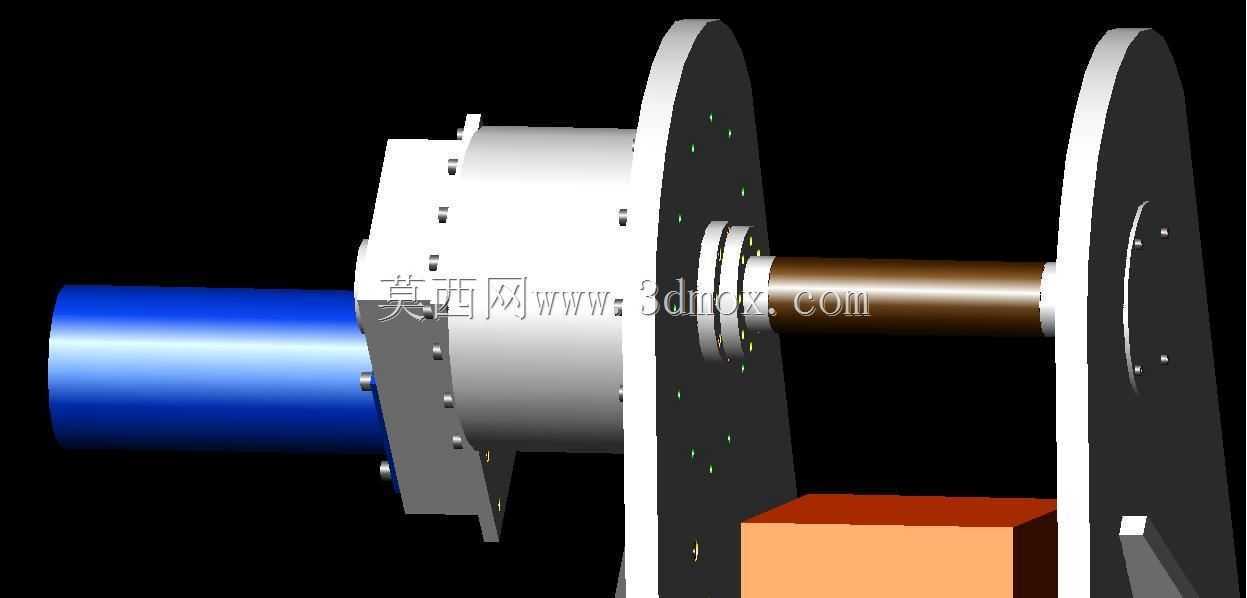

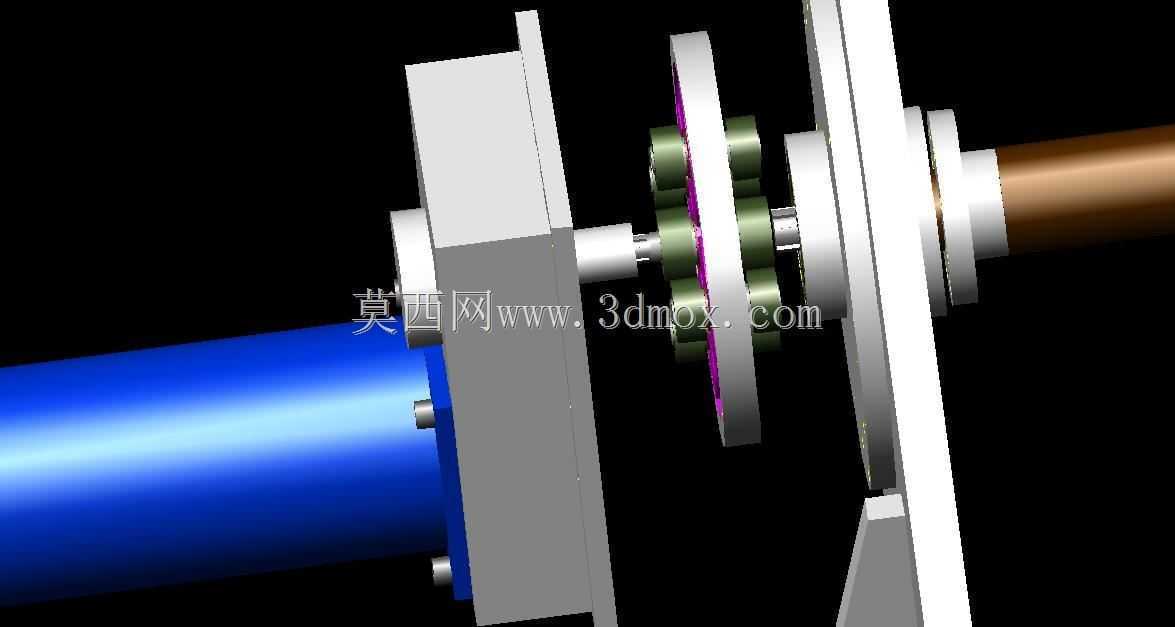

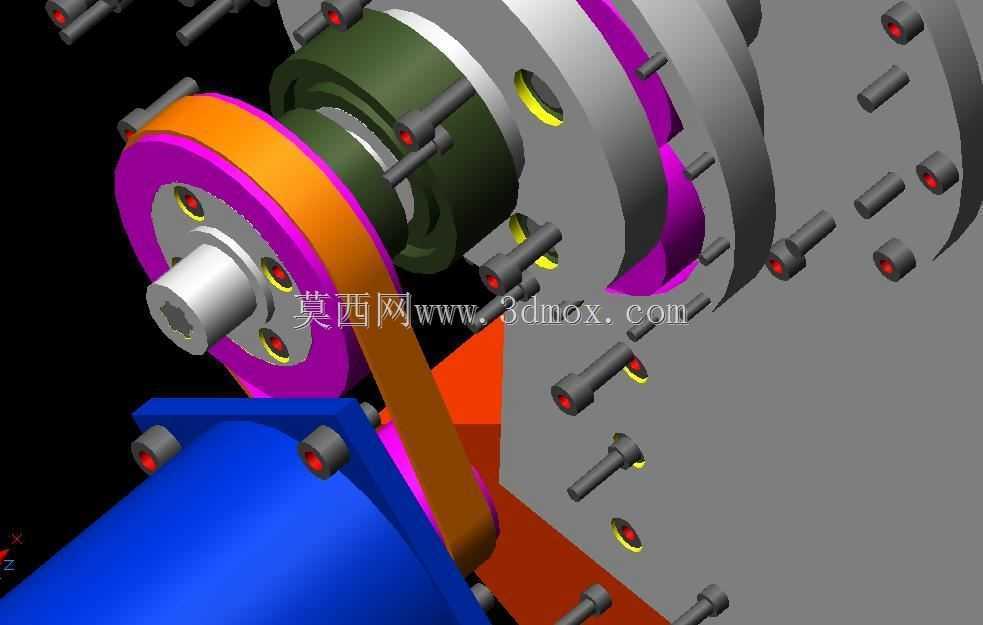

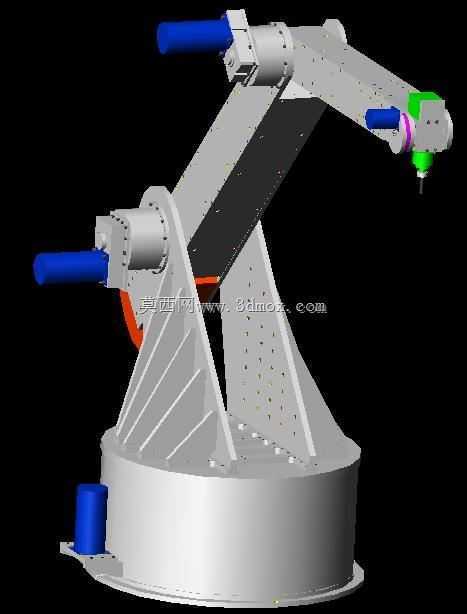

该模型呈现的是一台面向轻载切削与上下料工况的多关节机械臂，整体采用回转底座、大臂、小臂及末端执行器串联布局，适合在固定工位内完成铣削、钻孔、打磨或工件转运。底座为圆形铸铁式支撑结构，外缘预留安装孔，能够直接固定在钢制工作台或混凝土基础上；内部空间用于布置回转支承、驱动电机和走线通道，使动力线与信号线从关节内部穿过，减少外部拖链对运动包络的干扰。大臂采用箱型焊接结构思路，侧壁设置加强筋和减重孔，在保证抗弯刚度的同时降低转动惯量；小臂相对细长，末端靠近刀具处保留法兰接口，可换装电主轴、夹爪或吸盘。关节处蓝色部件对应伺服驱动或电机安装位，其位置选择经过重心平衡考虑，使大臂在仰俯过程中驱动力矩变化更平缓。从结构比例看，底座直径决定整机占地边界，臂展覆盖范围围绕底座中心形成近似球形工作空间，安装时需在底座周围预留安全距离，并确认上方及侧向无管线、横梁等干涉物。末端绿色与紫色区域表达工具快换或主轴组件，设计上强调接口标准化，便于根据工艺切换执行端。在实际产线中，这类机械臂可嵌入机床岛、装配单元或修磨工位，承担重复性定位动作；若用于加工，需重点校核末端刚度、重复定位精度以及切削振动传递路径。建模过程中，关节铰接面、轴承座、电机法兰和螺栓孔位均按装配关系组织，便于后续检查运动极限、线缆弯曲半径和维护拆装空间。底座筋板从中心向圆周发散，可承受倾覆力矩；臂体内部预留走线槽，避免高速回转时线缆甩动。整体结构没有采用封闭外壳，更突出机械本体与传动布置，适合用于方案评审、结构教学、干涉分析和选型参考。对工程师而言，该模型的价值不在于外观渲染，而在于清晰展示串联机器人的关节划分、支撑形式、驱动布置和末端接口，能够帮助设计者在布局阶段判断刚性薄弱环节，优化电机与减速器选型，并提前规划安装基础、防护范围及周边设备协同关系。
