波峰焊载具工装结构设计方案

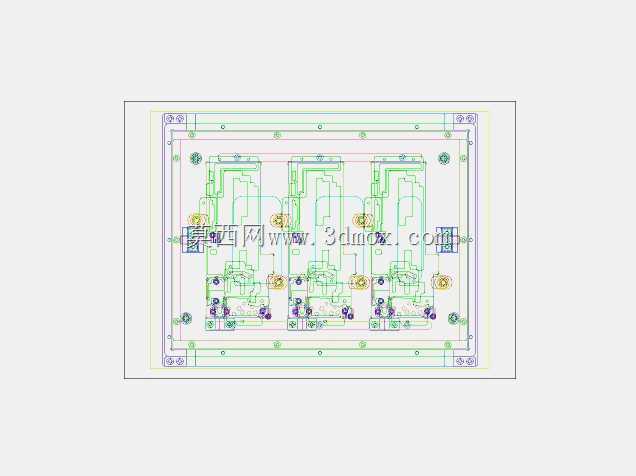

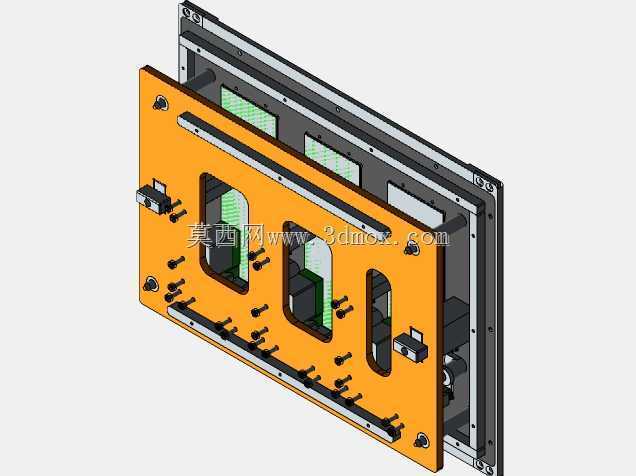

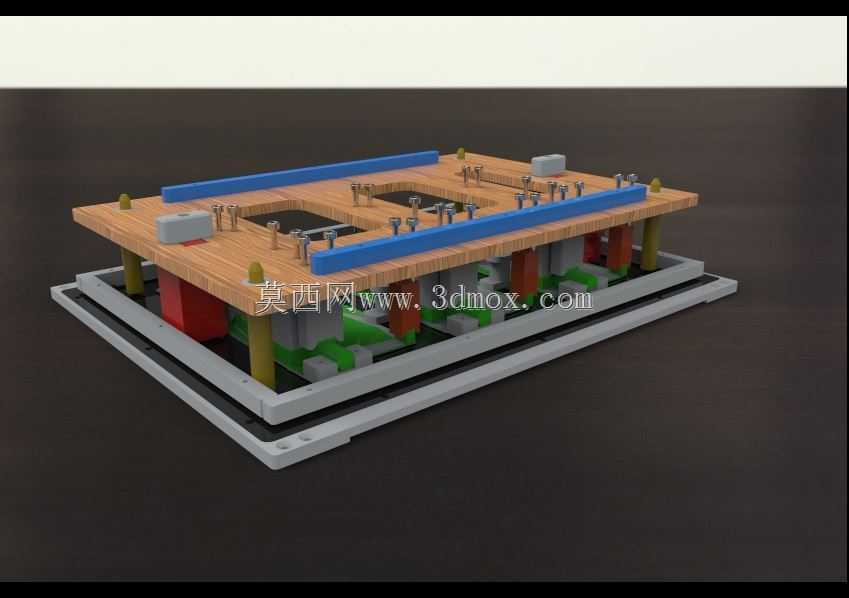

电子制造插件焊接工序中，波峰焊载具是直接决定批量焊接良率的核心工装部件，这套结构针对混装电路板的过炉需求做了针对性的结构优化，适配常规无铅波峰焊生产线的输送轨道宽度范围，整体采用多层复合结构设计，底层为耐高温玻纤基材制作的定位基座，直接与生产线输送导轨接触，基座边缘做了倒角导向处理，避免过炉时卡滞在轨道接驳位置，基座上的定位销孔按照标准轨道间距做了等距排布，可兼容同系列不同宽度的轨道快速装夹。中间层为支撑立柱结构，采用耐高温工程塑料与金属立柱组合的形式，根据电路板上的元器件布局做了避空位设计，对于板底贴装的贴片元件，对应位置做了下沉式避让槽，避免过炉时治具挤压元件造成虚焊或元件损伤，立柱高度经过精确计算，保证电路板底面与波峰接触的高度处于焊锡波峰的最佳浸润区间，既不会因为高度过低导致焊锡上溢到板顶面，也不会因为高度过高造成焊脚浸润不足形成虚焊。顶层为压板结构，采用合成石与耐高温压条组合，蓝色的耐高温压条通过可调式紧固件固定在基座上，压条位置对应电路板的非焊接区域，可根据不同尺寸的电路板灵活调整压装位置，压条上的压紧点避开了板上的接插件、贴片元件位置，防止压伤元件，同时保证电路板在过炉过程中不会因为高温翘曲变形，确保焊接面始终保持水平状态。治具上还设置了多个定位挡块，针对电路板上的异形缺口、定位孔做了精准的仿形定位，电路板放置后无需额外调整即可保证位置精度，挡块采用可拆卸式设计，更换产品型号时只需更换对应挡块即可快速切换生产型号，无需重新制作整套治具，大幅降低多品种小批量生产的工装成本。整套结构的边角都做了圆角处理，避免操作人员取放时被尖锐边角划伤，同时减少过炉过程中助焊剂在边角位置的残留堆积，日常维护时只需用常规洗板水即可清理表面残留的助焊剂与焊锡渣，结构上没有易损的小部件，长期在260摄氏度左右的炉温环境下工作不会出现变形、开裂问题，重复使用精度可保持稳定，适配双波峰、单波峰等不同类型的波峰焊设备，可覆盖消费电子、工控板卡、电源板等多种插件电路板的焊接生产需求，在实际产线应用中可有效减少人工扶板的工序，提升过炉效率，同时降低连锡、虚焊、掉件等焊接不良问题的出现概率。
